旋转滤网技术规范VIP免费

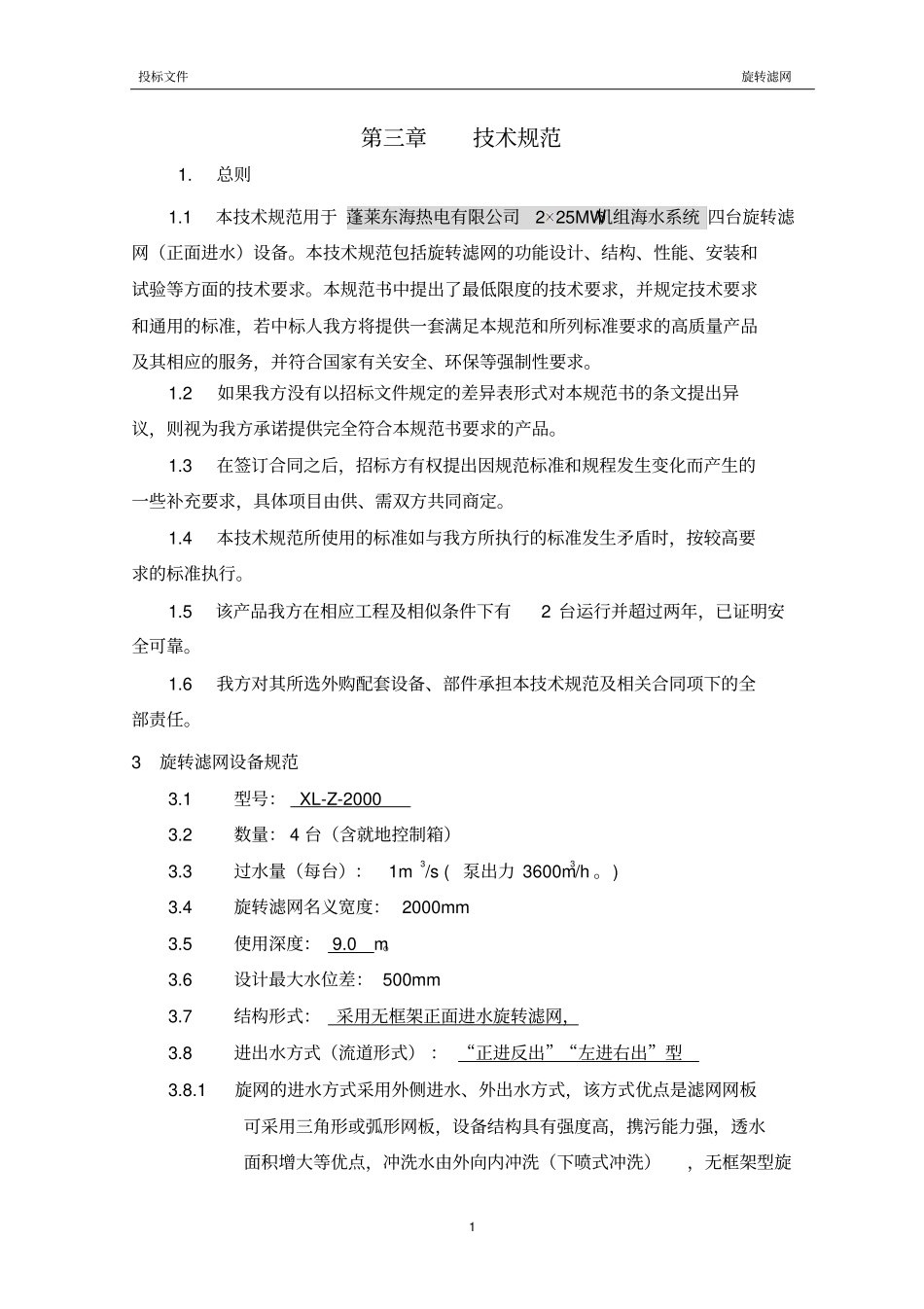

旋转滤网技术规范_第1页
1/10
旋转滤网技术规范_第2页
2/10
旋转滤网技术规范_第3页
3/10
投标文件旋转滤网1 第三章技术规范1. 总则1.1 本技术规范用于 蓬莱东海热电有限公司2 25MW机组海水系统 四台旋转滤网(正面进水)设备。本技术规范包括旋转滤网的功能设计、结构、性能、安装和试验等方面的技术要求。本规范书中提出了最低限度的技术要求,并规定技术要求和通用的标准,若中标人我方将提供一套满足本规范和所列标准要求的高质量产品及其相应的服务,并符合国家有关安全、环保等强制性要求。1.2 如果我方没有以招标文件规定的差异表形式对本规范书的条文提出异议,则视为我方承诺提供完全符合本规范书要求的产品。1.3 在签订合同之后,招标方有权提出因规范标准和规程发生变化而产生的一些补充要求,具体项目由供、需双方共同商定。1.4 本技术规范所使用的标准如与我方所执行的标准发生矛盾时,按较高要求的标准执行。1.5 该产品我方在相应工程及相似条件下有2 台运行并超过两年,已证明安全可靠。1.6 我方对其所选外购配套设备、部件承担本技术规范及相关合同项下的全部责任。3 旋转滤网设备规范3.1 型号: XL-Z-2000 3.2 数量: 4 台(含就地控制箱)3.3 过水量(每台): 1m3/s ( 泵出力 3600m3/h 。) 3.4 旋转滤网名义宽度: 2000mm 3.5 使用深度: 9.0m。3.6 设计最大水位差: 500mm 3.7 结构形式:采用无框架正面进水旋转滤网,3.8 进出水方式(流道形式) : “正进反出”“左进右出”型3.8.1 旋网的进水方式采用外侧进水、外出水方式,该方式优点是滤网网板可采用三角形或弧形网板,设备结构具有强度高,携污能力强,透水面积增大等优点,冲洗水由外向内冲洗(下喷式冲洗),无框架型旋投标文件旋转滤网2 转滤网一般采用此结构。3.8.2 旋网的进水方式采用外侧进水、外出水方式,该方式优点是较好的改善了水流流态,有利于后续设备的取水,但滤网网板一般要采用板框型结构;或采用不等边三角形结构,但此种结构要求冲洗水由内向外冲洗。3.9 网板形状:“外进外出”型采用弧形(因弧形网比三角形网过流面积略大 11%左右,工程推荐选用半圆弧网面结构) ;“外进外出” 型建议采用不等边三角形结构。3.10 网板网型:钢板冲孔型。3.11 旋转滤网技术参数表序号技术参数名称单位数值及内容1 旋转滤网名义宽度mm 2000 2 使用深度M 9 3 标准网孔净尺寸mm 6.43 ×6.43 4 网板受力物件的设计受力允许挠度≤1/750 5 链板节距mm 600 6 滤网旋转时网板上升速度m/min 3....
