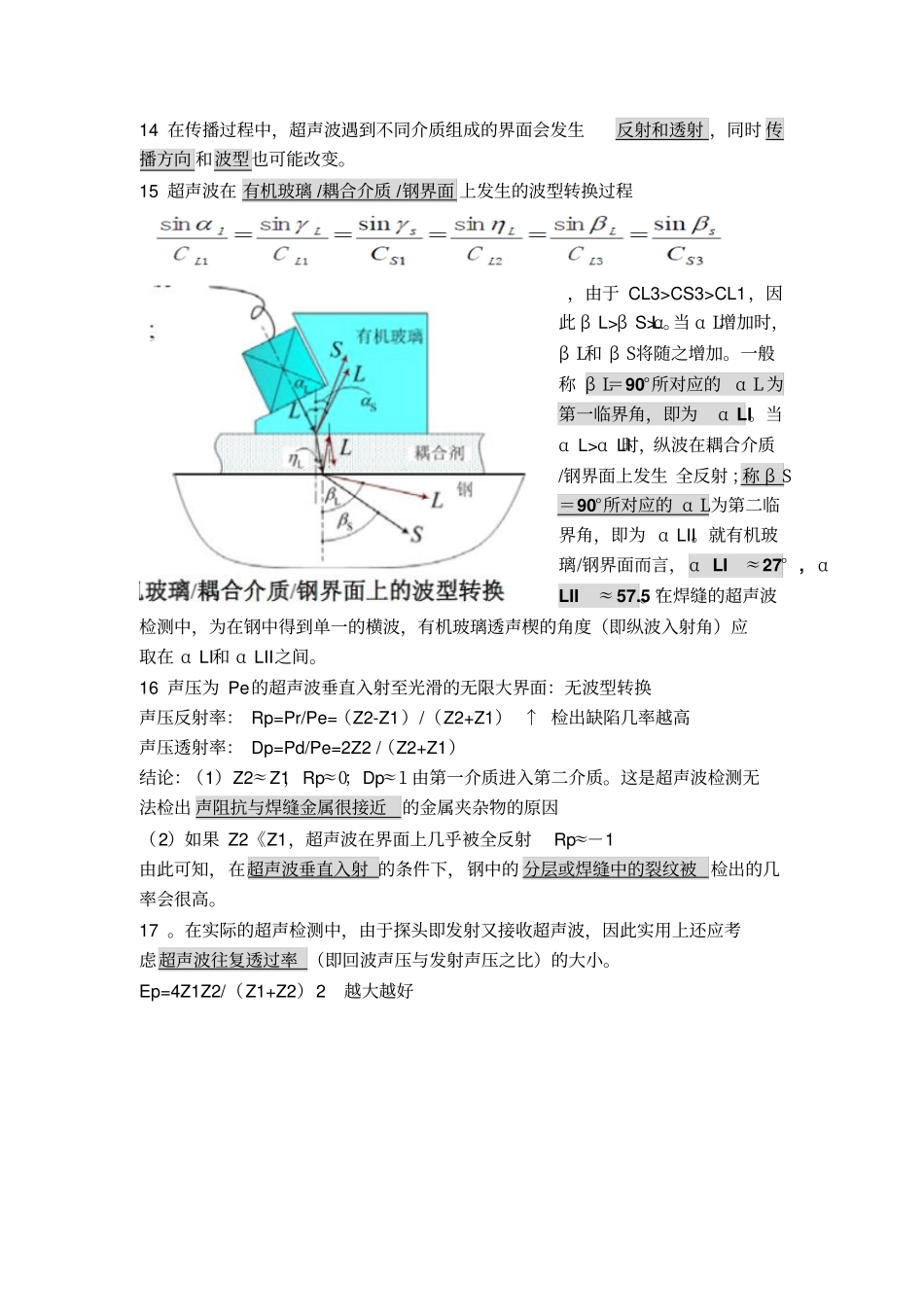

第二章 超声检测1 利用超声波在介质中传播的声学特性检测金属材料及其工件内部或表面缺陷的方法称为 超声检测2 按显示的方式不同,超声检测分为A 型(显示缺陷的反射脉冲) 、B 型(显示工件的垂直截面)和C 型(显示工件的水平截面)三种方法。3 频率高于 20000Hz 的声波称为超声波, 2~2.5 MHz 被推荐为焊缝检测的公称频率。4 在焊缝检测中使用的超声波主要有两种类型:纵波( L),横波( S)纵波可在 固体、液体和气体 介质中传播。横波在 没有剪切弹性的液体和气体介质中不能传播。5 超声波的声速 C:就给定的波型和材料而言,C 为常量;超声波波长 λ; 声速 C(m/s)、波长 λ(m)和频率 f(Hz)关系: C=fλ 记住钢的声学参数:钢纵波声速5920m/s 横波声速3255m/s 6 在同一频率下 横波的波长比 纵波的短7 [重要]逆压电效应与超声波的发射;压电效应与超声波的接收8 描述超声场的物理量:(1)声压:超声场内某点于某瞬时具有的压强与无超声波扰动时该点的静压强之差称为超声压,简称声压,用符号P 表示。声压与 C,f 成正比(2)声强:单位时间内通过垂直于 超声波传播方向的单位面积上的声能量称为声强度,简称声强,用符号I 表示。声强与 声压振幅的平方 成正比,与介质的 声阻抗 成反比。(3)声阻抗 介质密度与声速 的乘积称为介质的声阻抗,用符号Z 表示9 超声波束一般由主声束和副声束构成:主声束的截面大, 能量集中, 并具有很好的指向性。 主声束指向性的好坏由 指向角 θ 表征。10 超声波近场,近场长度,远场等概念详见PDF11 纵波声速近场长度: N≈D2/4 λ 11 指向特性:超声波束向某一方向集中发射的特性。指向特性的优劣由指向角θ(又称为半扩散角) 表征。指向角越小,超声波束的指向性越好,声能量越集中。12 压电晶片的直径越大,超声波束的指向性越好13 在远场中紧靠近场 的一段区域内,声压的 幅度与声程基本无关 ,这称为超声波束的 未扩展区 。在未扩展区以外,特别在X>3N 以外,声压 P 与声程 X 近似成反比。除此之外,远场声压P 还与探头的面积和起始声压P0 成正比,与超声波波长 λ 成反比。 考选择题!!!!!!14 在传播过程中,超声波遇到不同介质组成的界面会发生反射和透射 ,同时 传播方向 和波型也可能改变。15 超声波在 有机玻璃 /耦合介质 /钢界面 上发生的波型转换过程,由于 CL3>CS3>CL1,因此 β L>...
