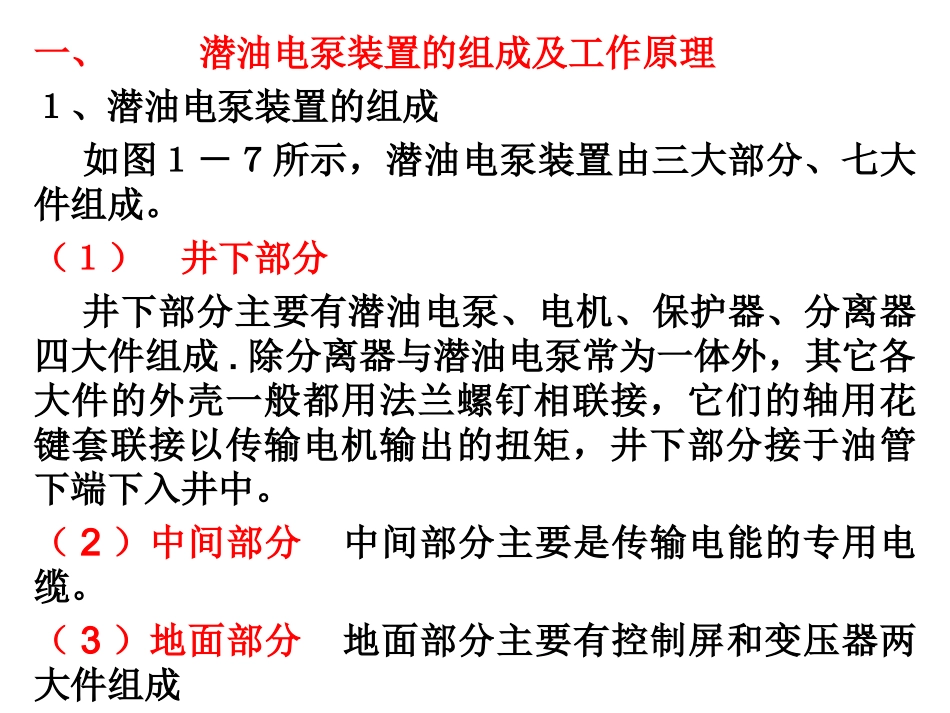

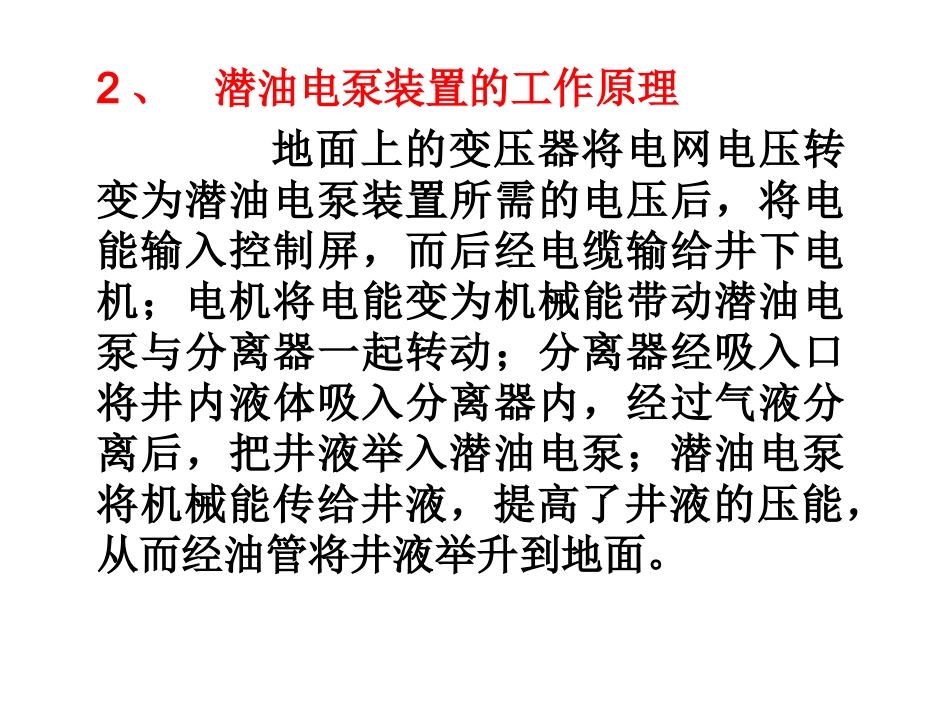

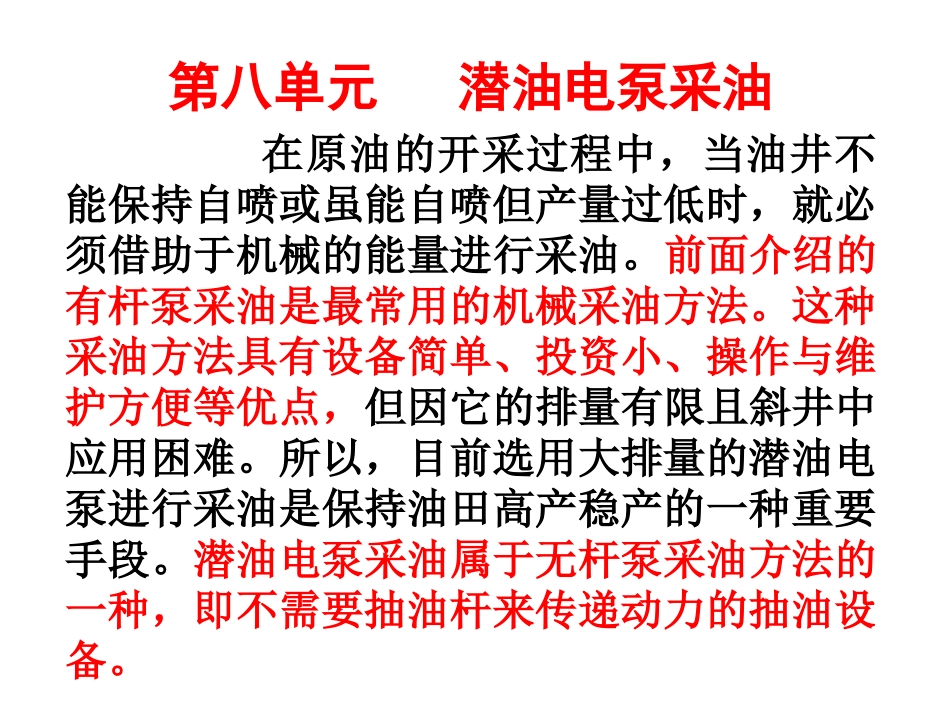

第八单元潜油电泵采油在原油的开采过程中，当油井不能保持自喷或虽能自喷但产量过低时，就必须借助于机械的能量进行采油。前面介绍的有杆泵采油是最常用的机械采油方法。这种采油方法具有设备简单、投资小、操作与维护方便等优点，但因它的排量有限且斜井中应用困难。所以，目前选用大排量的潜油电泵进行采油是保持油田高产稳产的一种重要手段。潜油电泵采油属于无杆泵采油方法的一种，即不需要抽油杆来传递动力的抽油设备。一、潜油电泵装置的组成及工作原理１、潜油电泵装置的组成如图１－７所示，潜油电泵装置由三大部分、七大件组成。（１）井下部分井下部分主要有潜油电泵、电机、保护器、分离器四大件组成.除分离器与潜油电泵常为一体外，其它各大件的外壳一般都用法兰螺钉相联接，它们的轴用花键套联接以传输电机输出的扭矩，井下部分接于油管下端下入井中。（2）中间部分中间部分主要是传输电能的专用电缆。（3）地面部分地面部分主要有控制屏和变压器两大件组成。2、潜油电泵装置的工作原理地面上的变压器将电网电压转变为潜油电泵装置所需的电压后，将电能输入控制屏，而后经电缆输给井下电机；电机将电能变为机械能带动潜油电泵与分离器一起转动；分离器经吸入口将井内液体吸入分离器内，经过气液分离后，把井液举入潜油电泵；潜油电泵将机械能传给井液，提高了井液的压能，从而经油管将井液举升到地面。3、主要部件的作用（１）多级离心泵为了满足深井扬程的需要，必须采用多级离心泵（多级串联），才能把井下的液体举升到地面。（２）潜油电动机从电源吸取电能转换为机械能输出，带动泵旋转作功。（３）保护器保护器可保证电机在密封的情况下工作，它的主要任务是平衡电机内外腔压力，传递扭矩，轴向卸载和完成呼吸作用。（４）油气分离器油气分离器装在多级离心泵的吸入口，其作用是把部分气体从液体中分离出来，防止泵发生气蚀。（5）电缆给潜油电机传输电能。（6）控制屏控制电泵的启动和停止，自动记录，自动保护过载或欠载的控制设备。（7）变压器调整肉路电压，通过线圈变化转换成电泵电机所需的工作电压。（8）单流阀电流在空载情况下启动时起保护作用，停泵时，单流阀可防止油管内井液倒流，以免电泵反转。（9）泄油阀在作业起泵时，将泄油阀芯切断，使油、套管连通，油管内的液体就流回井筒。（10）接线盒用来连接井下与地面的电缆，以便测量机组参数和控制机组的运行，防止天然气沿电缆内层进入控制屏而引起爆炸。二、潜油电泵井的管理１、电泵的主要参数１）排量：单位时间内泵排出液体体积（米/曰）。2）扬程：泵在打水时的水柱高度（米）。3）功率：电机输出功率。4）效率：泵的输出功率与电机输出功率之比。2、电泵井日常管理中注意的问题１）欠载停机后，要观察分析液面变化情况及原因，如供液是否不足、欠载值是否合理、油嘴是否过大，并采取相应措施。２）过载停机后，应请电工查找故障，否则绝不许二次启泵。３）清蜡时要防止砸坏泄油阀。４）待作业井禁止套管生产，防止套管结蜡严重，卡死机组。５）电流卡片上要随时填写井号、日期、停机原因。3、电泵井应录取的资料电泵井的资料要九全九准，即油压、套压、产量、含水、油气比、电流、静压、流压、动液面等要全面准确。4、电泵采油工应了解的电泵井的情况及应掌握的技术（１）应了解的情况１）电泵机组的厂家、排量、扬程、功率、额定电流、电压等技术参数。２）管柱参数，测压阀或泄油阀深度及泵挂深度。３）下泵日期、投产日期、运转天数及电泵运转情况。４）生产情况，目前产量、含水、出油效果。•（2）应掌握的技术•１）会启、停泵，清楚控制器的自动－手动－停止位置。•２）会调整电流记录仪的时钟档位及校对笔尖和上弦。•３）会看卡片和电流、电压表。•４）会准确判断电泵停机原因。•５）会看中心控制器的各种参数。•６）会进行电泵卡片分析。•７）会熟练地控制调套管气。复习思考题１、潜油电泵装置由几大部分、几大件组成？２、多级离心泵的作用是什么？３、保护器的作用是什么？４、控制屏的作用是什么？５、电缆的作用是什么？６、单流阀的作用是什么？７、电泵的主要参数有几...
