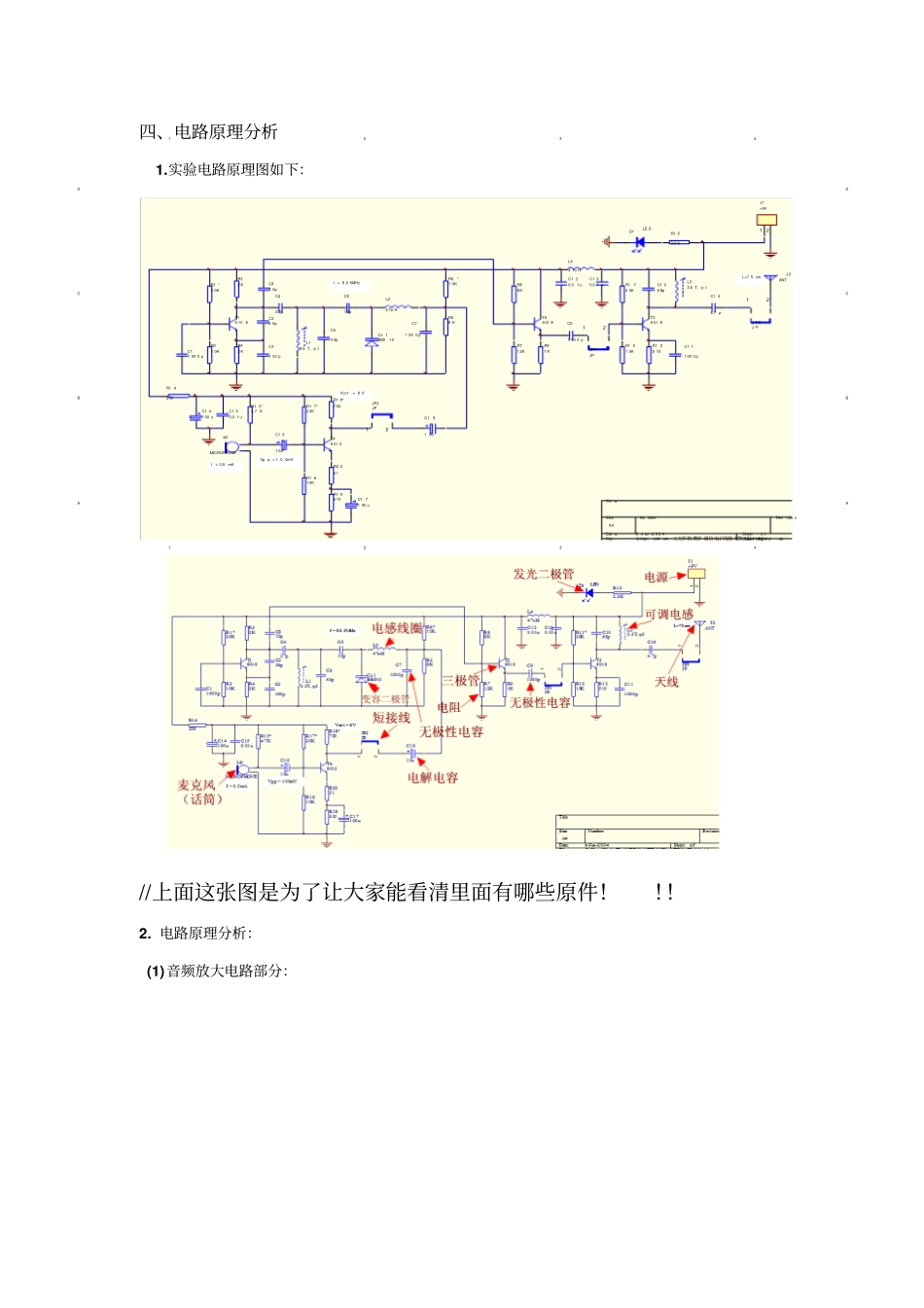

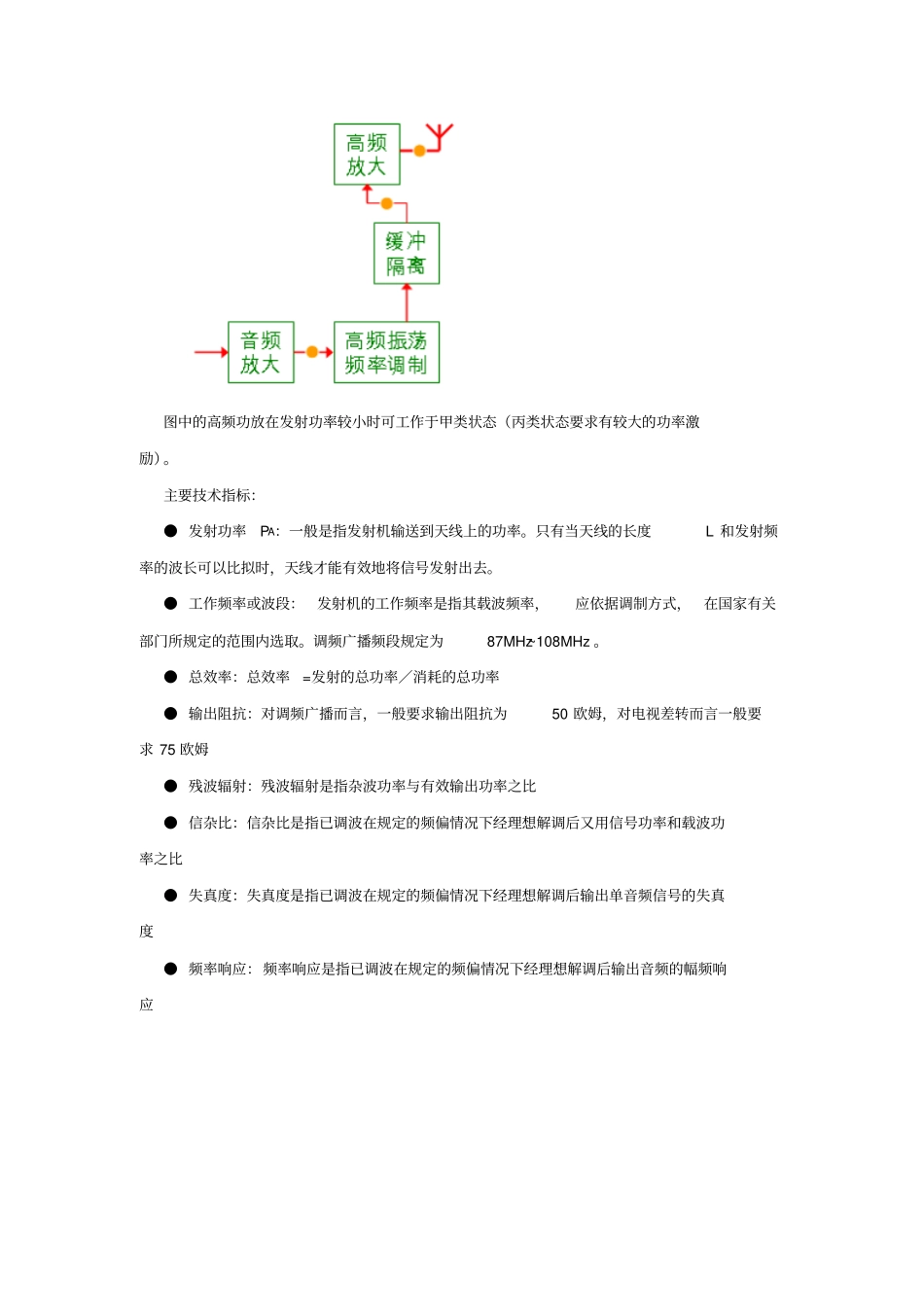

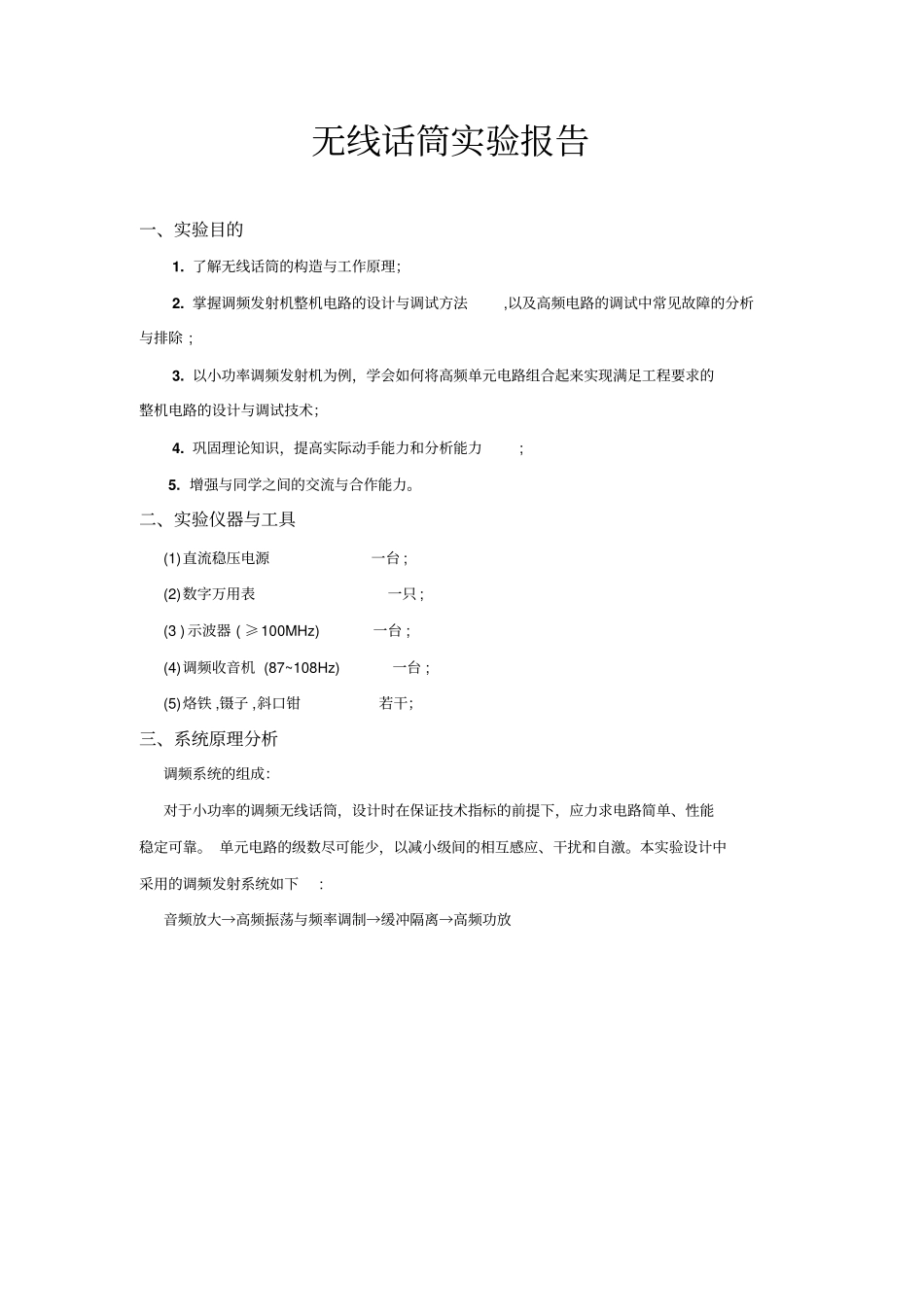

无线话筒实验报告一、实验目的1. 了解无线话筒的构造与工作原理；2. 掌握调频发射机整机电路的设计与调试方法,以及高频电路的调试中常见故障的分析与排除 ; 3. 以小功率调频发射机为例，学会如何将高频单元电路组合起来实现满足工程要求的整机电路的设计与调试技术；4. 巩固理论知识，提高实际动手能力和分析能力; 5. 增强与同学之间的交流与合作能力。二、实验仪器与工具(1)直流稳压电源一台 ; (2)数字万用表一只 ; (3 ) 示波器 ( ≥100MHz) 一台 ; (4)调频收音机 (87~108Hz) 一台 ; (5)烙铁 ,镊子 ,斜口钳若干；三、系统原理分析调频系统的组成：对于小功率的调频无线话筒，设计时在保证技术指标的前提下，应力求电路简单、性能稳定可靠。 单元电路的级数尽可能少，以减小级间的相互感应、干扰和自激。本实验设计中采用的调频发射系统如下: 音频放大→高频振荡与频率调制→缓冲隔离→高频功放图中的高频功放在发射功率较小时可工作于甲类状态（丙类状态要求有较大的功率激励）。主要技术指标：● 发射功率PA：一般是指发射机输送到天线上的功率。只有当天线的长度L 和发射频率的波长可以比拟时，天线才能有效地将信号发射出去。● 工作频率或波段：发射机的工作频率是指其载波频率，应依据调制方式，在国家有关部门所规定的范围内选取。调频广播频段规定为87MHz~108MHz 。● 总效率：总效率=发射的总功率／消耗的总功率● 输出阻抗：对调频广播而言，一般要求输出阻抗为50 欧姆，对电视差转而言一般要求 75 欧姆● 残波辐射：残波辐射是指杂波功率与有效输出功率之比● 信杂比：信杂比是指已调波在规定的频偏情况下经理想解调后又用信号功率和载波功率之比● 失真度：失真度是指已调波在规定的频偏情况下经理想解调后输出单音频信号的失真度● 频率响应：频率响应是指已调波在规定的频偏情况下经理想解调后输出音频的幅频响应四、电路原理分析1.实验电路原理图如下：1234ABCD4321DCBATitleNu mberRev i sio nSizeA4Dat e:6 -J un -2 0 0 4 Sheet o f File:G:\Hans\W ork工大学 院 教学 通信 电子线路 大型 实验\FMNEW.ddbDrawn By:T19 01 8R1 *2 0KR21 0KC31 00 pC25 6pR42 KR32 KC11 00 0 pC42 7pL13.5 T, φ 3C51 0pCx 1BB910L24 7u HC71 00 0 pR6*1 0KR58 KC81 0pT29 01 8R88 KR71 2KR91 KC91 00 0 pT39 01 8R1 1*2 0KR1 01 0KC1 ...
