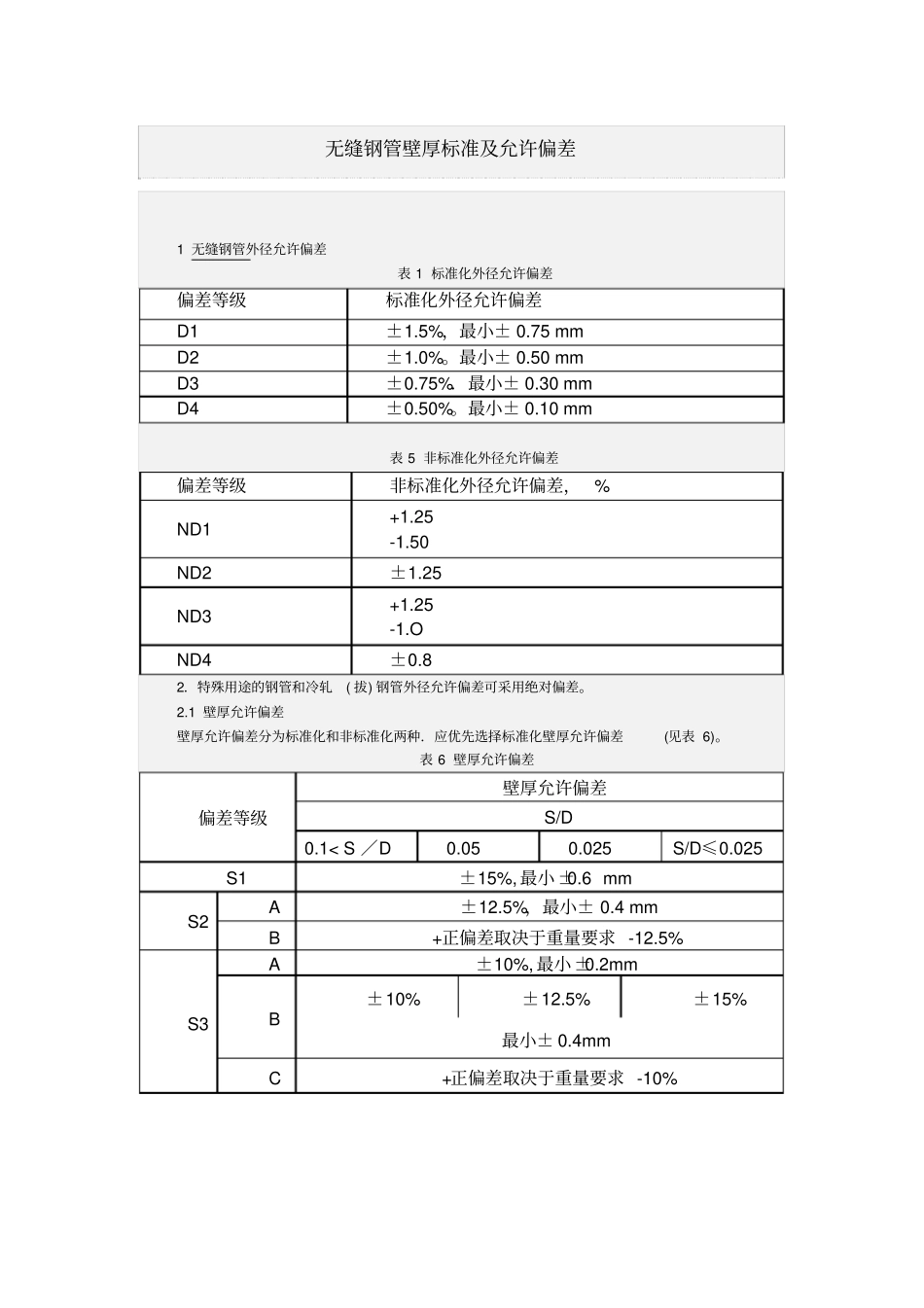

无缝钢管壁厚标准及允许偏差1 无缝钢管外径允许偏差表 1 标准化外径允许偏差偏差等级标准化外径允许偏差D1 ±1.5%，最小± 0.75 mm D2 ±1.0%。最小± 0.50 mm D3 ±0.75%．最小± 0.30 mm D4 ±0.50%。最小± 0.10 mm 表 5 非标准化外径允许偏差偏差等级非标准化外径允许偏差， % ND1 +1.25 -1.50 ND2 ±1.25 ND3 +1.25 -1.O ND4 ±0.8 2．特殊用途的钢管和冷轧( 拔) 钢管外径允许偏差可采用绝对偏差。2.1 壁厚允许偏差壁厚允许偏差分为标准化和非标准化两种．应优先选择标准化壁厚允许偏差(见表 6)。表 6 壁厚允许偏差偏差等级壁厚允许偏差S/D 0.1< S ／D 0.05 0.025 S/D≤0.025 S1 ±15%, 最小 ±0.6 mmS2 A ±12.5%，最小± 0.4 mm B +正偏差取决于重量要求 -12.5% S3 A ±10%, 最小 ±0.2mmB ±10%±12.5%±15%最小± 0.4mmC +正偏差取决于重量要求 -10% S4 A ±7.5%, 最小 ±0.15 mmB 士 7.5% 士 10%±12.5%±15%最小士 0.2 mmS5 ±5%，最小士 0.10 mm注： S 是钢管公称壁厚， D是钢管公称外径。2．3．3．2 推荐选用的非标准化壁厚允许偏差( 见表 7) 。偏差等级非标准化壁厚允许偏差， %NSl +15 -12.5 NS2 +15 -10 NS3 +12.5 -10 NS4 -12.5 -7.5 2．3．3．3 特殊用途的钢管和冷轧( 拔) 钢管壁厚允许偏差可采用绝对偏差。3 长度3．1 通常长度：钢管一般以通常长度交货。通常长度应符合以下规定：热轧( 扩) 管：3000~12000 mm冷轧( 拔) 管：2000~10500 mm热轧(扩)短尺管的长度不小于2 m．冷轧 (拔)短尺管的长度不小于1 m，3．2 定尺长度和倍尺长度：定尺长度和倍尺长度应在通常长度范围内．全长允许偏差分为三级( 见表 8) 。每个倍尺长度按以下规定留出切口余量：外径≤ 159 mm：5～10 mm；外径>159 mm：10～15 mm。表 8 全长允许偏差全长允许偏差等级全长允许偏差． mrn Ll 0～20 L2 0～10 L3 O～j 3．3 特殊用途的钢管．如不锈耐酸钢极薄壁钢管、小直径钢管等的长度要求可另行规定。4 外形4．1 弯曲度钢管的弯曲度分为全长弯曲度和每米弯曲度两种。4．1．1 全长弯曲度对钢管全长测得的弯曲度称为全长弯曲度，全长弯曲度分为五级(见表 9)。表 9 全长弯曲度弯曲度等级全长弯曲度， %不大于E1 0.20 E2 0.1j E3 0.10 E4 0.08 ．．E5 0.06 ——4．1．2 每米弯曲度对钢管每米长度测量...
