无缝钢管尺寸对照表美标ANSI-日标JIS-德标DIN-英标BS-韩标KSVIP免费

无缝钢管尺寸对照表美标ANSI-日标JIS-德标DIN-英标BS-韩标KS_第1页
1/3
无缝钢管尺寸对照表美标ANSI-日标JIS-德标DIN-英标BS-韩标KS_第2页
2/3
无缝钢管尺寸对照表美标ANSI-日标JIS-德标DIN-英标BS-韩标KS_第3页
3/3

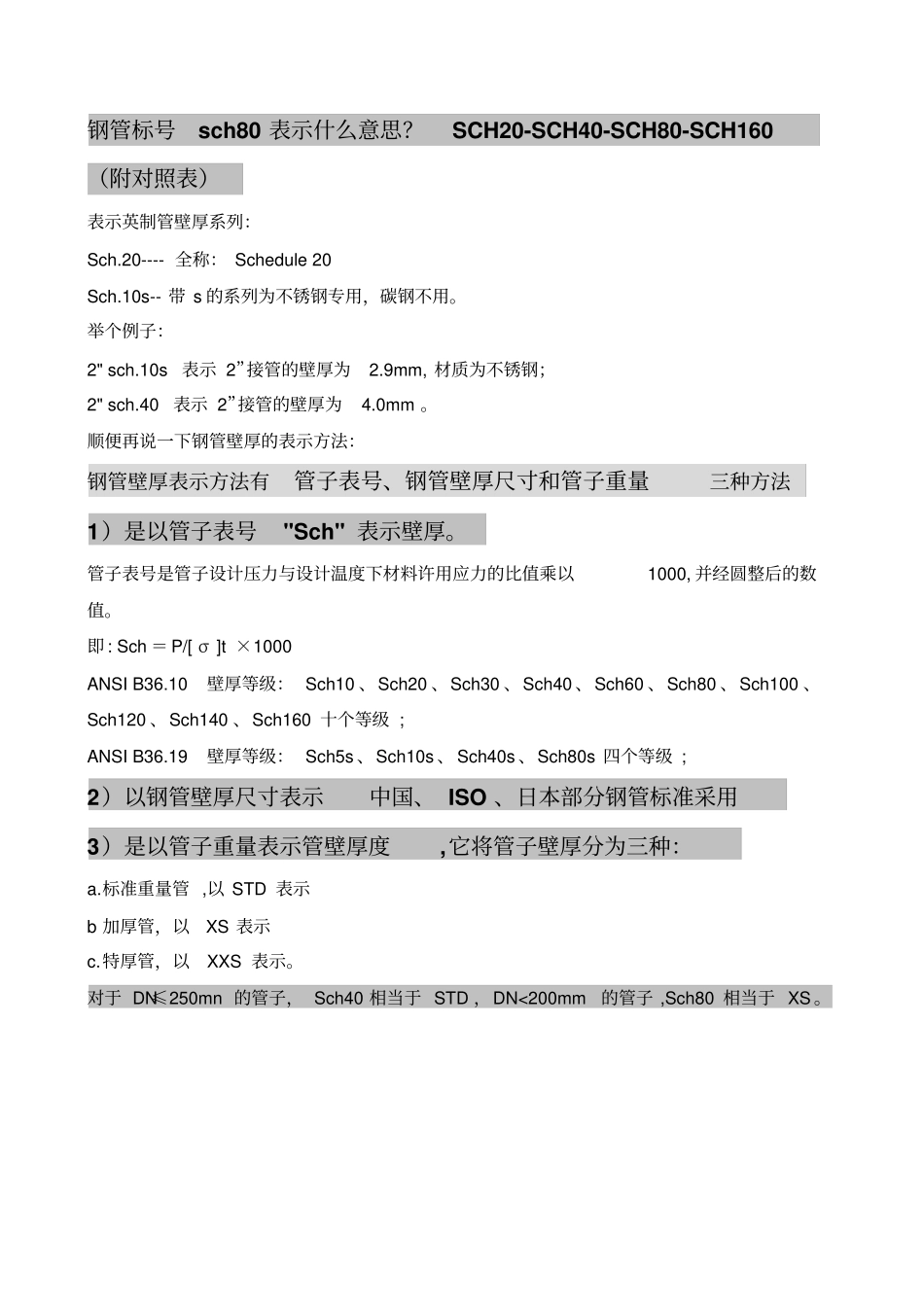

钢管标号sch80 表示什么意思?SCH20-SCH40-SCH80-SCH160 (附对照表)表示英制管壁厚系列:Sch.20---- 全称: Schedule 20 Sch.10s-- 带 s 的系列为不锈钢专用,碳钢不用。举个例子:2" sch.10s 表示 2”接管的壁厚为2.9mm, 材质为不锈钢;2" sch.40 表示 2”接管的壁厚为4.0mm 。顺便再说一下钢管壁厚的表示方法:钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1)是以管子表号"Sch" 表示壁厚。管子表号是管子设计压力与设计温度下材料许用应力的比值乘以1000, 并经圆整后的数值。即 : Sch = P/[ σ ]t ×1000ANSI B36.10壁厚等级: Sch10 、Sch20 、Sch30 、Sch40 、Sch60 、Sch80 、Sch100 、Sch120 、Sch140 、Sch160 十个等级 ; ANSI B36.19壁厚等级: Sch5s 、Sch10s 、 Sch40s 、Sch80s 四个等级 ; 2)以钢管壁厚尺寸表示中国、 ISO 、日本部分钢管标准采用3)是以管子重量表示管壁厚度,它将管子壁厚分为三种:a.标准重量管 ,以 STD 表示b 加厚管,以XS 表示c.特厚管,以XXS 表示。对于 DN≤250mn 的管子, Sch40 相当于 STD ,DN<200mm的管子 ,Sch80 相当于 XS 。无缝钢管尺寸对照表(美标 ANSI- 日标 JIS- 德标 DIN- 英标 BS- 韩标 KS) 最新最全钢管英寸对照表中外金属材料牌号对照及标准ASME/ ANSI的标准尺寸(无缝钢管)Unit:mm B16.9 B16.28 B36.10 标称管径(NPS) 外 直径公称壁厚Sch5s SCH10S Sch20 Sch30 Sch40 STD Sch80 XS Sch160 XXS 8 1/4 13.7 0.54 - 1.65 - 1.85 2.24 2.24 3.02 3.02 - - 10 3/8 17.1 0.675 - 1.65 - 1.85 2.31 2.31 3.20 3.20 - - 15 1/2 21.3 0.84 1.65 2.11 - 2.41 2.77 2.77 3.73 3.73 4.78 7.47 20 3/4 26.7 1.05 1.65 2.11 - 2.41 2.87 2.87 3.91 3.91 5.56 7.82 25 1 33.4 1.32 1.65 2.77 - 2.90 3.38 3.38 4.55 4.55 6.35 9.09 32 1.1/4 42.2 1.66 1.65 2.77 - 2.97 3.56 3.56 4.85 4.85 6.35 9.70 40 1.1/2 48.3 1.90 1.65 2.77 - 3.18 3.68 3.68 5.08 5.08 7.14 10.15 50 2 60.3 2.38 1.65 2.77 - 3.18 3.91 3.91 5.54 5.54 8.74 11.07 65 2.1/2 73.0 2.88 2.11 3.05 - 4.78 5.16 5.16 7.01 7.01 9.53 14.02 80 3 88.9 3.50 2.11 3.05 - 4....
