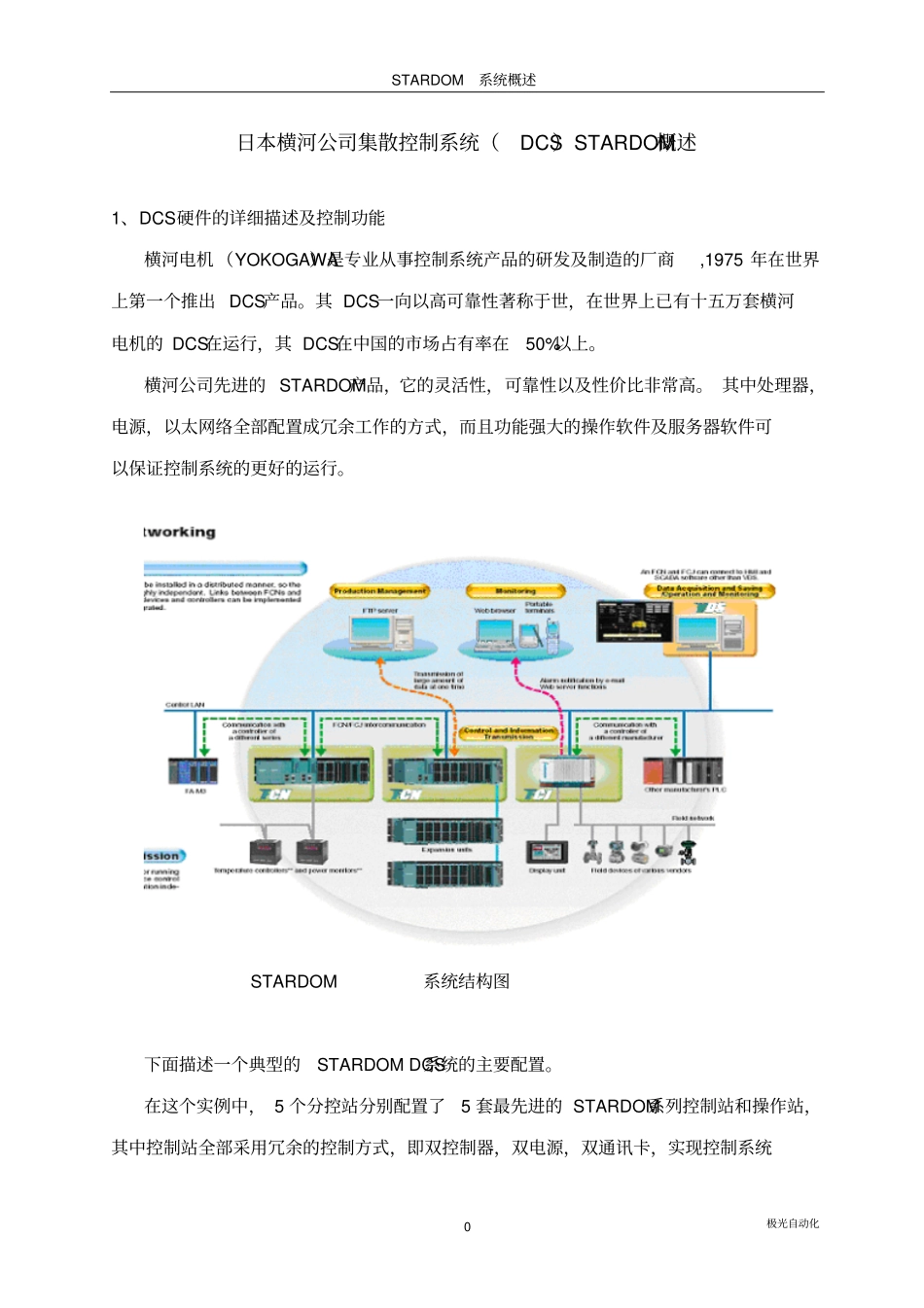

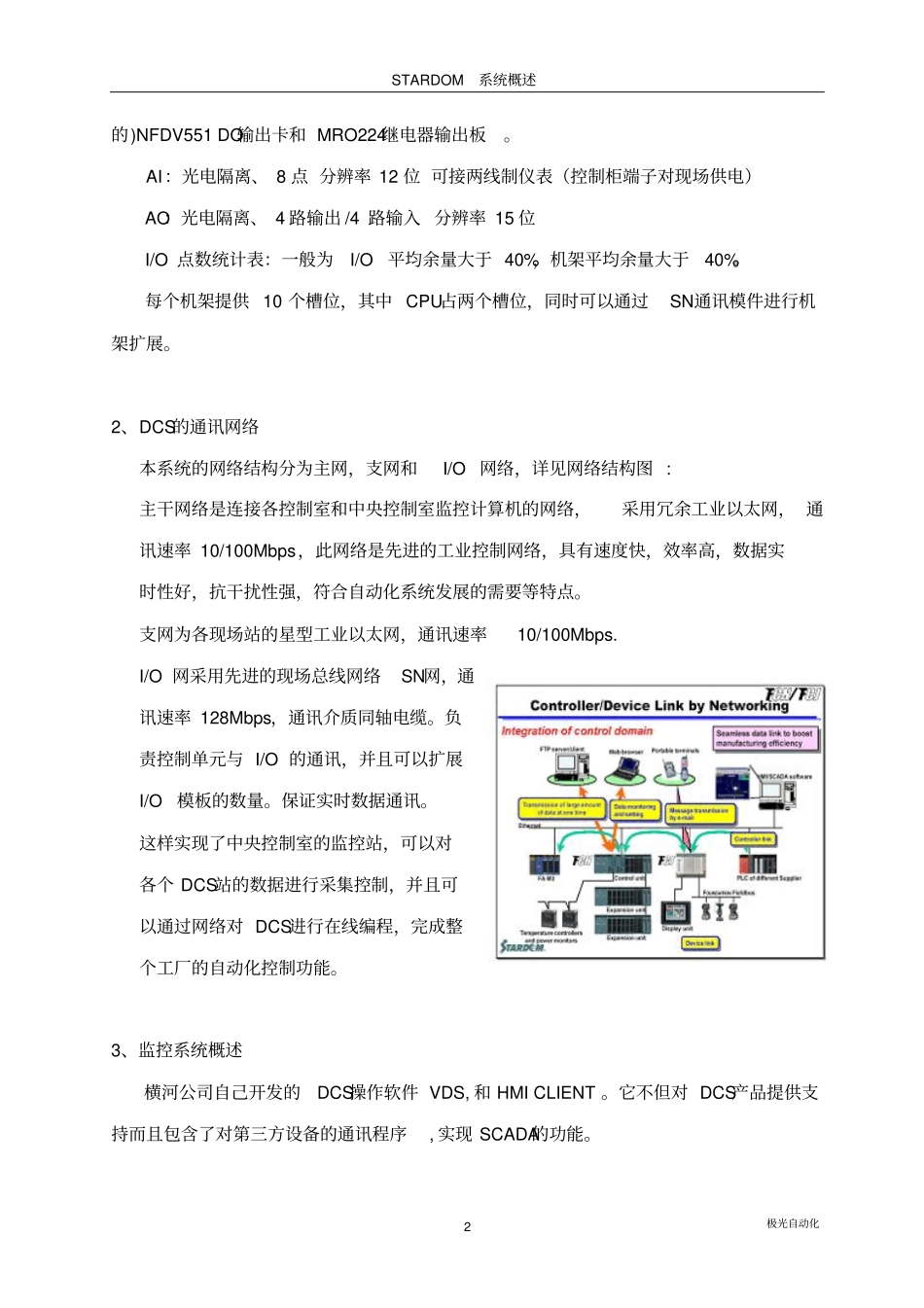

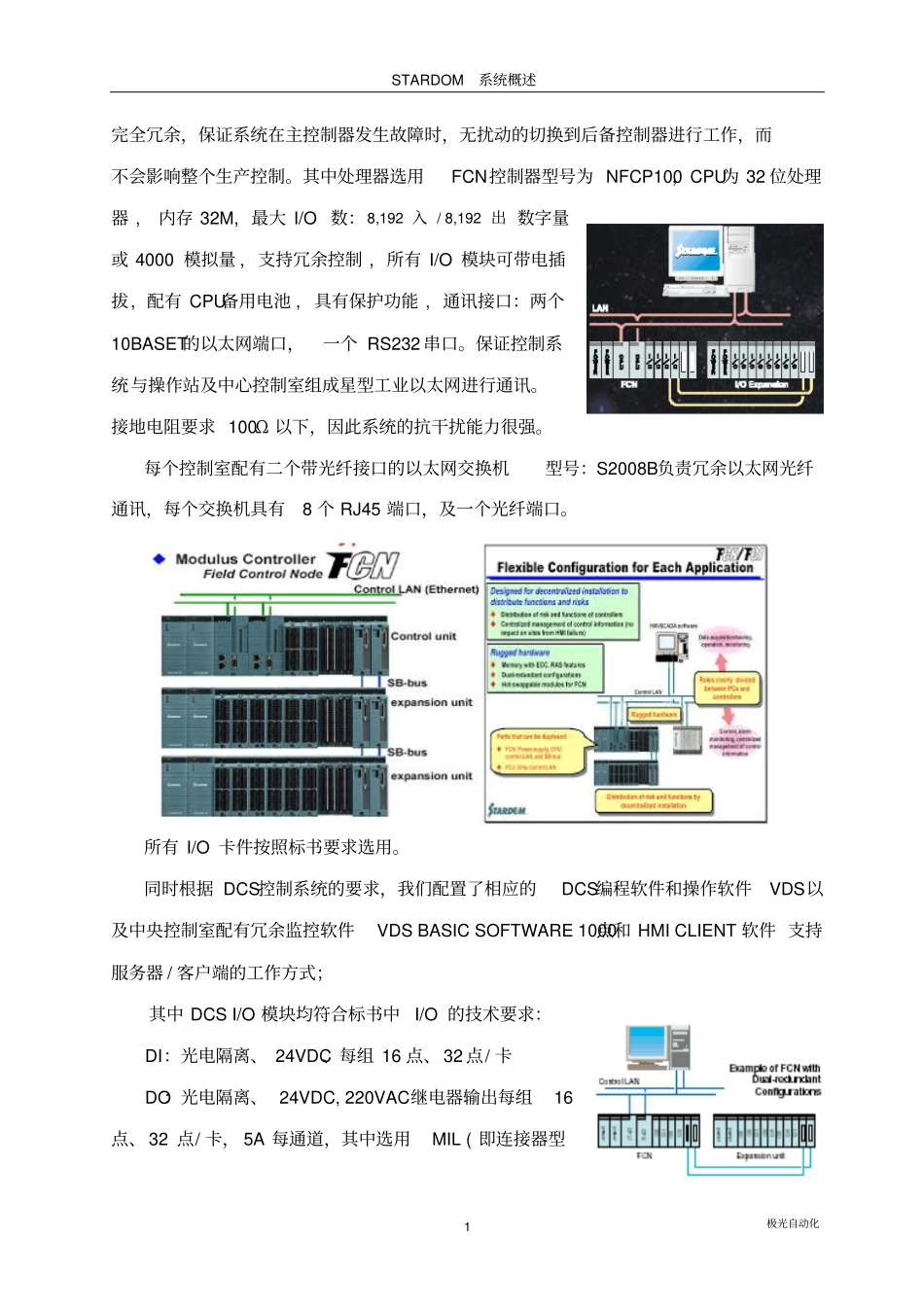

STARDOM 系统概述极光自动化0 日本横河公司集散控制系统(DCS)STARDOM概述1、DCS 硬件的详细描述及控制功能横河电机 (YOKOGAWA)是专业从事控制系统产品的研发及制造的厂商,1975 年在世界上第一个推出 DCS产品。其 DCS一向以高可靠性著称于世,在世界上已有十五万套横河电机的 DCS在运行,其 DCS在中国的市场占有率在50%以上。横河公司先进的 STARDOM产品,它的灵活性,可靠性以及性价比非常高。 其中处理器,电源,以太网络全部配置成冗余工作的方式,而且功能强大的操作软件及服务器软件可以保证控制系统的更好的运行。 STARDOM 系统结构图下面描述一个典型的STARDOM DCS系统的主要配置。在这个实例中, 5 个分控站分别配置了5 套最先进的 STARDOM 系列控制站和操作站,其中控制站全部采用冗余的控制方式,即双控制器,双电源,双通讯卡,实现控制系统STARDOM 系统概述极光自动化1 完全冗余,保证系统在主控制器发生故障时,无扰动的切换到后备控制器进行工作,而不会影响整个生产控制。其中处理器选用FCN 控制器型号为 NFCP100,CPU为 32 位处理器 , 内存 32M, 最大 I/O 数:8,192 入 / 8,192 出 数字量或 4000 模拟量 , 支持冗余控制 , 所有 I/O 模块可带电插拔, 配有 CPU备用电池 , 具有保护功能 , 通讯接口:两个10BASET的以太网端口,一个 RS232 串口。保证控制系统与操作站及中心控制室组成星型工业以太网进行通讯。接地电阻要求 100Ω 以下,因此系统的抗干扰能力很强。每个控制室配有二个带光纤接口的以太网交换机型号:S2008B 负责冗余以太网光纤通讯,每个交换机具有8 个 RJ45 端口,及一个光纤端口。所有 I/O 卡件按照标书要求选用。同时根据 DCS控制系统的要求,我们配置了相应的DCS编程软件和操作软件VDS 以及中央控制室配有冗余监控软件VDS BASIC SOFTWARE 1000点和 HMI CLIENT 软件 支持服务器 / 客户端的工作方式;其中 DCS I/O 模块均符合标书中I/O 的技术要求:DI:光电隔离、 24VDC、每组 16 点、 32 点/ 卡DO:光电隔离、 24VDC, 220VAC 继电器输出每组16点、 32 点/ 卡, 5A 每通道,其中选用MIL ( 即连接器型STARDOM 系统概述极光自动化2 的)NFDV551 DO输出卡和 MRO224 继电器输出板。AI:光电隔离、 8 点 分辨率 12 位 可接两线制仪表(控制柜端子对现场供电)AO:光电隔离、 4 路输出 /4 路输入 分辨率...
