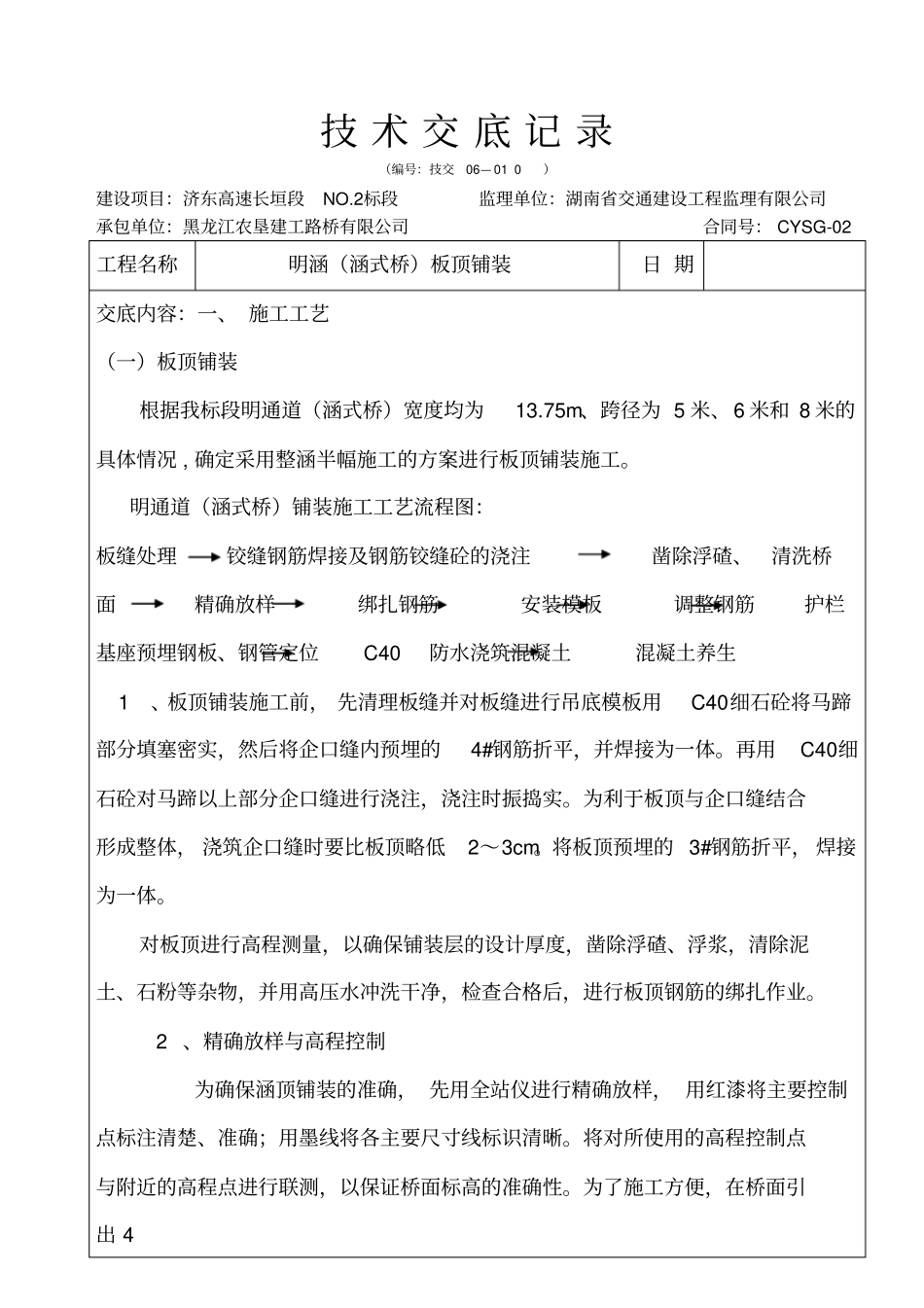

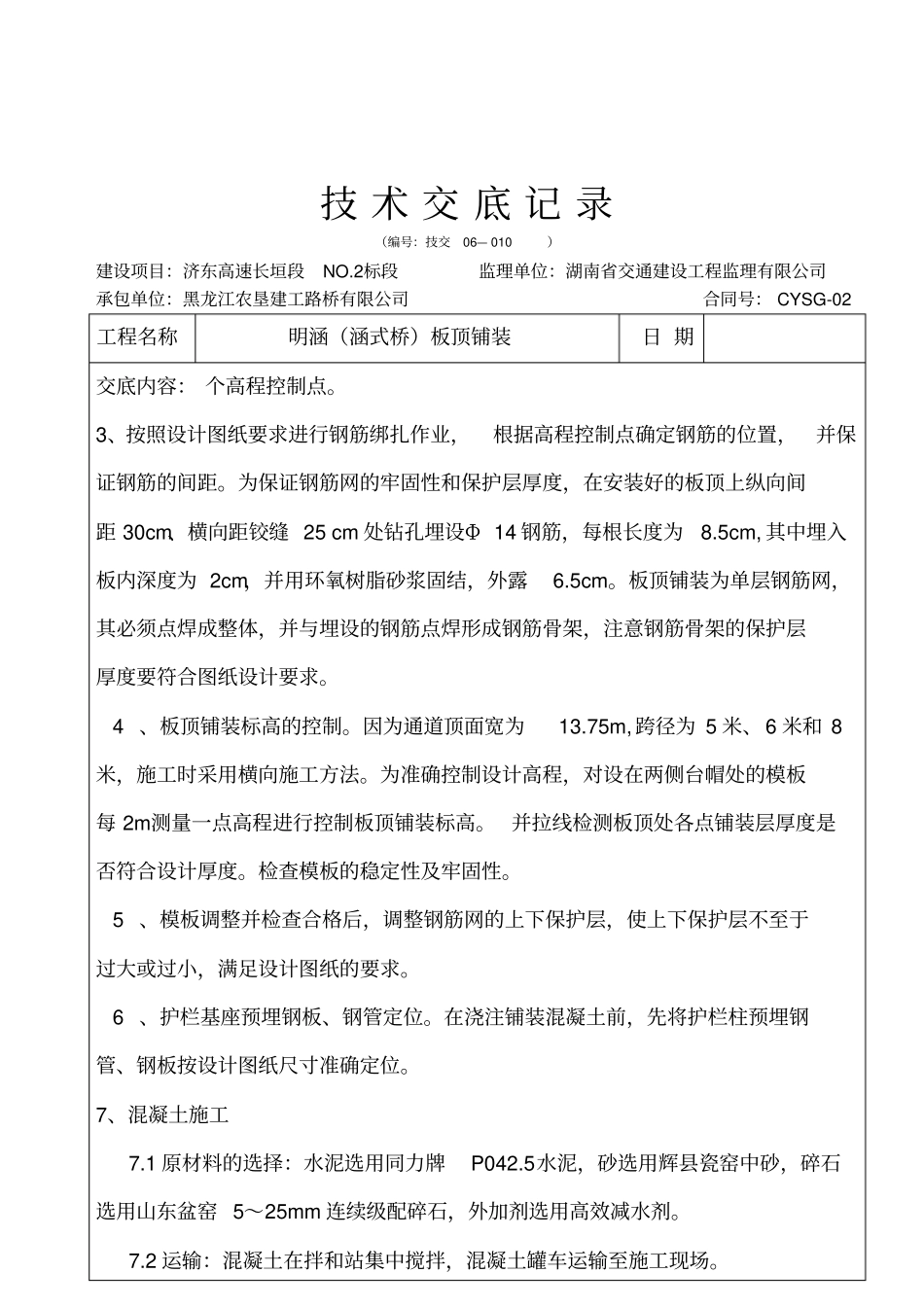

技 术 交 底 记 录（编号：技交06— 01 0）建设项目：济东高速长垣段NO.2标段监理单位：湖南省交通建设工程监理有限公司承包单位：黑龙江农垦建工路桥有限公司合同号： CYSG-02工程名称明涵（涵式桥）板顶铺装日 期交底内容：一、 施工工艺（一）板顶铺装根据我标段明通道（涵式桥）宽度均为13.75m、跨径为 5 米、6 米和 8 米的具体情况 , 确定采用整涵半幅施工的方案进行板顶铺装施工。明通道（涵式桥）铺装施工工艺流程图：板缝处理铰缝钢筋焊接及钢筋铰缝砼的浇注凿除浮碴、清洗桥面精确放样绑扎钢筋安装模板调整钢筋护栏基座预埋钢板、钢管定位 C40防水浇筑混凝土混凝土养生 1、板顶铺装施工前， 先清理板缝并对板缝进行吊底模板用C40细石砼将马蹄部分填塞密实，然后将企口缝内预埋的4#钢筋折平，并焊接为一体。再用C40细石砼对马蹄以上部分企口缝进行浇注，浇注时振捣实。为利于板顶与企口缝结合形成整体， 浇筑企口缝时要比板顶略低2～3cm。将板顶预埋的 3#钢筋折平， 焊接为一体。对板顶进行高程测量，以确保铺装层的设计厚度，凿除浮碴、浮浆，清除泥土、石粉等杂物，并用高压水冲洗干净，检查合格后，进行板顶钢筋的绑扎作业。 2 、精确放样与高程控制为确保涵顶铺装的准确， 先用全站仪进行精确放样， 用红漆将主要控制点标注清楚、准确；用墨线将各主要尺寸线标识清晰。将对所使用的高程控制点与附近的高程点进行联测，以保证桥面标高的准确性。为了施工方便，在桥面引出 4 技 术 交 底 记 录（编号：技交06— 010 ）建设项目：济东高速长垣段NO.2标段监理单位：湖南省交通建设工程监理有限公司承包单位：黑龙江农垦建工路桥有限公司合同号： CYSG-02工程名称明涵（涵式桥）板顶铺装日 期交底内容： 个高程控制点。3、按照设计图纸要求进行钢筋绑扎作业，根据高程控制点确定钢筋的位置，并保证钢筋的间距。为保证钢筋网的牢固性和保护层厚度，在安装好的板顶上纵向间距 30cm、横向距铰缝 25 cm 处钻孔埋设Φ 14 钢筋，每根长度为8.5cm, 其中埋入板内深度为 2cm，并用环氧树脂砂浆固结，外露6.5cm。板顶铺装为单层钢筋网，其必须点焊成整体，并与埋设的钢筋点焊形成钢筋骨架，注意钢筋骨架的保护层厚度要符合图纸设计要求。 4 、板顶铺装标高的控制。因为通道顶面宽为13.75m,跨径为 5 米、6 米和 8米，施工时采用横向施工方法。为准确控制设计高程，对设在两侧台帽处的模板每 2m...
