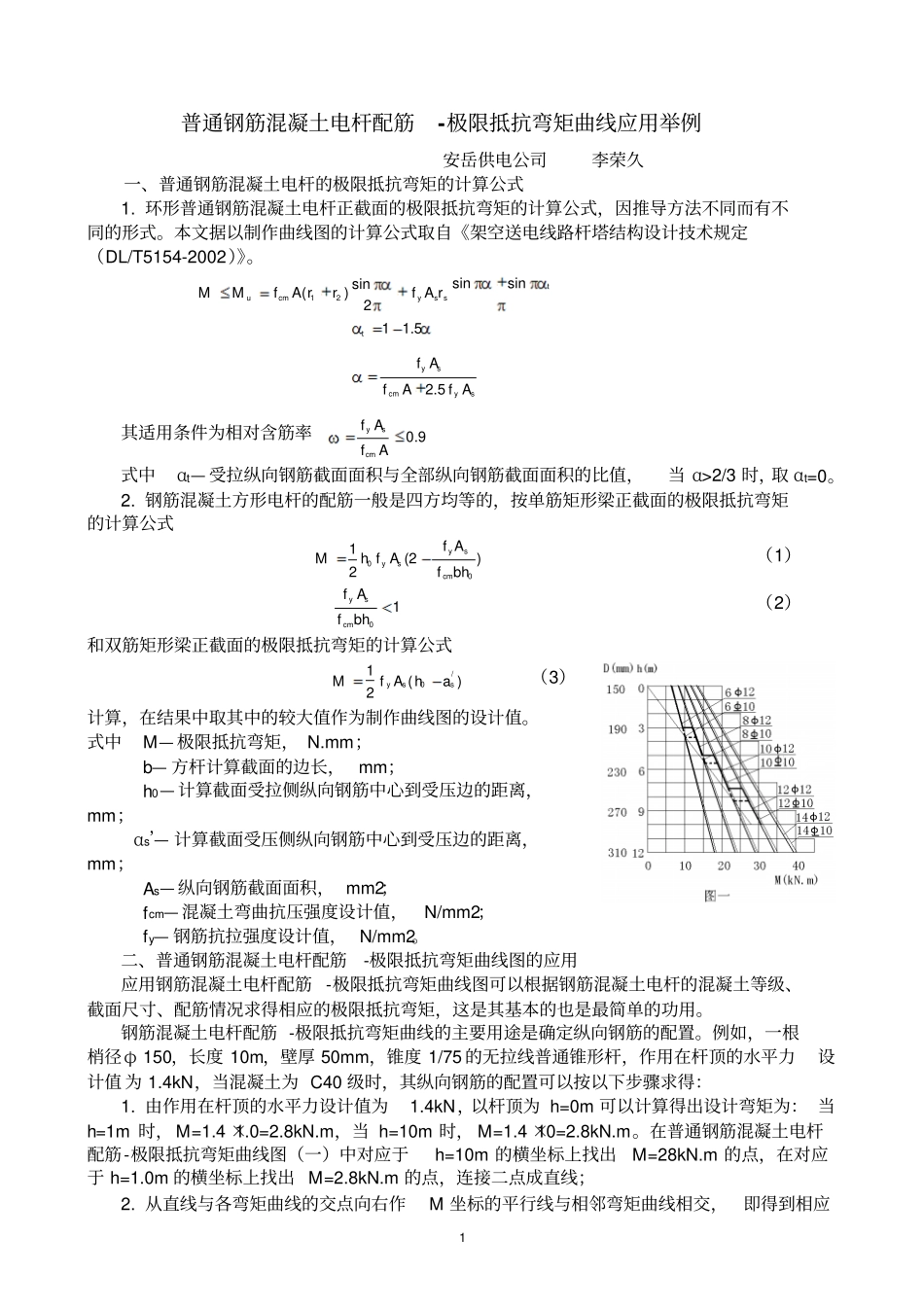

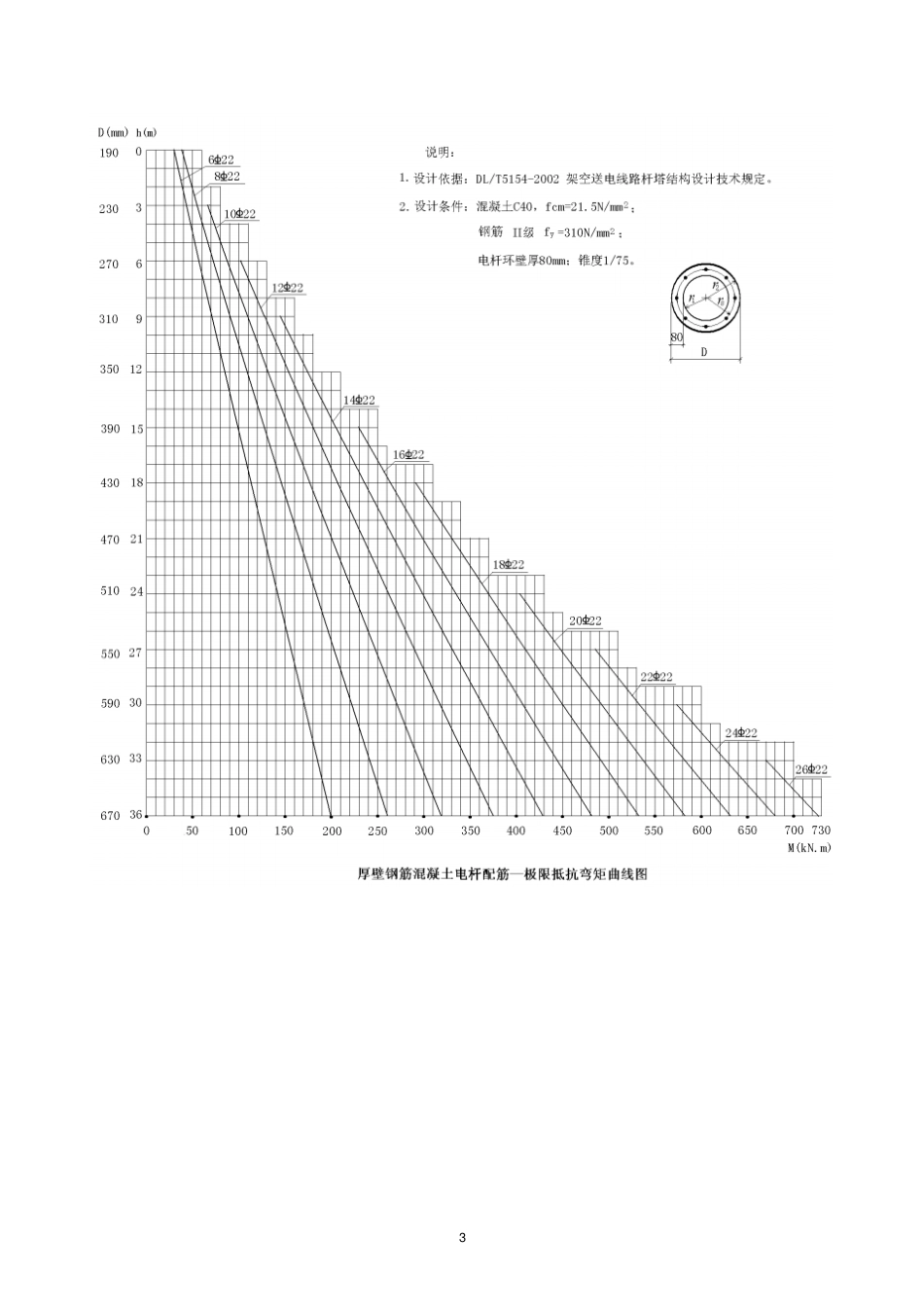

1 普通钢筋混凝土电杆配筋-极限抵抗弯矩曲线应用举例安岳供电公司李荣久一、普通钢筋混凝土电杆的极限抵抗弯矩的计算公式1. 环形普通钢筋混凝土电杆正截面的极限抵抗弯矩的计算公式，因推导方法不同而有不同的形式。本文据以制作曲线图的计算公式取自《架空送电线路杆塔结构设计技术规定（DL/T5154-2002）》。12sinsinsin()2tucmys sMMfA rrf A r11.5t2.5yscmysf AfAf A其适用条件为相对含筋率0.9yscmf AfA式中αt— 受拉纵向钢筋截面面积与全部纵向钢筋截面面积的比值，当 α>2/3 时，取 αt=0。2. 钢筋混凝土方形电杆的配筋一般是四方均等的，按单筋矩形梁正截面的极限抵抗弯矩的计算公式001(2)2ysyscmf AMh f Afbh（1）01yscmf Afbh（2）和双筋矩形梁正截面的极限抵抗弯矩的计算公式/01()2yssMf A ha（3）计算，在结果中取其中的较大值作为制作曲线图的设计值。式中M— 极限抵抗弯矩， N.mm；b— 方杆计算截面的边长， mm；h0— 计算截面受拉侧纵向钢筋中心到受压边的距离，mm；αs’— 计算截面受压侧纵向钢筋中心到受压边的距离，mm；As— 纵向钢筋截面面积， mm2；fcm— 混凝土弯曲抗压强度设计值，N/mm2；fy— 钢筋抗拉强度设计值， N/mm2。二、普通钢筋混凝土电杆配筋-极限抵抗弯矩曲线图的应用应用钢筋混凝土电杆配筋 -极限抵抗弯矩曲线图可以根据钢筋混凝土电杆的混凝土等级、截面尺寸、配筋情况求得相应的极限抵抗弯矩，这是其基本的也是最简单的功用。钢筋混凝土电杆配筋 -极限抵抗弯矩曲线的主要用途是确定纵向钢筋的配置。例如，一根梢径φ 150，长度 10m，壁厚 50mm，锥度 1/75 的无拉线普通锥形杆，作用在杆顶的水平力设计值 为 1.4kN，当混凝土为 C40 级时，其纵向钢筋的配置可以按以下步骤求得：1. 由作用在杆顶的水平力设计值为1.4kN，以杆顶为 h=0m 可以计算得出设计弯矩为： 当h=1m 时， M=1.4 ×1.0=2.8kN.m，当 h=10m 时， M=1.4 ×10=2.8kN.m。在普通钢筋混凝土电杆配筋-极限抵抗弯矩曲线图（一）中对应于h=10m 的横坐标上找出M=28kN.m 的点，在对应于 h=1.0m 的横坐标上找出 M=2.8kN.m 的点，连接二点成直线；2. 从直线与各弯矩曲线的交点向右作M 坐标的平行线与相邻弯矩曲线相交，即得到相应2 高度区间的配筋和弯矩曲线。为了说明方便，从普通钢筋混凝土电杆配筋-极限抵抗弯矩曲线图（一）摘取相关部分并绘出求解情况和结果如图一， 图中的加粗虚线为所...
