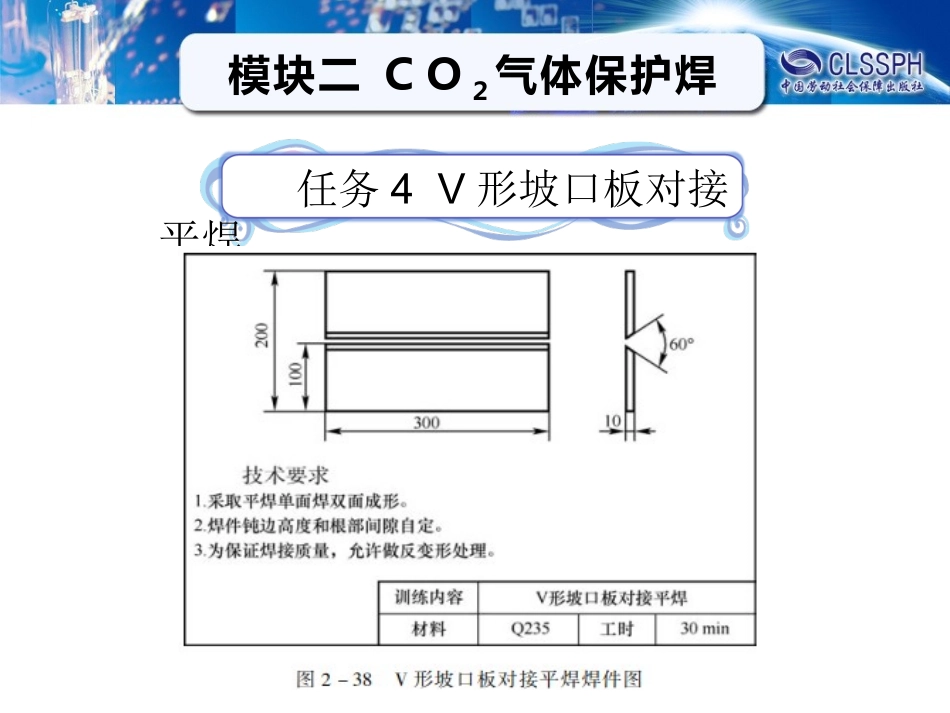

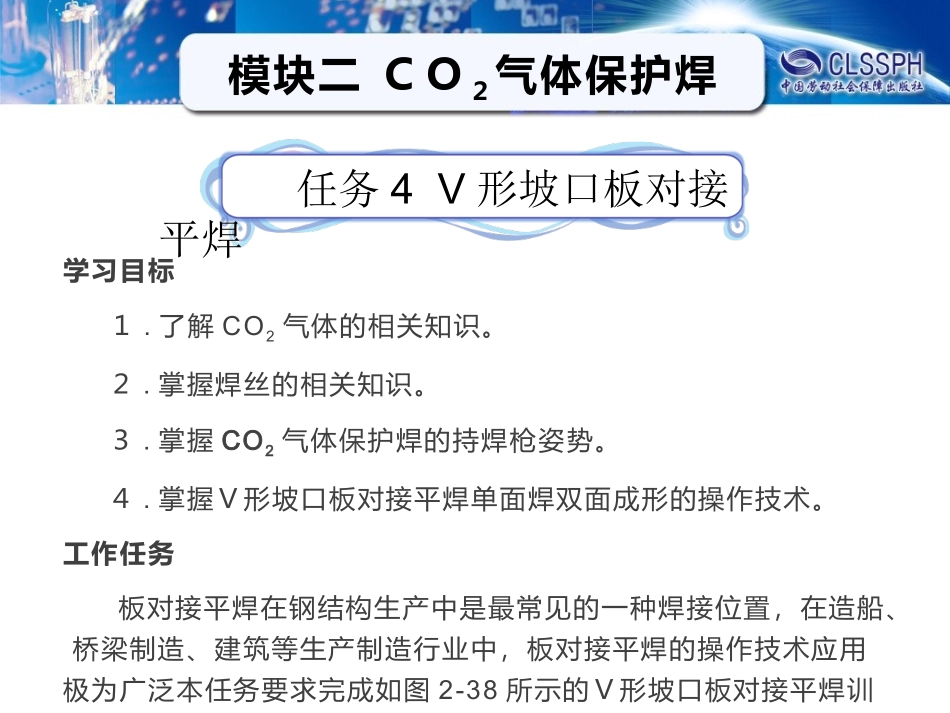

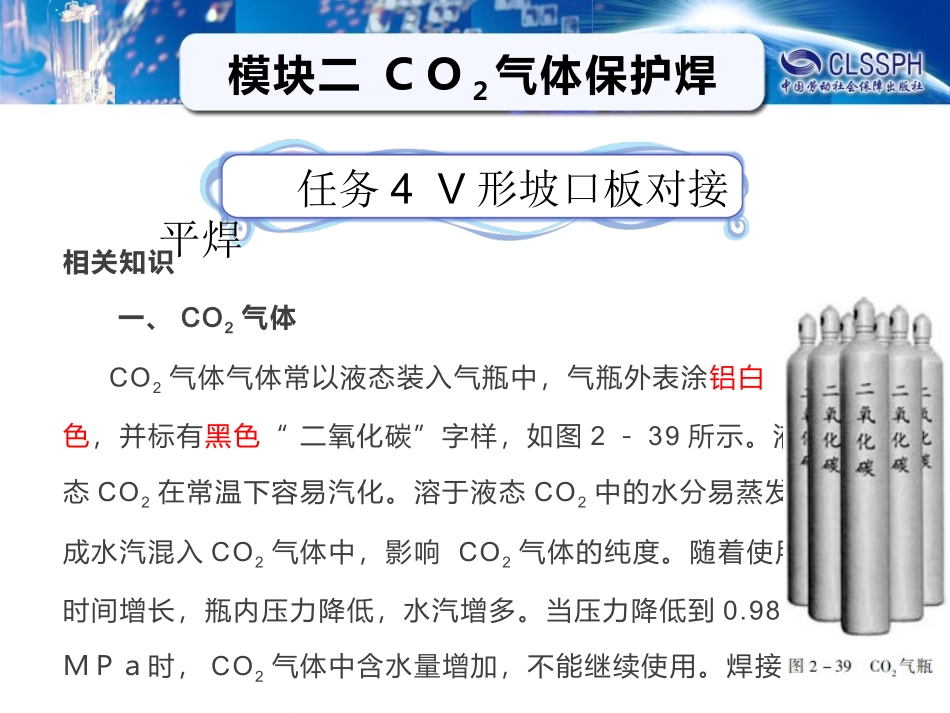

模块二CO2气体保护焊学习目标1.了解CO2气体的相关知识。2.掌握焊丝的相关知识。3.掌握CO2气体保护焊的持焊枪姿势。4.掌握V形坡口板对接平焊单面焊双面成形的操作技术。工作任务板对接平焊在钢结构生产中是最常见的一种焊接位置,在造船、桥梁制造、建筑等生产制造行业中,板对接平焊的操作技术应用极为广泛本任务要求完成如图2-38所示的V形坡口板对接平焊训练。任务4V形坡口板对接平焊模块二CO2气体保护焊任务4V形坡口板对接平焊模块二CO2气体保护焊相关知识一、CO2气体CO2气体气体常以液态装入气瓶中,气瓶外表涂铝白色,并标有黑色“二氧化碳”字样,如图2-39所示。液态CO2在常温下容易汽化。溶于液态CO2中的水分易蒸发成水汽混入CO2气体中,影响CO2气体的纯度。随着使用时间增长,瓶内压力降低,水汽增多。当压力降低到0.98MPa时,CO2气体中含水量增加,不能继续使用。焊接用CO2气体的纯度应大于99.5%。含水量不超过0.05%。任务4V形坡口板对接平焊模块二CO2气体保护焊二、焊丝1.焊丝的分类CO2焊丝有实心焊丝和药芯焊丝两种。药芯焊丝的截面有许多种,可分为O形截面和复杂截面。复杂截面焊丝的截面又可分为梅花形、T形、E形和双层药芯焊丝等。一般情况下,细焊丝多制成O形截面,粗焊丝多采用复杂截面,如图2-40所示。任务4V形坡口板对接平焊模块二CO2气体保护焊2.焊丝型号及含义根据《气体保护电弧焊用非合金钢、低合金钢焊丝》(GB/T8110—2008)的规定,焊丝型号由三部分组成。CO2气体保护焊常用非合金钢、低合金钢焊丝的型号及含义见表2-14。目前常用的CO2气体保护焊丝有ER491、ER506等。ER491对应的牌号为H08MnSi,ER506对应的牌号为H11Mn2SiA。对于低非合金钢及低合金高强度钢常用焊丝H08Mn2SiA、H10MnSiMo,它有较好的工艺性能、力学性能以及抗热裂纹能力。任务4V形坡口板对接平焊模块二CO2气体保护焊任务4V形坡口板对接平焊模块二CO2气体保护焊3.对焊丝的要求(1)焊丝必须比母材含有更多的Mn、Si等脱氧元素,以防止焊缝产生气孔,减少飞溅,保证焊缝金属具有足够的力学性能。(2)焊丝中的含碳量0.10%以下,并控制硫、磷含量。(3)为了防止生锈,需对焊丝表面进行特殊处理(镀铜处理),有利于焊丝保存,并可改善焊丝的导电性及送丝的稳定性。资料药芯焊丝1.药芯焊丝的种类及其特点任务4V形坡口板对接平焊模块二CO2气体保护焊(1)按焊丝结构划分:可分为有缝焊丝与无缝焊丝。(2)按焊丝内部粉剂种类划分:分为药粉型和金属粉型焊丝。(3)按形成渣系碱度划分:可分为钛型渣系焊丝、钛钙型渣系焊丝、钙型渣系焊丝。(4)按是否用保护气体划分:分为气体保护焊丝、自保护焊丝。2.药芯焊丝的工艺特性(1)焊接飞溅小,稳弧,熔滴过渡均匀、平稳。(2)具有熔渣保护溶池,焊缝成形美观。(3)熔敷效率高,接电流大,熔化快,可进行全位置焊接。任务4V形坡口板对接平焊模块二CO2气体保护焊3.CO2气体保护焊药芯焊丝的型号及含义根据国家标准《非合金钢及细晶粒钢药芯焊丝》(GB/T10045—2018)规定,以T49T2-0C1S为例,说明焊丝型号表示的含义:T:表示药芯焊丝。49:表示熔敷金属抗拉强度不小于490MPa。T2:表示药芯类型为金红石,采用直流反接、喷射过渡等。0:表示平焊和平角焊拉。C1表示气体组成为100%CO2。S:表示仅适用于单道焊。任务4V形坡口板对接平焊模块二CO2气体保护焊三、CO2气体保护焊的持焊枪姿势根据焊件高度,焊工身体呈下蹲、坐姿或站立姿势。如图2-41所示为焊接不同位置焊缝时的正确姿势。任务4V形坡口板对接平焊模块二CO2气体保护焊一、焊前准备1.焊件Q235钢板,300mm×100mm×10mm(见图2-38),两块组成一组焊件。2.焊丝选用E500T-1型药芯焊丝,1.0ϕmm;或者选用ER50-2型实心焊丝、1.0ϕmm。3.焊机NBC300型CO2半自动气体保护焊机。4.CO2气瓶CO2气体纯度≥99.5%。任务4V形坡口板对接平焊模块二CO2气体保护焊二、焊前清理、装配及定位焊1.焊前清理焊前必须对坡口周围20mm范围内进行清理,然后用锉刀将钝边修...
