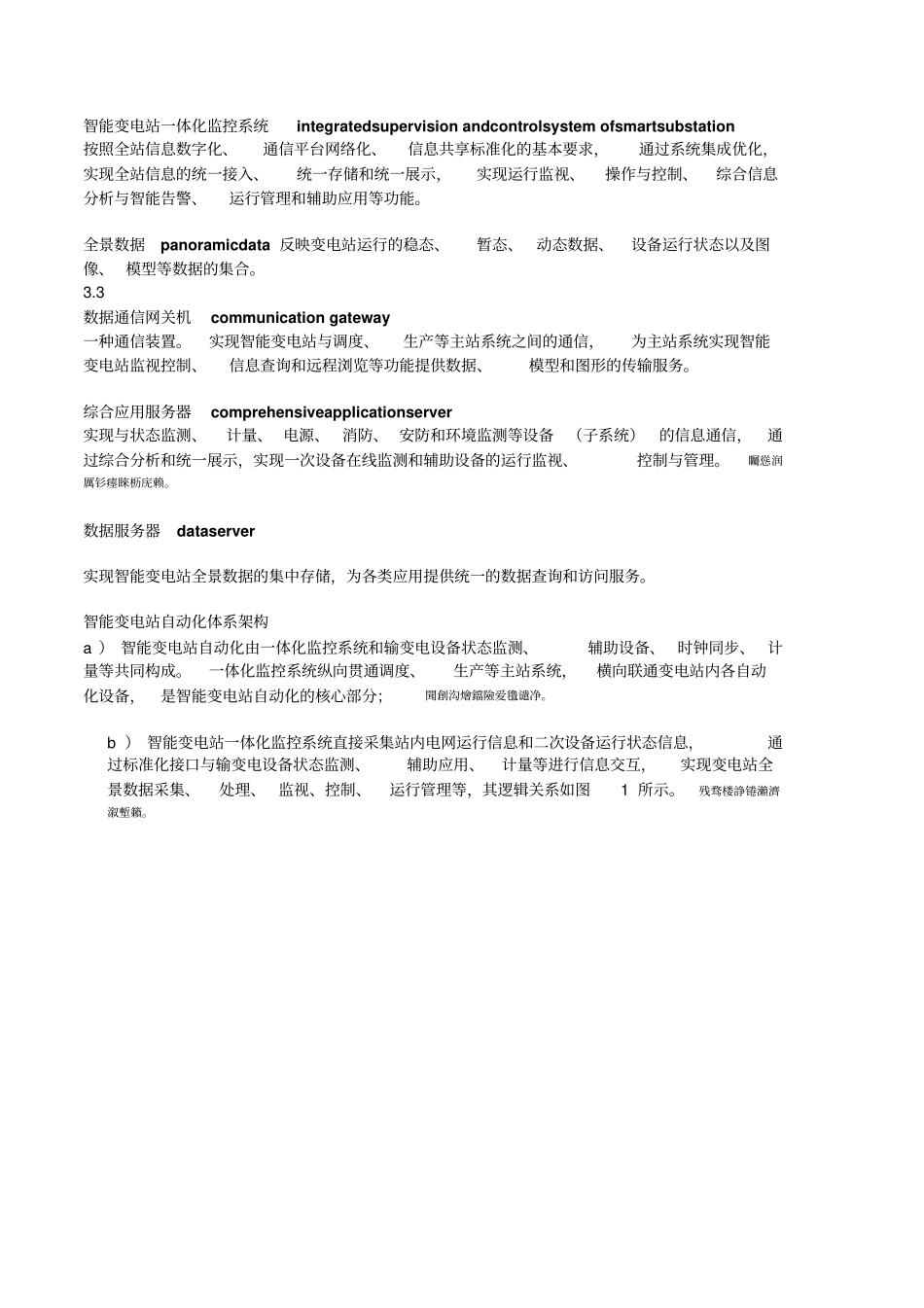

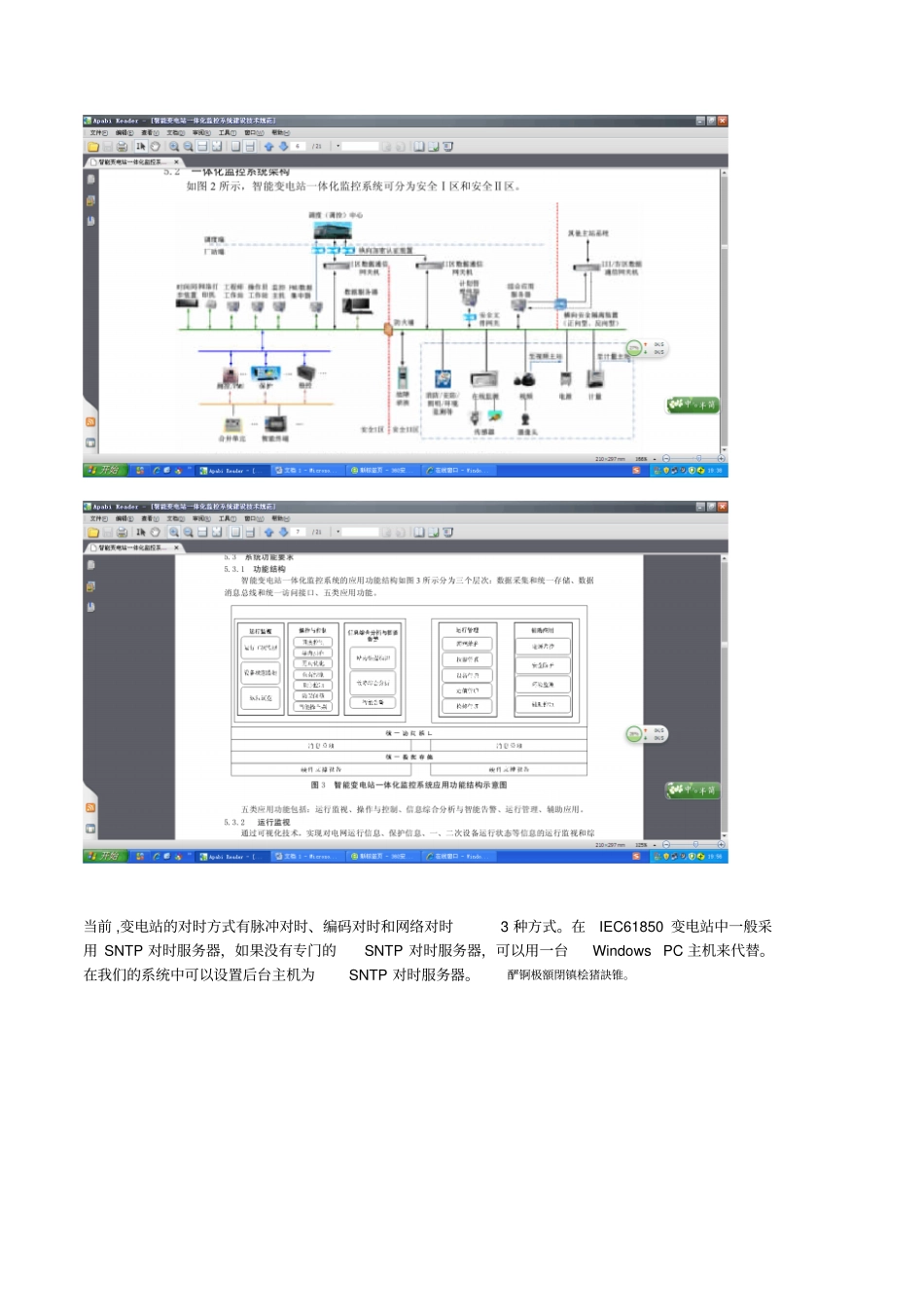

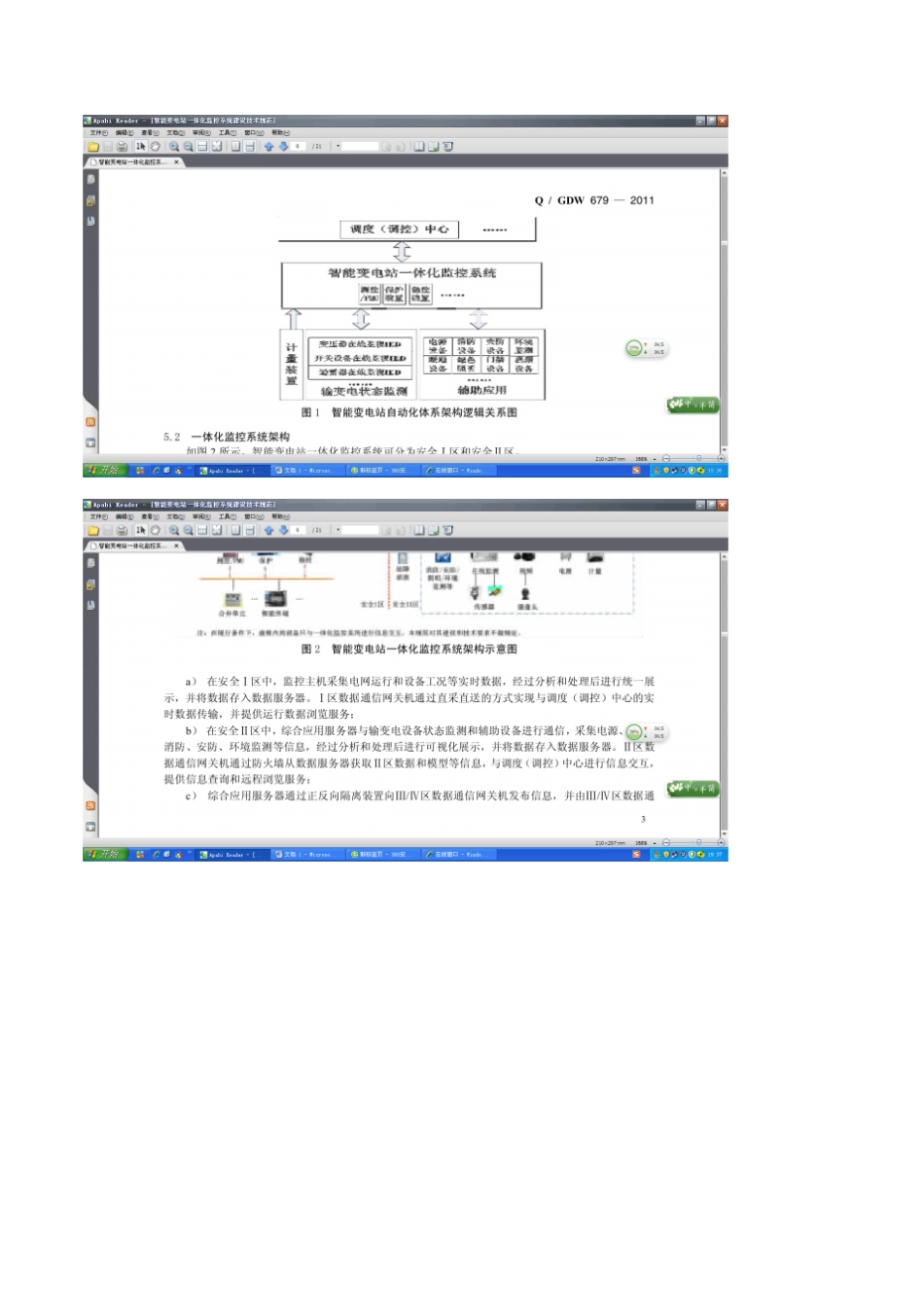

智能变电站一体化监控系统integratedsupervision andcontrolsystem ofsmartsubstation 按照全站信息数字化、通信平台网络化、信息共享标准化的基本要求，通过系统集成优化，实现全站信息的统一接入、统一存储和统一展示，实现运行监视、操作与控制、综合信息分析与智能告警、运行管理和辅助应用等功能。全景数据panoramicdata 反映变电站运行的稳态、暂态、动态数据、设备运行状态以及图像、 模型等数据的集合。3.3 数据通信网关机communication gateway 一种通信装置。实现智能变电站与调度、生产等主站系统之间的通信，为主站系统实现智能变电站监视控制、信息查询和远程浏览等功能提供数据、模型和图形的传输服务。综合应用服务器comprehensiveapplicationserver 实现与状态监测、计量、 电源、消防、 安防和环境监测等设备（子系统）的信息通信，通过综合分析和统一展示，实现一次设备在线监测和辅助设备的运行监视、控制与管理。矚慫润厲钐瘗睞枥庑赖。数据服务器dataserver 实现智能变电站全景数据的集中存储，为各类应用提供统一的数据查询和访问服务。智能变电站自动化体系架构a ） 智能变电站自动化由一体化监控系统和输变电设备状态监测、辅助设备、时钟同步、计量等共同构成。一体化监控系统纵向贯通调度、生产等主站系统，横向联通变电站内各自动化设备，是智能变电站自动化的核心部分；聞創沟燴鐺險爱氇谴净。b ） 智能变电站一体化监控系统直接采集站内电网运行信息和二次设备运行状态信息，通过标准化接口与输变电设备状态监测、辅助应用、计量等进行信息交互，实现变电站全景数据采集、处理、监视、控制、运行管理等，其逻辑关系如图1 所示。残骛楼諍锩瀨濟溆塹籟。当前 ,变电站的对时方式有脉冲对时、编码对时和网络对时3 种方式。在IEC61850 变电站中一般采用 SNTP 对时服务器，如果没有专门的SNTP 对时服务器，可以用一台Windows PC 主机来代替。在我们的系统中可以设置后台主机为SNTP 对时服务器。酽锕极額閉镇桧猪訣锥。晶振的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振，便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。彈贸摄尔霁毙攬砖卤庑。主时钟应双重化配置，支持北斗导航系统（BD ）、 全球定位系统（GPS ） 和地面授时信号，优先采用北斗导航系统，主时钟同步精度优于1 μ s ，守时精度优于1 μ s/h （ 12h...
