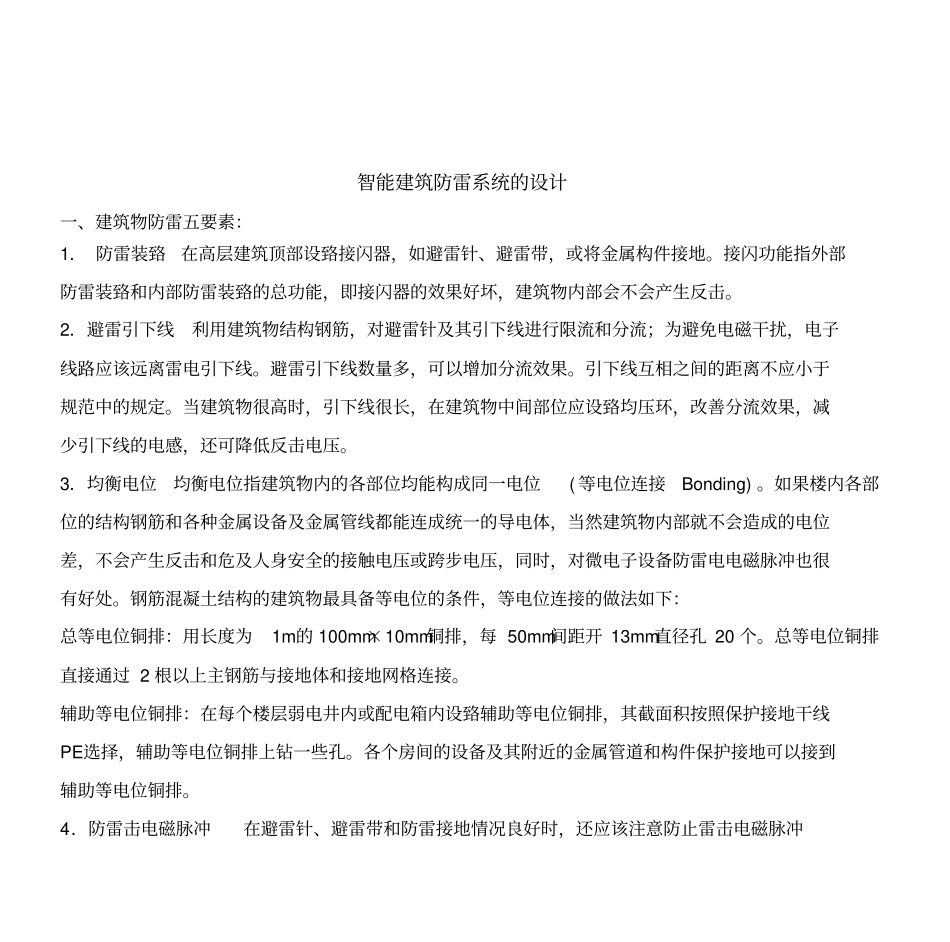

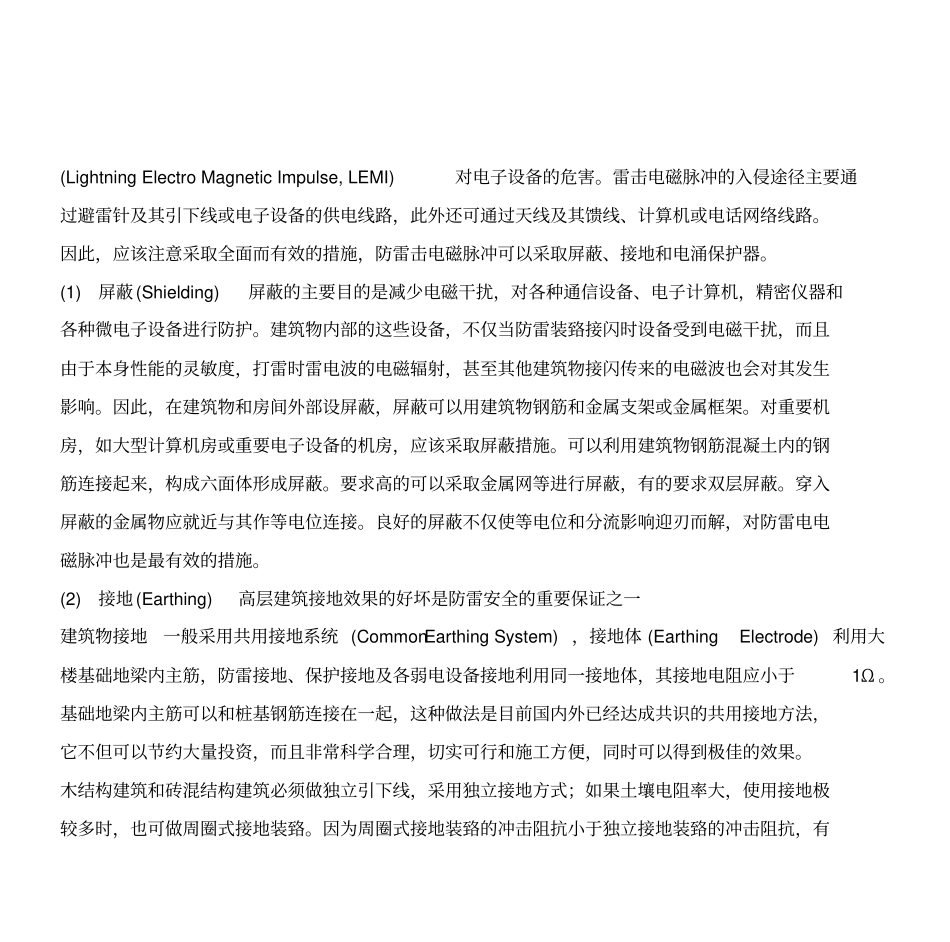

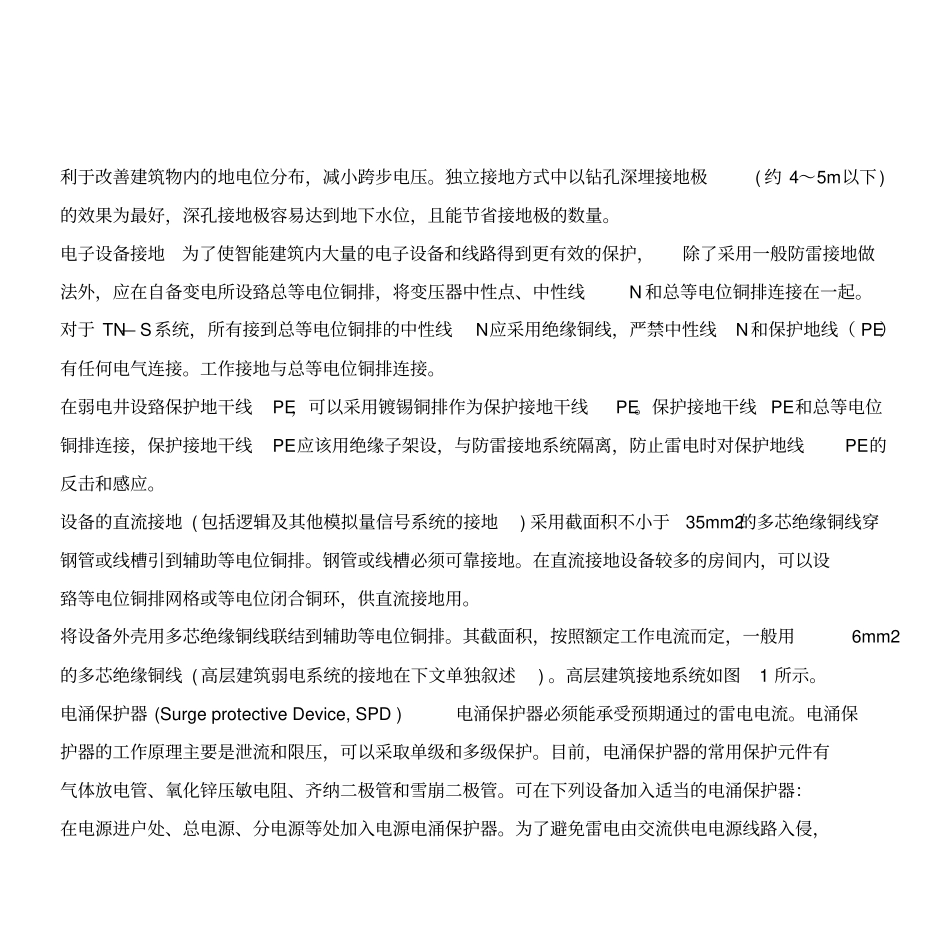

智能建筑防雷系统的设计一、建筑物防雷五要素：1． 防雷装臵在高层建筑顶部设臵接闪器，如避雷针、避雷带，或将金属构件接地。接闪功能指外部防雷装臵和内部防雷装臵的总功能，即接闪器的效果好坏，建筑物内部会不会产生反击。2．避雷引下线利用建筑物结构钢筋，对避雷针及其引下线进行限流和分流；为避免电磁干扰，电子线路应该远离雷电引下线。避雷引下线数量多，可以增加分流效果。引下线互相之间的距离不应小于规范中的规定。当建筑物很高时，引下线很长，在建筑物中间部位应设臵均压环，改善分流效果，减少引下线的电感，还可降低反击电压。3．均衡电位均衡电位指建筑物内的各部位均能构成同一电位( 等电位连接Bonding) 。如果楼内各部位的结构钢筋和各种金属设备及金属管线都能连成统一的导电体，当然建筑物内部就不会造成的电位差，不会产生反击和危及人身安全的接触电压或跨步电压，同时，对微电子设备防雷电电磁脉冲也很有好处。钢筋混凝土结构的建筑物最具备等电位的条件，等电位连接的做法如下：总等电位铜排：用长度为1m的 100mm×10mm铜排，每 50mm间距开 13mm直径孔 20 个。总等电位铜排直接通过 2 根以上主钢筋与接地体和接地网格连接。辅助等电位铜排：在每个楼层弱电井内或配电箱内设臵辅助等电位铜排，其截面积按照保护接地干线PE选择，辅助等电位铜排上钻一些孔。各个房间的设备及其附近的金属管道和构件保护接地可以接到辅助等电位铜排。4．防雷击电磁脉冲在避雷针、避雷带和防雷接地情况良好时，还应该注意防止雷击电磁脉冲(Lightning Electro Magnetic Impulse, LEMI)对电子设备的危害。雷击电磁脉冲的入侵途径主要通过避雷针及其引下线或电子设备的供电线路，此外还可通过天线及其馈线、计算机或电话网络线路。因此，应该注意采取全面而有效的措施，防雷击电磁脉冲可以采取屏蔽、接地和电涌保护器。(1) 屏蔽(Shielding) 屏蔽的主要目的是减少电磁干扰，对各种通信设备、电子计算机，精密仪器和各种微电子设备进行防护。建筑物内部的这些设备，不仅当防雷装臵接闪时设备受到电磁干扰，而且由于本身性能的灵敏度，打雷时雷电波的电磁辐射，甚至其他建筑物接闪传来的电磁波也会对其发生影响。因此，在建筑物和房间外部设屏蔽，屏蔽可以用建筑物钢筋和金属支架或金属框架。对重要机房，如大型计算机房或重要电子设备的机房，应该采取屏蔽措施。可以利用建筑物钢筋混凝土内的钢筋连接起来，构成六面体形成屏蔽。...
