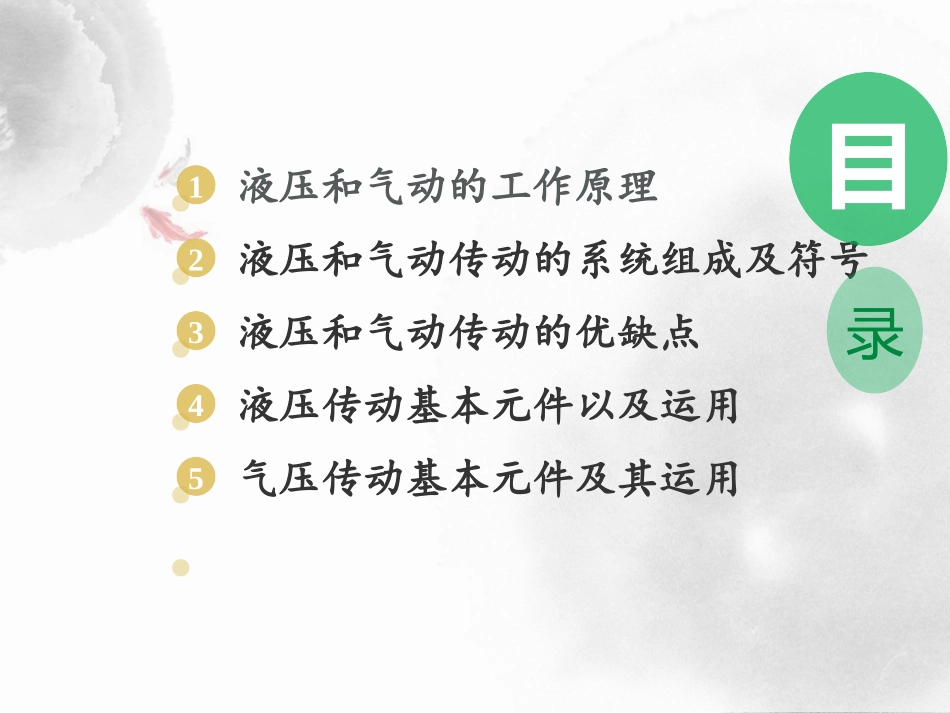

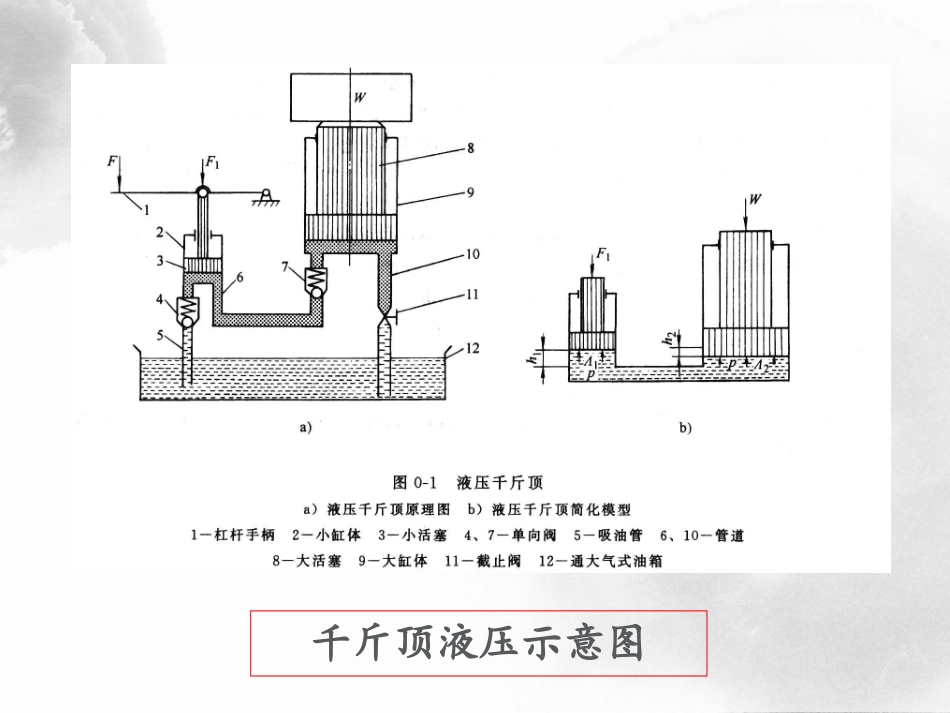

如何查看液压气控图纸------范明1液压和气动的工作原理2液压和气动传动的系统组成及符号3液压和气动传动的优缺点4液压传动基本元件以及运用5气压传动基本元件及其运用目录千斤顶液压示意图液压与气压传动的基本工作原理是相似的，现以图0－1所示的液压千斤顶来简述液压传动的工作原理。由图0－1a可知，大缸体9和大活塞8组成举升液压缸。杠杆手柄1、小缸体2、小活塞3、单向阀4和7组成手动液压泵。如提起手柄使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开通过吸油管5从油箱12中吸油；用力压下手柄，小活塞下移，小活塞下腔压力升高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入大缸体9的下腔，迫使大活塞8向上移动，顶起重物。1，液压和气控的工作原理再次提起手柄吸油时，举升缸下腔的压力油将力图倒流入手动泵内，但此时单向阀7自动关闭，使油液不能倒流，从而保证了重物不会自行下落。不断地往复扳动手柄，就能不断地把油液压入举升缸下腔，使重逐渐地升起。如果打开截止阀11，举升缸下腔的油液通过管道10、阀11流回油箱，大活塞在重物和自重作用。2，液压传动的系统组成及图形符号1—油箱；2—过滤器；3—液压泵；4—溢流阀；5—流量控制阀；6—换向阀；7—液压缸；8—工作台；9、10—管道3，液压传动系统组成一个完整的、能够正常工作的液压系统，应该由以下五个主要部分来组成：（1）动力元件：将机械能转换成流体压力能的装置。常见的是液压泵，为系统提供压力油液。（2）执行元件：将流体的压力能转换成机械能输出的装置。它可以是作直线运动的液压缸，也可以是作回转运动的液压马达、摆动缸。（3）控制元件：对系统中流体的压力、流量及流动方向进行控制和调节的装置，以及进行信号转换、逻辑运算和放大等功能的信号控制元件，如图a中的溢流阀、流量控制阀和换向阀。（4）辅助元件：保证系统正常工作所需的上述三种以外的装置，如图a中的过滤器、油箱和管件。（5）工作介质：用它进行能量和信号的传递。液压系统以液压油液作为工作介质。2，气压传动的系统组成及图形符号二，液压和气动传动优缺点1，液压传动的优点液压与气压传动元件的布置不受严格的空间位置限制，系统中各部分用管道连接，布局安装有很大的灵活性，能构成用其他方法难以组成的复杂系统。在同等体积下，液压装置能产生出更大的动力，也就是说，在同等功率下，液压装置的体积小、重量轻、结构紧凑，即：它具有大的功率密度或力密度，力密度在这里指工作压力。液压装置容易做到对速度的无级调节，而且调速范围大，可以达到2000：1，对速度的调节还可以在工作过程中进行。2，气动传动的优点气压传动系统的介质是空气，它取之不尽用之不竭，成本较低，用后的空气可以排到大气中去，不会污染环境。气压传动的工作介质粘度很小，所以流动阻力很小，压力损失小，便于集中供气和远距离输送，便于使用。气压传动工作环境适应性好。可以根据不同场合，采用相应材料，使元件能够在恶劣的环境（强振动、强冲击、强腐蚀和强辐射等）下进行正常工作。气压传动有较好的自保持能力。即使气源停止工作，或气阀关闭，气压传动系统仍可维持一个稳定压力。3，液压传动的缺点在传动过程中，能量需经两次转换，传动效率偏低由于传动介质的可压缩性和泄露等因素的影响，不能严格保证定比传动。液压与气动元件制造精度高，系统工作过程中发生故障不易诊断。液压传动性能对温度比较敏感，不能在高温下工作，采用石油基液压油作传动介质时，还需注意防火问题。4，气动传动的点缺气压传动系统的工作压力低，因此气压传动装置的推力一般不宜大于10～40kN，仅适用于小功率场合，在相同输出力的情况下，气压传动装置比液压传动装置尺寸大。由于空气的可压缩性大，气压传动系统的速度稳定性差，位置和速度控制精度不高。气压传动系统的噪声大。气压传动工作介质本身没有润滑性。气压传动装置的信号传递速度限制在声速（约340m/s）范围内，所以它的工作频率和响应速度不如电子装置，并且信号要产生较大的失真和延滞，也不便于构成较复杂的回路，但这个缺点对工业生产过...
