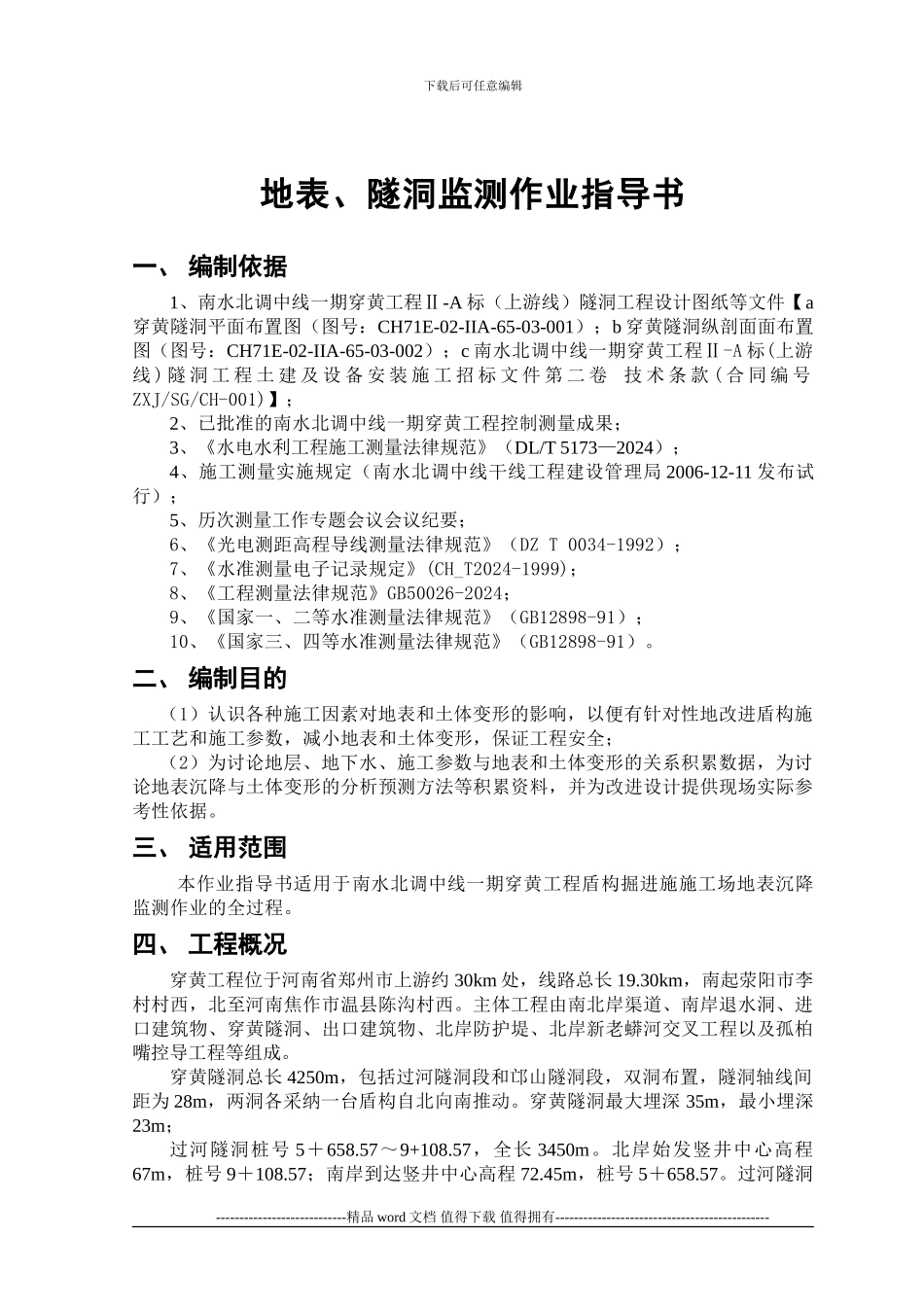

下载后可任意编辑地表、隧洞监测作业指导书一、 编制依据1、南水北调中线一期穿黄工程Ⅱ-A 标（上游线）隧洞工程设计图纸等文件【a穿黄隧洞平面布置图（图号：CH71E-02-IIA-65-03-001）；b 穿黄隧洞纵剖面面布置图（图号：CH71E-02-IIA-65-03-002）；c 南水北调中线一期穿黄工程Ⅱ-A 标(上游线 ) 隧 洞 工 程 土 建 及 设 备 安 装 施 工 招 标 文 件 第 二 卷 技 术 条 款 ( 合 同 编 号ZXJ/SG/CH-001)】；2、已批准的南水北调中线一期穿黄工程控制测量成果；3、《水电水利工程施工测量法律规范》（DL/T 5173—2024）；4、施工测量实施规定（南水北调中线干线工程建设管理局 2006-12-11 发布试行）；5、历次测量工作专题会议会议纪要；6、《光电测距高程导线测量法律规范》（DZ T 0034-1992）；7、《水准测量电子记录规定》(CH_T2024-1999)；8、《工程测量法律规范》GB50026-2024；9、《国家一、二等水准测量法律规范》（GB12898-91）；10、《国家三、四等水准测量法律规范》（GB12898-91）。 二、 编制目的（1）认识各种施工因素对地表和土体变形的影响，以便有针对性地改进盾构施工工艺和施工参数，减小地表和土体变形，保证工程安全；（2）为讨论地层、地下水、施工参数与地表和土体变形的关系积累数据，为讨论地表沉降与土体变形的分析预测方法等积累资料，并为改进设计提供现场实际参考性依据。三、 适用范围 本作业指导书适用于南水北调中线一期穿黄工程盾构掘进施施工场地表沉降监测作业的全过程。四、 工程概况穿黄工程位于河南省郑州市上游约 30km 处，线路总长 19.30km，南起荥阳市李村村西，北至河南焦作市温县陈沟村西。主体工程由南北岸渠道、南岸退水洞、进口建筑物、穿黄隧洞、出口建筑物、北岸防护堤、北岸新老蟒河交叉工程以及孤柏嘴控导工程等组成。 穿黄隧洞总长 4250m，包括过河隧洞段和邙山隧洞段，双洞布置，隧洞轴线间距为 28m，两洞各采纳一台盾构自北向南推动。穿黄隧洞最大埋深 35m，最小埋深23m；过河隧洞桩号 5＋658.57～9+108.57，全长 3450m。北岸始发竖井中心高程67m，桩号 9＋108.57；南岸到达竖井中心高程 72.45m，桩号 5＋658.57。过河隧洞----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑穿越的主要地层为 Q2粉质壤土、Q41砂层和砂砾（泥砾）石层。本工程隧道所...
