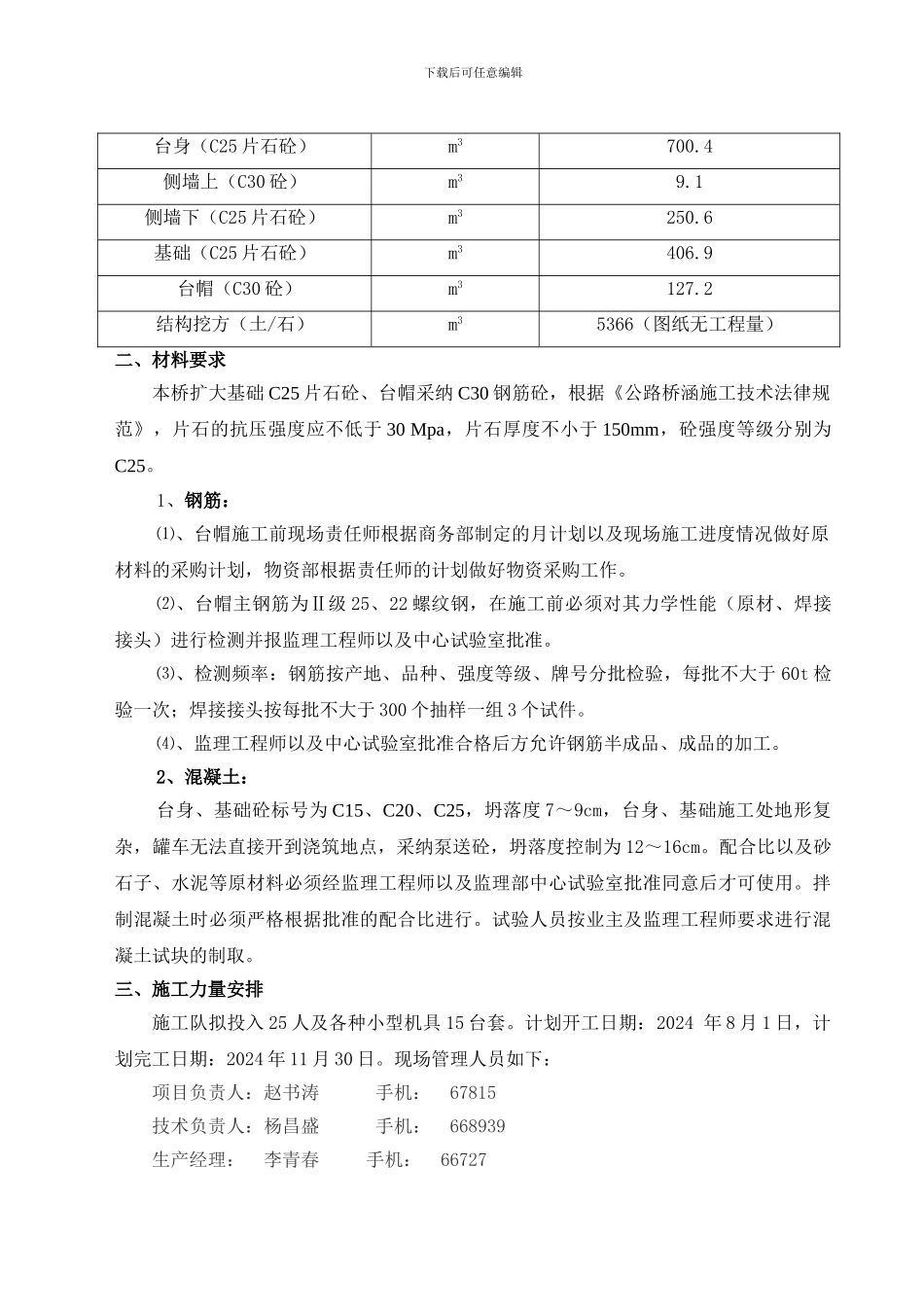

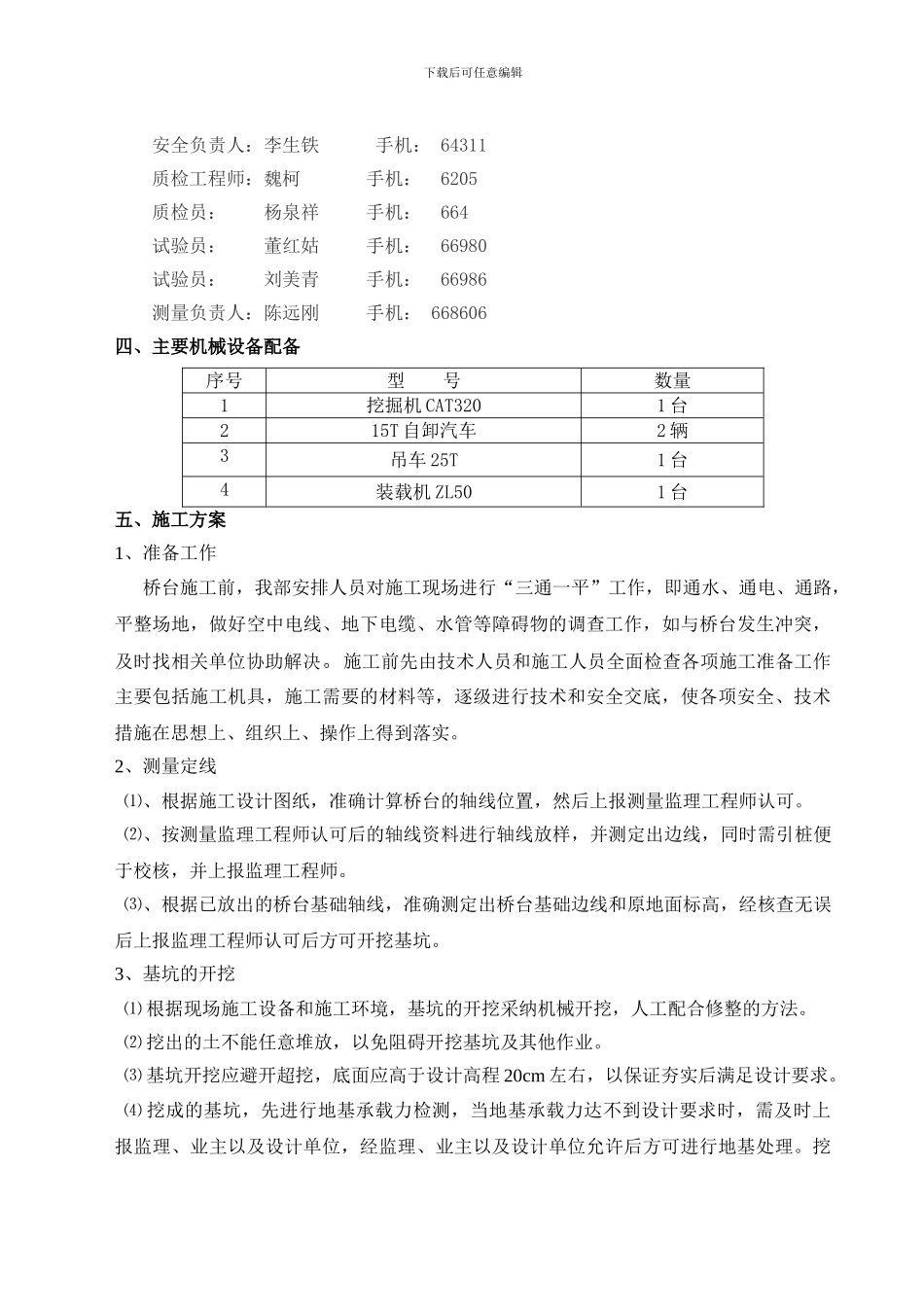

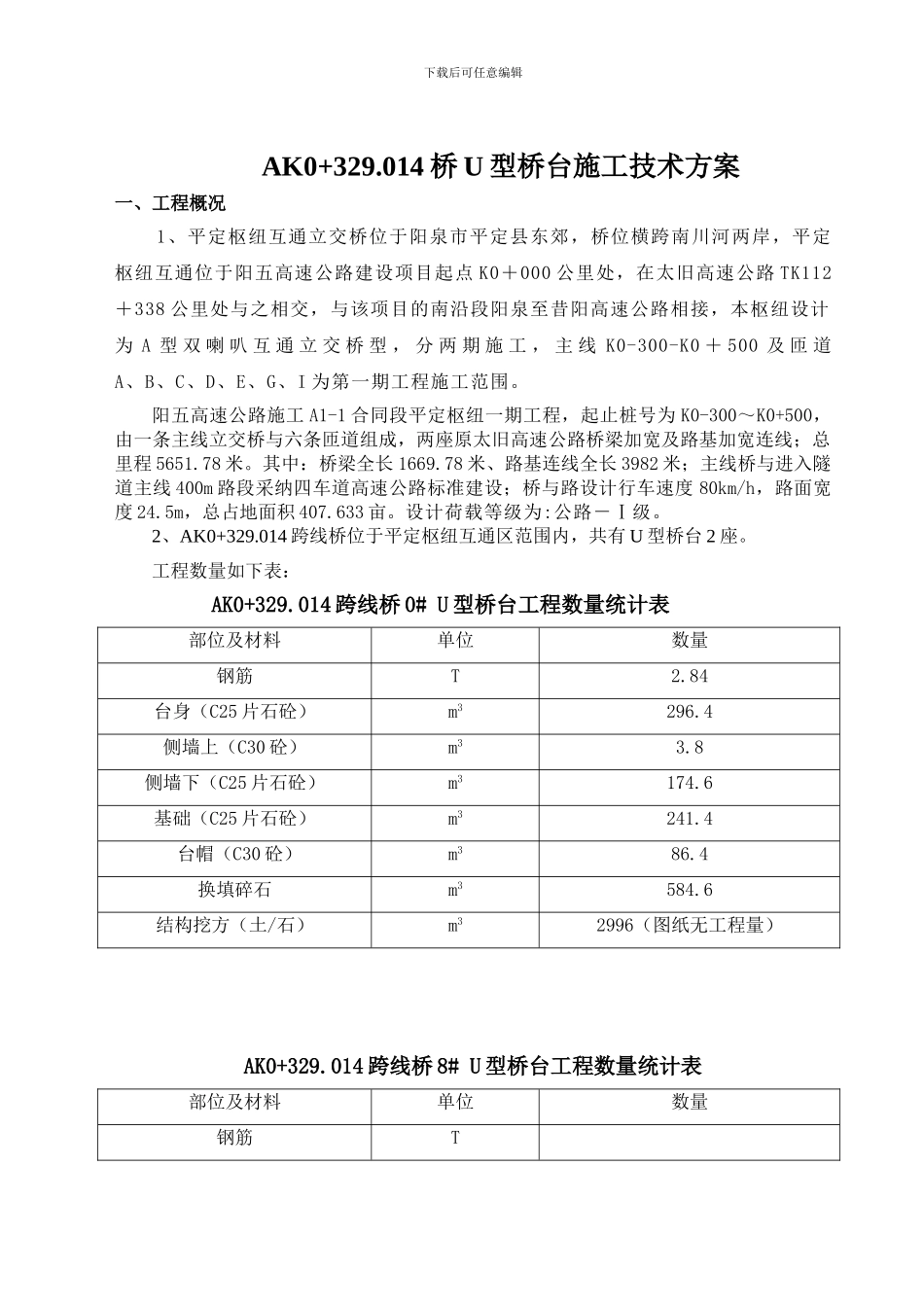

下载后可任意编辑AK0+329.014 桥 U 型桥台施工技术方案一、工程概况1、平定枢纽互通立交桥位于阳泉市平定县东郊，桥位横跨南川河两岸，平定枢纽互通位于阳五高速公路建设项目起点 K0＋000 公里处，在太旧高速公路 TK112＋338 公里处与之相交，与该项目的南沿段阳泉至昔阳高速公路相接，本枢纽设计为 A 型 双 喇 叭 互 通 立 交 桥 型 ， 分 两 期 施 工 ， 主 线 K0-300-K0 ＋ 500 及 匝 道A、B、C、D、E、G、I 为第一期工程施工范围。阳五高速公路施工 A1-1 合同段平定枢纽一期工程，起止桩号为 K0-300～K0+500，由一条主线立交桥与六条匝道组成，两座原太旧高速公路桥梁加宽及路基加宽连线；总里程 5651.78 米。其中：桥梁全长 1669.78 米、路基连线全长 3982 米；主线桥与进入隧道主线 400m 路段采纳四车道高速公路标准建设；桥与路设计行车速度 80km/h，路面宽度 24.5m，总占地面积 407.633 亩。设计荷载等级为:公路－Ⅰ级。2、AK0+329.014 跨线桥位于平定枢纽互通区范围内，共有 U 型桥台 2 座。工程数量如下表：AK0+329.014 跨线桥 0# U 型桥台工程数量统计表部位及材料单位数量钢筋T2.84台身（C25 片石砼）m3296.4侧墙上（C30 砼）m33.8侧墙下（C25 片石砼）m3174.6基础（C25 片石砼）m3241.4 台帽（C30 砼）m386.4换填碎石m3584.6结构挖方（土/石）m32996（图纸无工程量）AK0+329.014 跨线桥 8# U 型桥台工程数量统计表部位及材料单位数量钢筋T下载后可任意编辑台身（C25 片石砼）m3700.4侧墙上（C30 砼）m39.1侧墙下（C25 片石砼）m3250.6基础（C25 片石砼）m3406.9 台帽（C30 砼）m3127.2结构挖方（土/石）m35366（图纸无工程量）二、材料要求本桥扩大基础 C25 片石砼、台帽采纳 C30 钢筋砼，根据《公路桥涵施工技术法律规范》，片石的抗压强度应不低于 30 Mpa，片石厚度不小于 150mm，砼强度等级分别为C25。1、钢筋：⑴、台帽施工前现场责任师根据商务部制定的月计划以及现场施工进度情况做好原材料的采购计划，物资部根据责任师的计划做好物资采购工作。⑵、台帽主钢筋为Ⅱ级 25、22 螺纹钢，在施工前必须对其力学性能（原材、焊接接头）进行检测并报监理工程师以及中心试验室批准。⑶、检测频率：钢筋按产地、品种、强度等级、牌号分批检验，每批不大于 60t 检验一次；焊接接头按每批不大于 300 个抽样一组 3 个试件。⑷、监理工程师以及...
