A匝道桥现浇箱梁施工方案VIP免费

A匝道桥现浇箱梁施工方案_第1页
1/41

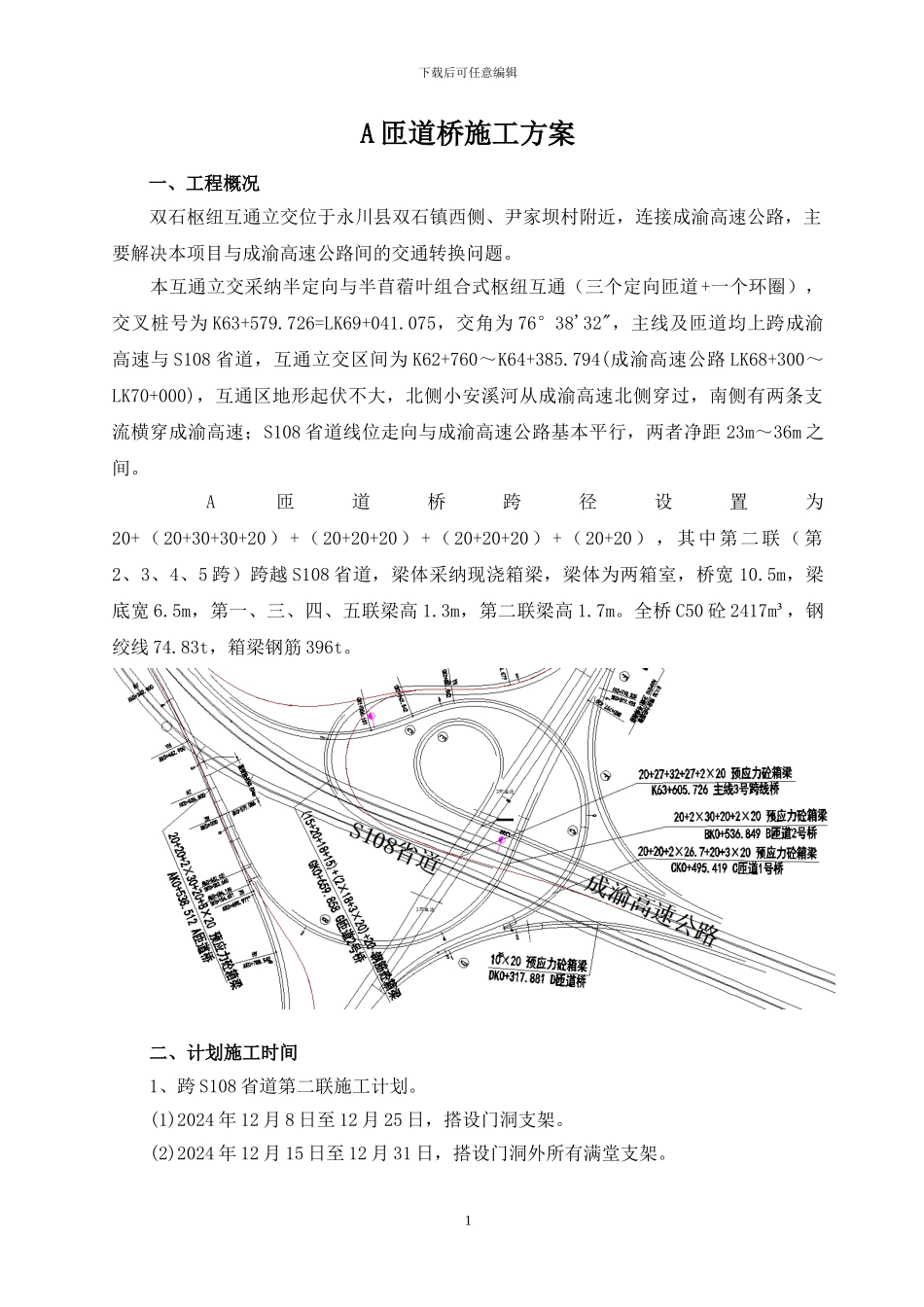

A匝道桥现浇箱梁施工方案_第2页
2/41

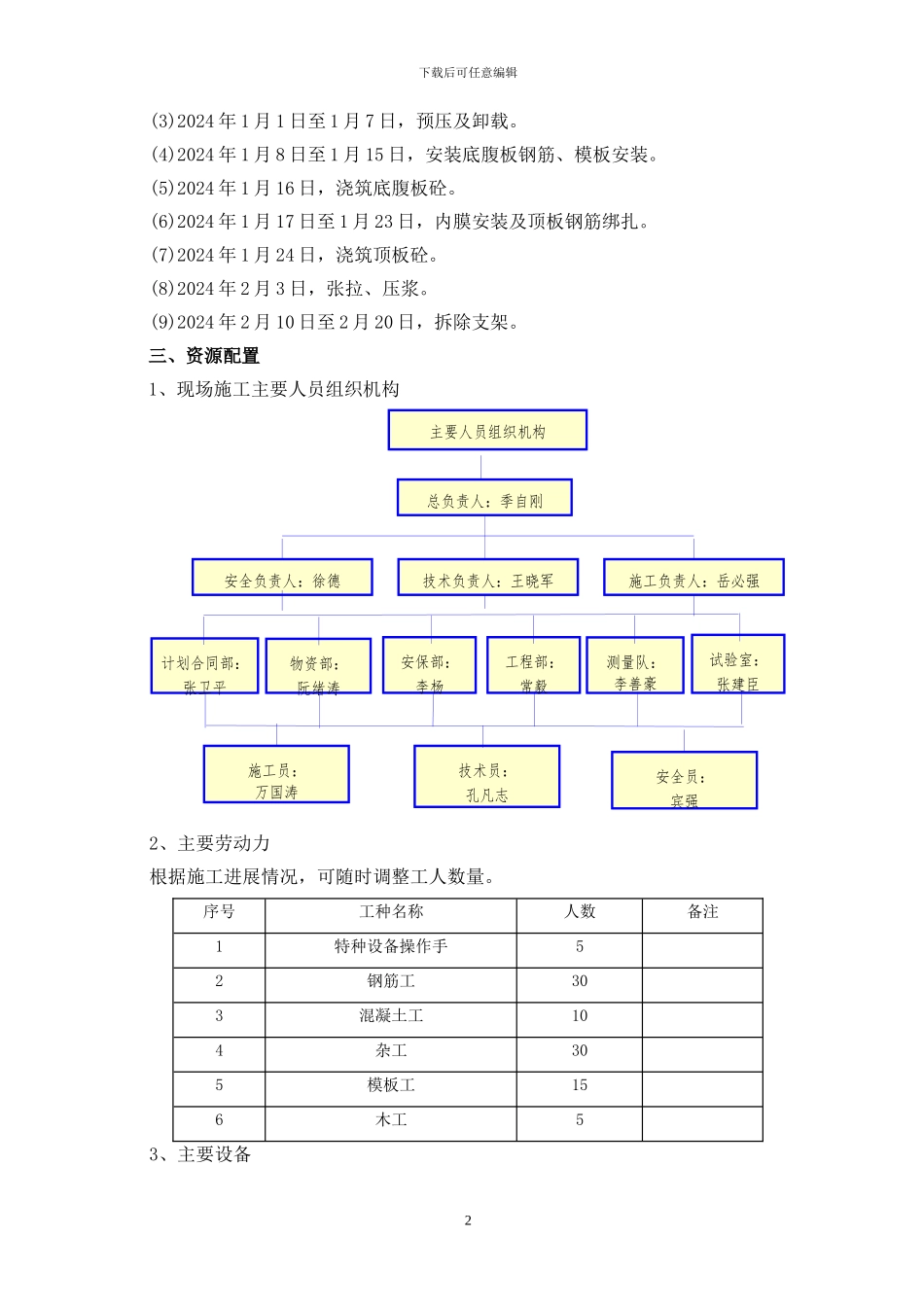

A匝道桥现浇箱梁施工方案_第3页
3/41
下载后可任意编辑重庆三环高速公路铜梁至永川段K53+500~K64+385.794施工方案目录表编制: 复核: 重庆三环铜永段土建五标项目经理部二○一四年五月1下载后可任意编辑A 匝道桥施工方案一、工程概况双石枢纽互通立交位于永川县双石镇西侧、尹家坝村附近,连接成渝高速公路,主要解决本项目与成渝高速公路间的交通转换问题。 本互通立交采纳半定向与半苜蓿叶组合式枢纽互通(三个定向匝道+一个环圈),交叉桩号为 K63+579.726=LK69+041.075,交角为 76°38'32",主线及匝道均上跨成渝高速与 S108 省道,互通立交区间为 K62+760~K64+385.794(成渝高速公路 LK68+300~LK70+000),互通区地形起伏不大,北侧小安溪河从成渝高速北侧穿过,南侧有两条支流横穿成渝高速;S108 省道线位走向与成渝高速公路基本平行,两者净距 23m~36m 之间。 A匝道桥跨径设置为20+(20+30+30+20)+(20+20+20)+(20+20+20)+(20+20),其中第二联(第2、3、4、5 跨)跨越 S108 省道,梁体采纳现浇箱梁,梁体为两箱室,桥宽 10.5m,梁底宽 6.5m,第一、三、四、五联梁高 1.3m,第二联梁高 1.7m。全桥 C50 砼 2417m³,钢绞线 74.83t,箱梁钢筋 396t。 二、计划施工时间1、跨 S108 省道第二联施工计划。(1)2024 年 12 月 8 日至 12 月 25 日,搭设门洞支架。(2)2024 年 12 月 15 日至 12 月 31 日,搭设门洞外所有满堂支架。2下载后可任意编辑(3)2024 年 1 月 1 日至 1 月 7 日,预压及卸载。(4)2024 年 1 月 8 日至 1 月 15 日,安装底腹板钢筋、模板安装。(5)2024 年 1 月 16 日,浇筑底腹板砼。(6)2024 年 1 月 17 日至 1 月 23 日,内膜安装及顶板钢筋绑扎。(7)2024 年 1 月 24 日,浇筑顶板砼。(8)2024 年 2 月 3 日,张拉、压浆。(9)2024 年 2 月 10 日至 2 月 20 日,拆除支架。三、资源配置1、现场施工主要人员组织机构2、主要劳动力根据施工进展情况,可随时调整工人数量。序号工种名称人数备注1特种设备操作手52钢筋工303混凝土工104杂工305模板工156木工53、主要设备技术员:孔凡志安全负责人:徐德计划合同部:张卫平测量队:李善豪物资部:阮绪涛工程部:常毅试验室:张建臣安保部:李杨总负责人:季自刚施工负责人:岳必强技术负责人:王晓军主要人员组织机构施工员:万国涛安全员:宾强3下载后可任意编辑序号名称规格数量备注1振捣棒6 台2洒水车台1带...
