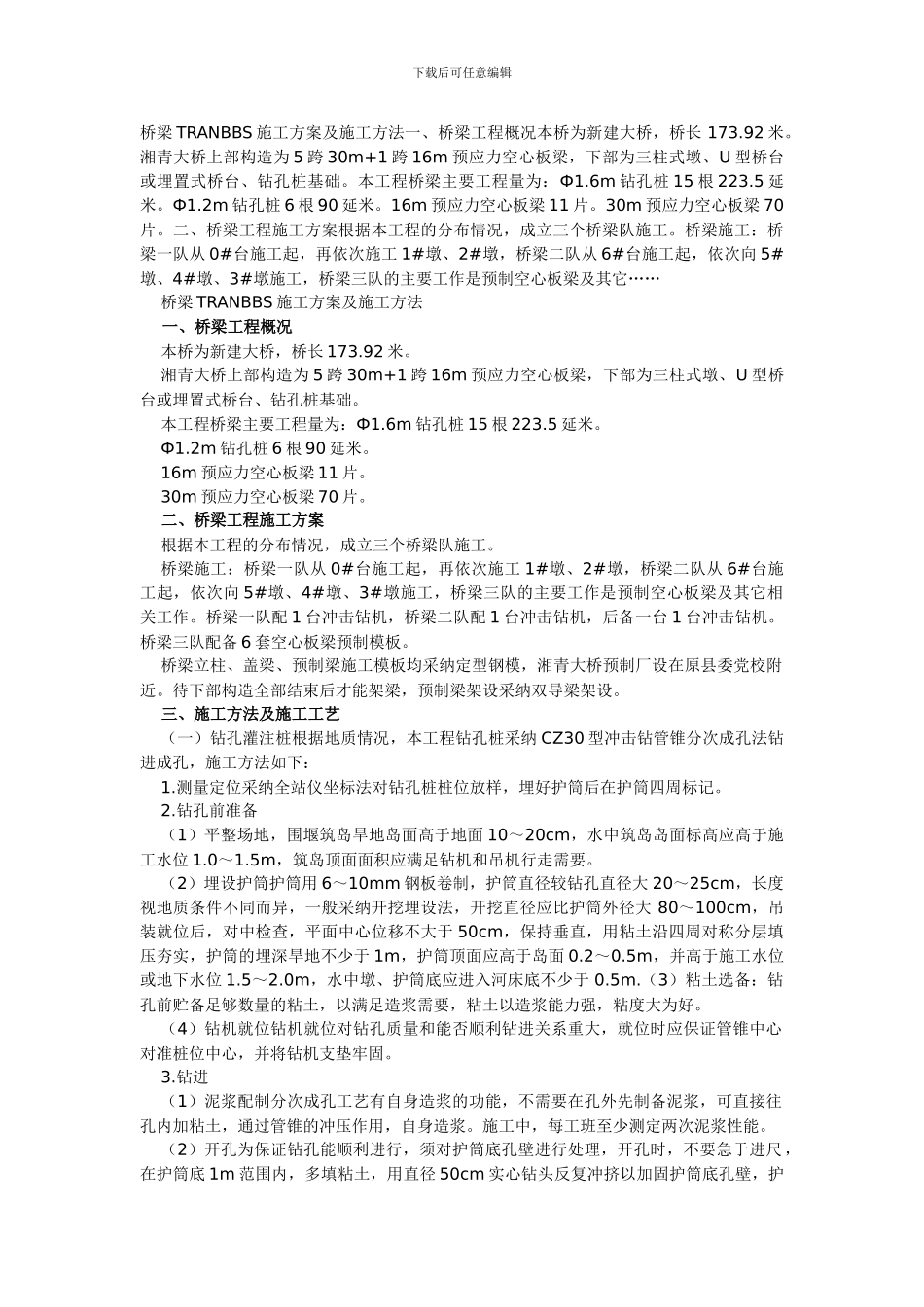

下载后可任意编辑桥梁 TRANBBS 施工方案及施工方法一、桥梁工程概况本桥为新建大桥，桥长 173.92 米。湘青大桥上部构造为 5 跨 30m+1 跨 16m 预应力空心板梁，下部为三柱式墩、U 型桥台或埋置式桥台、钻孔桩基础。本工程桥梁主要工程量为：Ф1.6m 钻孔桩 15 根 223.5 延米。Ф1.2m 钻孔桩 6 根 90 延米。16m 预应力空心板梁 11 片。30m 预应力空心板梁 70片。二、桥梁工程施工方案根据本工程的分布情况，成立三个桥梁队施工。桥梁施工：桥梁一队从 0#台施工起，再依次施工 1#墩、2#墩，桥梁二队从 6#台施工起，依次向 5#墩、4#墩、3#墩施工，桥梁三队的主要工作是预制空心板梁及其它…… 桥梁 TRANBBS 施工方案及施工方法 一、桥梁工程概况 本桥为新建大桥，桥长 173.92 米。 湘青大桥上部构造为 5 跨 30m+1 跨 16m 预应力空心板梁，下部为三柱式墩、U 型桥台或埋置式桥台、钻孔桩基础。 本工程桥梁主要工程量为：Ф1.6m 钻孔桩 15 根 223.5 延米。 Ф1.2m 钻孔桩 6 根 90 延米。 16m 预应力空心板梁 11 片。 30m 预应力空心板梁 70 片。 二、桥梁工程施工方案 根据本工程的分布情况，成立三个桥梁队施工。 桥梁施工：桥梁一队从 0#台施工起，再依次施工 1#墩、2#墩，桥梁二队从 6#台施工起，依次向 5#墩、4#墩、3#墩施工，桥梁三队的主要工作是预制空心板梁及其它相关工作。桥梁一队配 1 台冲击钻机，桥梁二队配 1 台冲击钻机，后备一台 1 台冲击钻机。桥梁三队配备 6 套空心板梁预制模板。 桥梁立柱、盖梁、预制梁施工模板均采纳定型钢模，湘青大桥预制厂设在原县委党校附近。待下部构造全部结束后才能架梁，预制梁架设采纳双导梁架设。 三、施工方法及施工工艺 （一）钻孔灌注桩根据地质情况，本工程钻孔桩采纳 CZ30 型冲击钻管锥分次成孔法钻进成孔，施工方法如下： 1.测量定位采纳全站仪坐标法对钻孔桩桩位放样，埋好护筒后在护筒四周标记。 2.钻孔前准备 （1）平整场地，围堰筑岛旱地岛面高于地面 10～20cm，水中筑岛岛面标高应高于施工水位 1.0～1.5m，筑岛顶面面积应满足钻机和吊机行走需要。 （2）埋设护筒护筒用 6～10mm 钢板卷制，护筒直径较钻孔直径大 20～25cm，长度视地质条件不同而异，一般采纳开挖埋设法，开挖直径应比护筒外径大 80～100cm，吊装就位后，对中检查，平面中心位移不大于 50cm，保持垂直，用粘土沿四周对称分层填...
