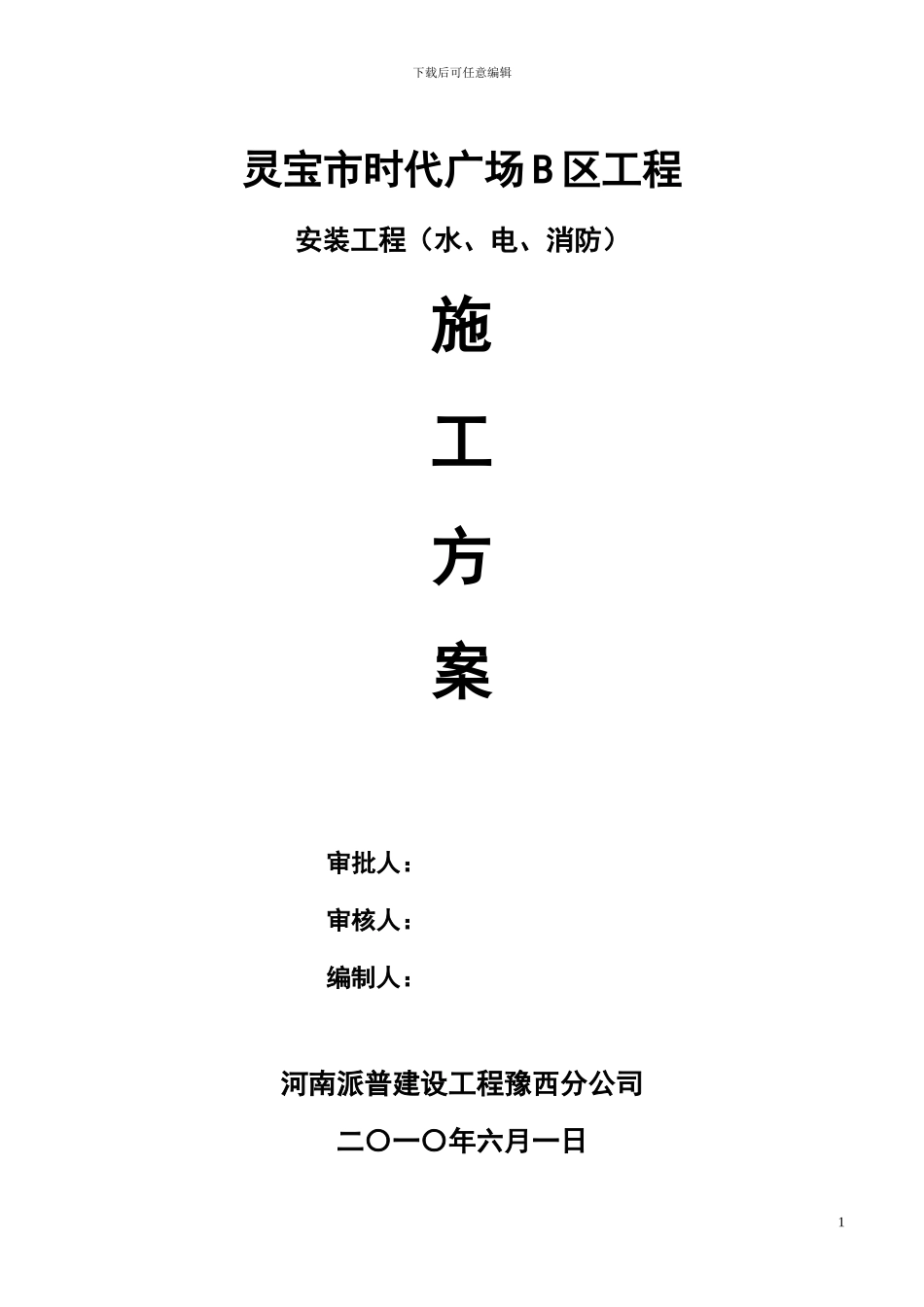

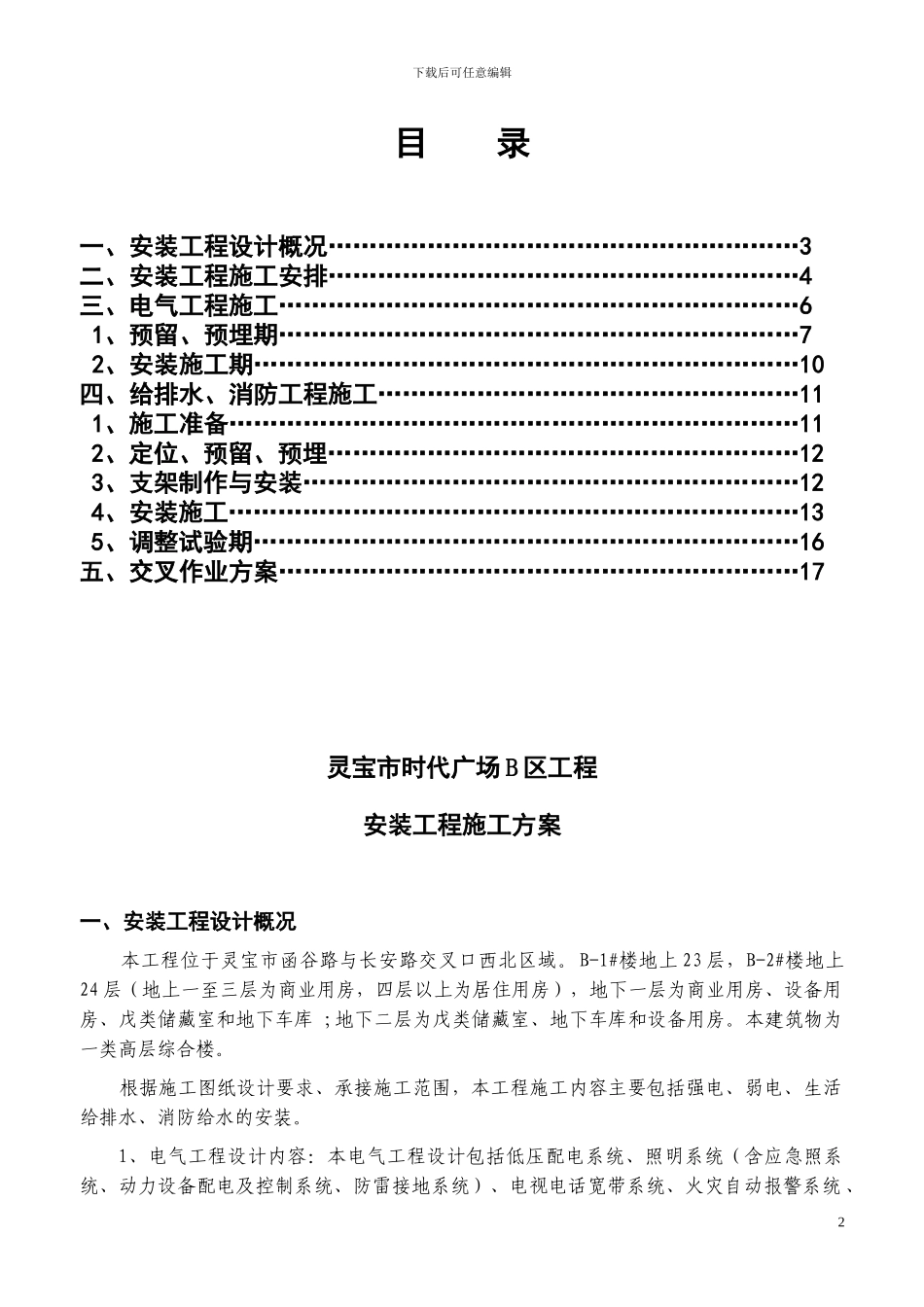

下载后可任意编辑灵宝市时代广场 B 区工程安装工程（水、电、消防）施工方案审批人：审核人：编制人：河南派普建设工程豫西分公司二〇一〇年六月一日1下载后可任意编辑目 录一、安装工程设计概况…………………………………………………3二、安装工程施工安排…………………………………………………4三、电气工程施工………………………………………………………6 1、预留、预埋期………………………………………………………7 2、安装施工期…………………………………………………………10四、给排水、消防工程施工……………………………………………11 1、施工准备……………………………………………………………112、定位、预留、预埋…………………………………………………123、支架制作与安装……………………………………………………124、安装施工……………………………………………………………135、调整试验期…………………………………………………………16五、交叉作业方案………………………………………………………17灵宝市时代广场 B 区工程安装工程施工方案一、安装工程设计概况 本工程位于灵宝市函谷路与长安路交叉口西北区域。B-1#楼地上 23 层，B-2#楼地上24 层（地上一至三层为商业用房，四层以上为居住用房），地下一层为商业用房、设备用房、戊类储藏室和地下车库 ;地下二层为戊类储藏室、地下车库和设备用房。本建筑物为一类高层综合楼。 根据施工图纸设计要求、承接施工范围，本工程施工内容主要包括强电、弱电、生活给排水、消防给水的安装。1、电气工程设计内容：本电气工程设计包括低压配电系统、照明系统（含应急照系统、动力设备配电及控制系统、防雷接地系统）、电视电话宽带系统、火灾自动报警系统 、2下载后可任意编辑可视对讲视频监控系统。低压配电系统在地下室设高低压配电室，公建部份电气线路主干线在吊顶上金属线槽内敷设，支线采纳金属线槽-穿管暗敷混合方式；照明系统住宅室内布线均采纳穿阻燃 PVC管暗敷，整个低压系统采纳三相五线制供电到各用电处；防雷与保护接地系统拟利用结构钢筋作共用接地体，系统接地之总电阻不大于 1 欧姆；火灾自动报警弱电系统中设有手动报警按纽和广播对讲系统以及感烟、感温探测器等；电视电话宽带系统电视电话宽带信号由 B-2#楼-1 层弱电机房引入，沿桥架敷设和穿 PVC 管暗敷设；可视对讲视频监控系统单元入口可视对讲主机在门上安装，室内安...
