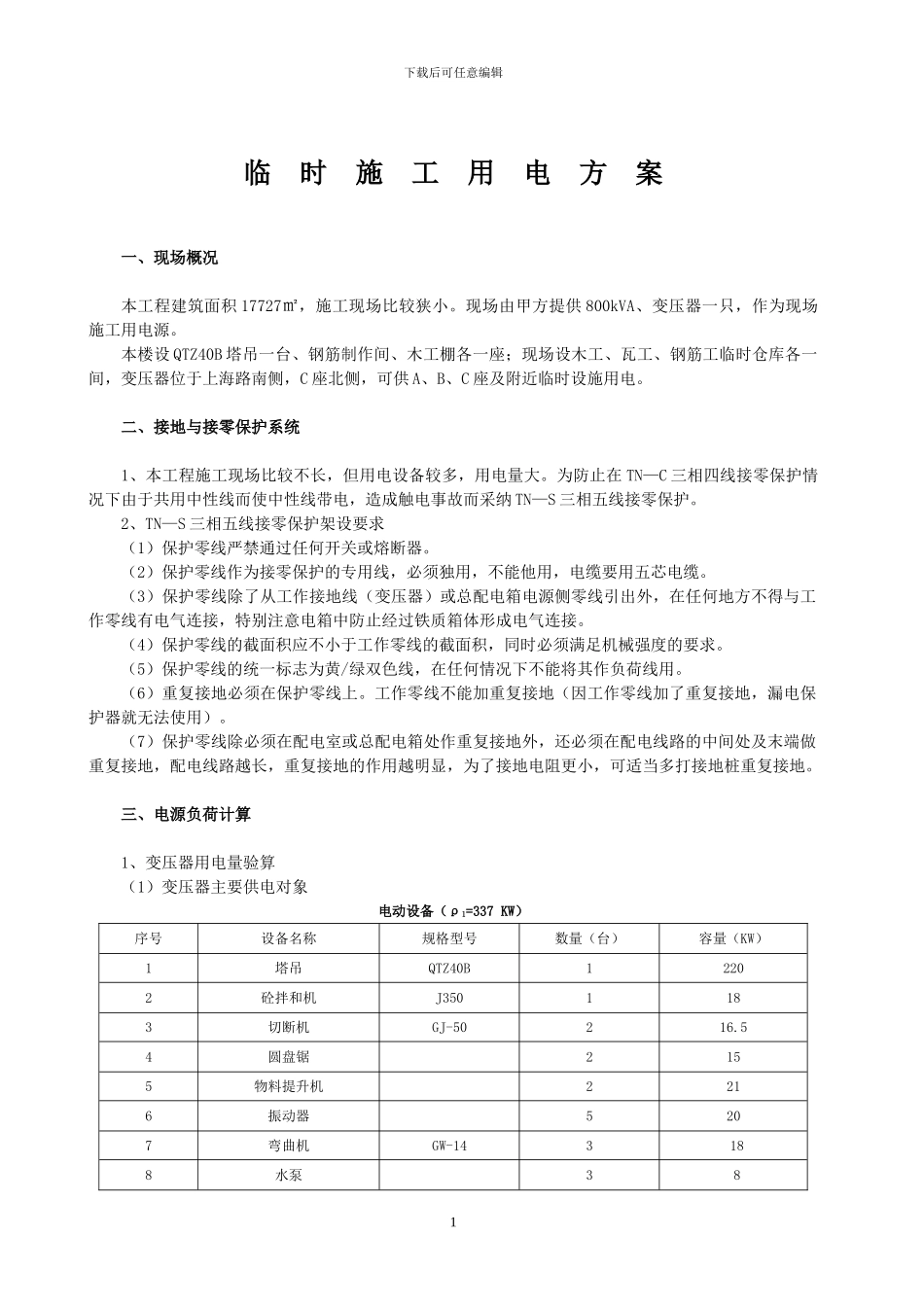

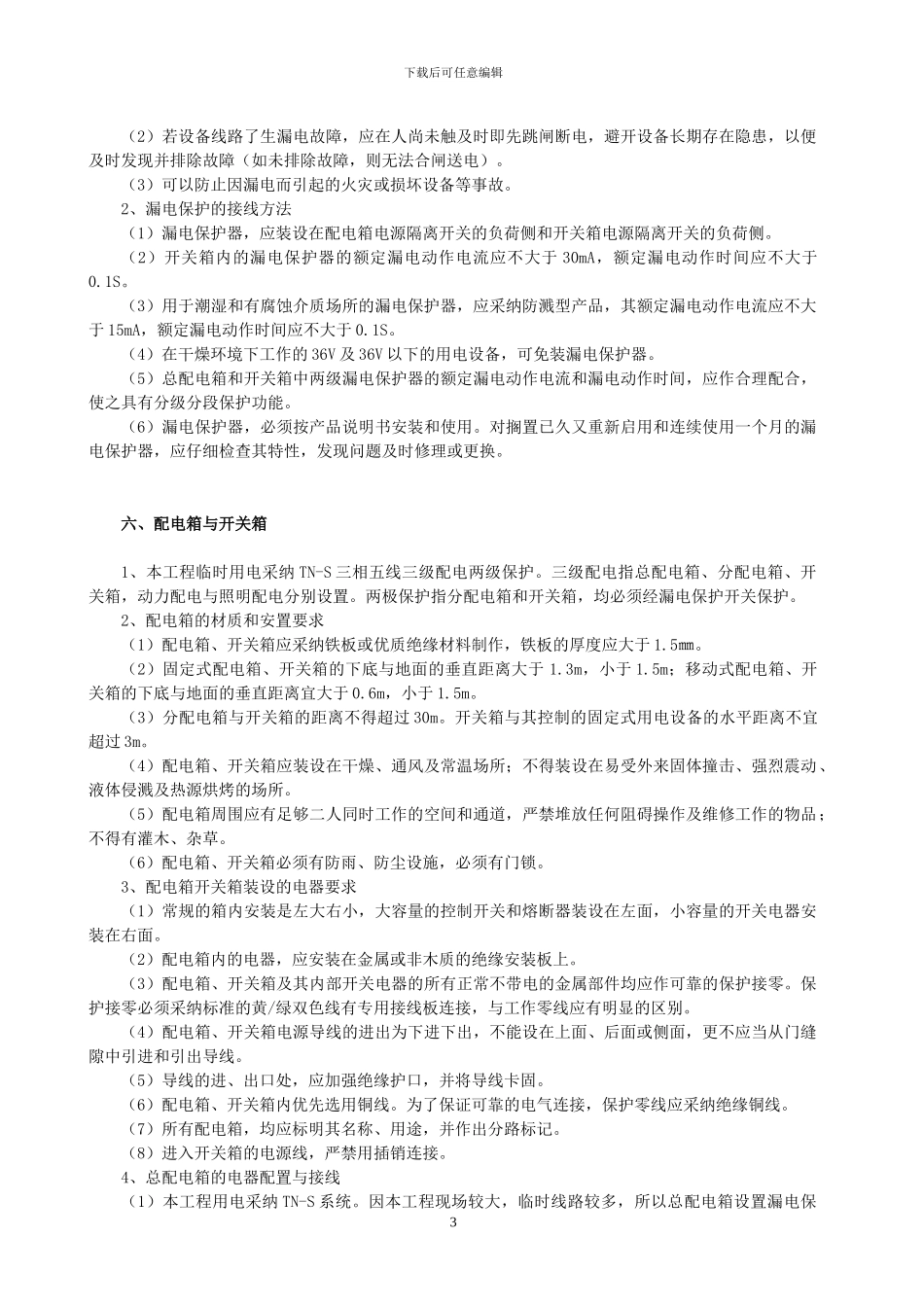

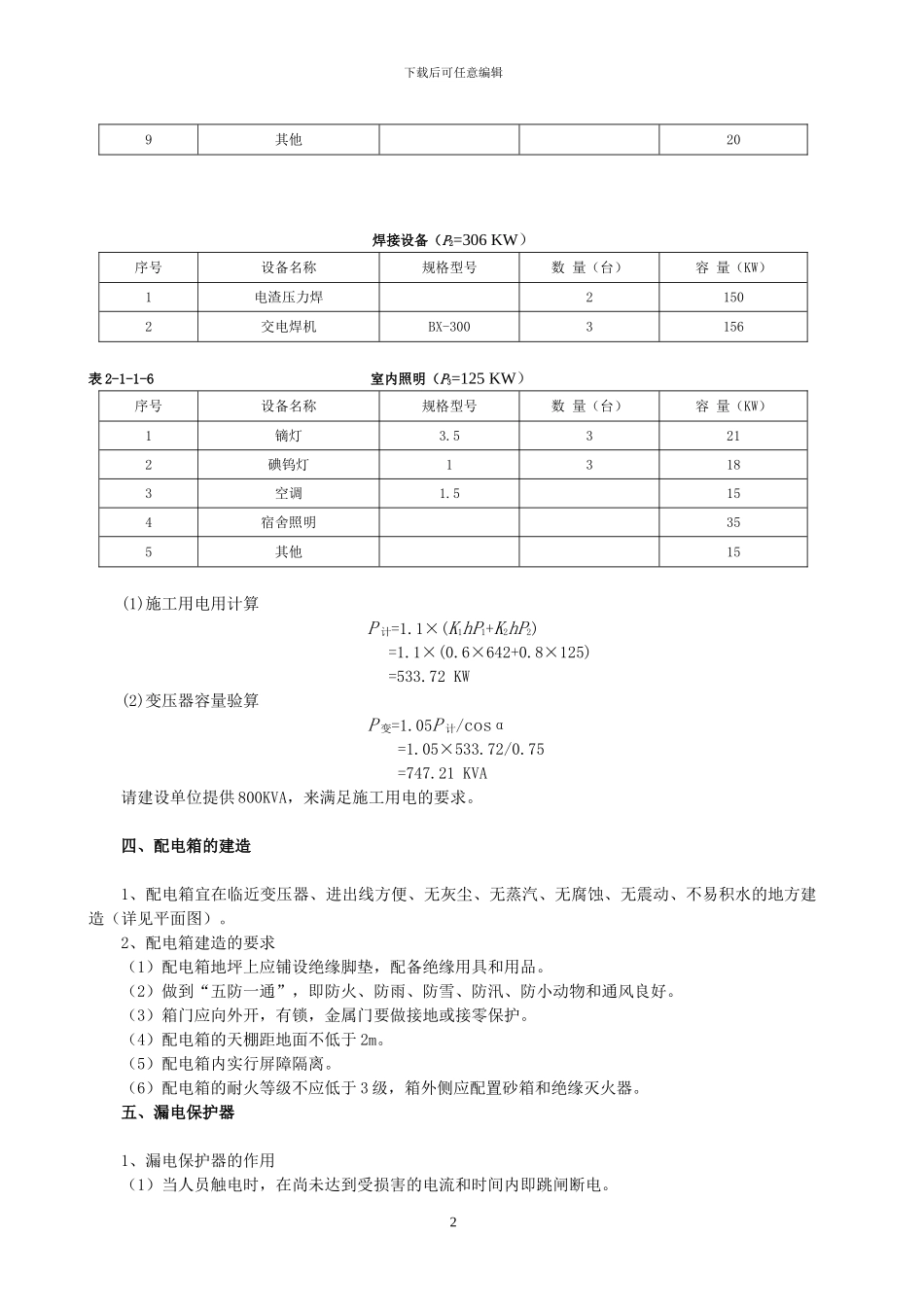

下载后可任意编辑临 时 施 工 用 电 方 案一、现场概况本工程建筑面积 17727㎡，施工现场比较狭小。现场由甲方提供 800kVA、变压器一只，作为现场施工用电源。本楼设 QTZ40B 塔吊一台、钢筋制作间、木工棚各一座；现场设木工、瓦工、钢筋工临时仓库各一间，变压器位于上海路南侧，C 座北侧，可供 A、B、C 座及附近临时设施用电。二、接地与接零保护系统1、本工程施工现场比较不长，但用电设备较多，用电量大。为防止在 TN—C 三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采纳 TN—S 三相五线接零保护。2、TN—S 三相五线接零保护架设要求（1）保护零线严禁通过任何开关或熔断器。（2）保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。（3）保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。（4）保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。（5）保护零线的统一标志为黄/绿双色线，在任何情况下不能将其作负荷线用。（6）重复接地必须在保护零线上。工作零线不能加重复接地（因工作零线加了重复接地，漏电保护器就无法使用）。（7）保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地。三、电源负荷计算1、变压器用电量验算（1）变压器主要供电对象电动设备（ρ1=337 KW）序号设备名称规格型号数量（台）容量（KW）1塔吊QTZ40B12202砼拌和机J3501183切断机GJ-50216.54圆盘锯2155物料提升机2216振动器5207弯曲机GW-143 188水泵3 81下载后可任意编辑9其他20焊接设备（P2=306 KW）序号设备名称规格型号数 量（台）容 量（KW）1电渣压力焊 21502交电焊机BX-3003156表 2-1-1-6 室内照明（P3=125 KW）序号设备名称规格型号数 量（台）容 量（KW）1镝灯3.53212碘钨灯13183空调1.5154宿舍照明 355其他15(1)施工用电用计算P 计=1.1×(K1hP1+K2hP2)=1.1×(0.6×642+0.8×125)=533.72 KW(2)变压器容量验算P 变=1.05P 计/cosα=1.05×533.72/0.75=747.21 KVA请建设单位提供 800KVA，来满足施工用电的要求。四、配电箱的建造1、配电箱宜在临近变压器、进出线方便、无灰尘、无蒸汽、无腐蚀、无震动、不易积水的...
