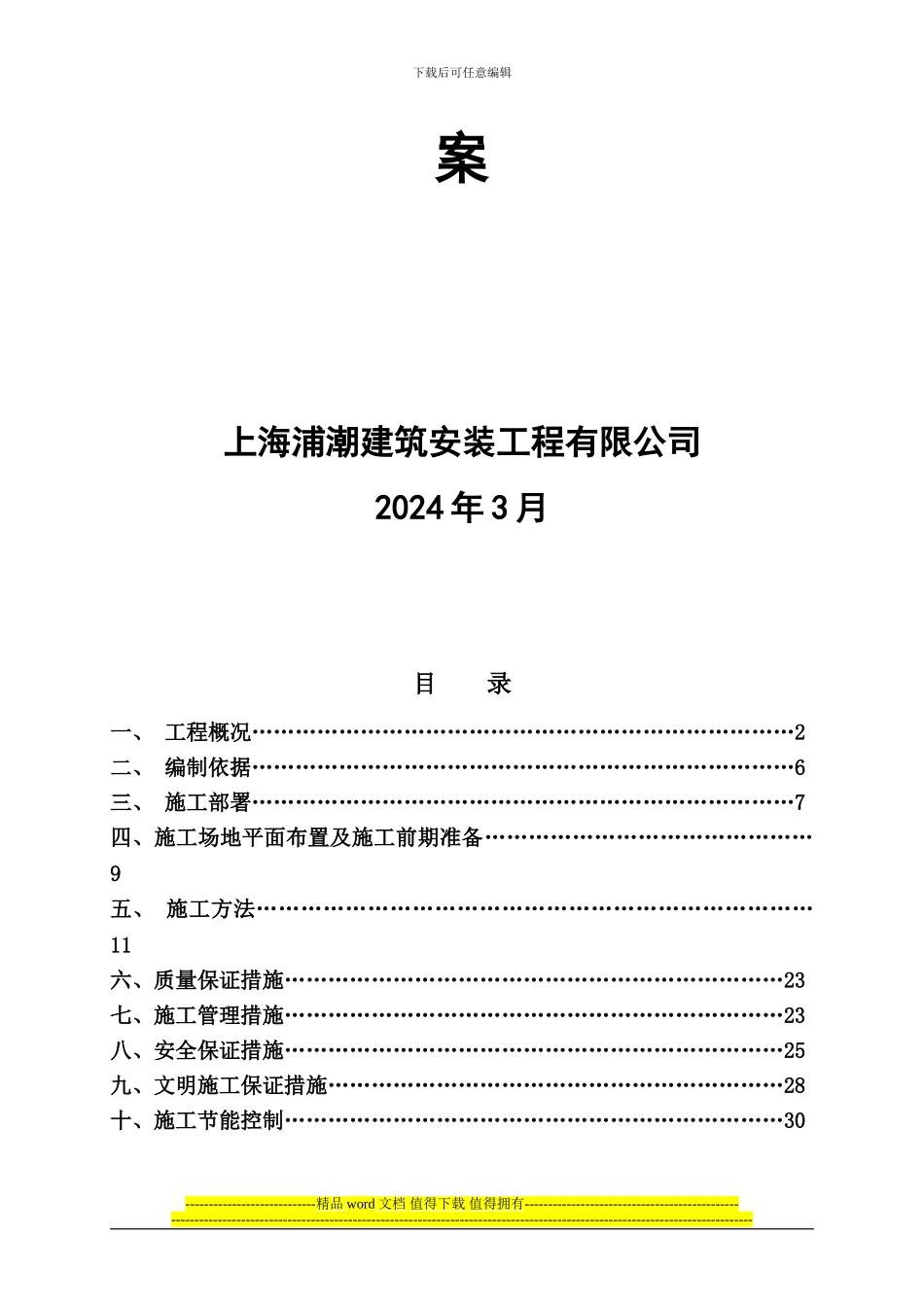

上海轨道交通 11 号线北段工程（二期）GT-7 标钻孔灌注桩施工方下载后可任意编辑案上海浦潮建筑安装工程有限公司2024 年 3 月目 录一、 工程概况…………………………………………………………………2二、 编制依据…………………………………………………………………6三、 施工部署…………………………………………………………………7四、施工场地平面布置及施工前期准备………………………………………9五、 施工方法…………………………………………………………………11六、质量保证措施……………………………………………………………23七、施工管理措施……………………………………………………………23八、安全保证措施……………………………………………………………25九、文明施工保证措施………………………………………………………28十、施工节能控制……………………………………………………………30----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑一、 工程概况11.1 .1 工程概述工程概述建设单位：上海轨道交通申嘉线进展有限公司设计单位：铁道第三勘察设计院集团有限公司监理单位：上海城建工程建设监理有限公司施工单位：上海浦东北蔡市政建筑有限公司本工程为上海市轨道交通 11 号线北段二期工程 11（北二）GT-7 标。设计考虑了南段工程的代建，以避开后期工程的实施对前期工程产生影响，保证南段工程的施工可能性。11 号线南段线路出罗山路站沿罗山路东西两侧走行，南段工程代建全长大约2184.8m（单线）。代建南段工程的技术要求和标准等暂参照 11 号线南段工程的技术要求和标准设计。本区间包含罗山路站、南、北段正线及南、北段出入场线（部分）、上述区间大部分为高架线路，在几线疏解处存在立体交叉关系，各条线路的设计起点～设计终点如下：1.1.1 北段正线区间自 SDK52+700.772(XDK52+702.800)-SDK54+469.800(XDK54+465.800)，除去罗山路站 141.6m 范围，上、下行线设计长度共约 3265m，跨罗山路节点分别采纳38+58+65+45m（上行）35+49.5+54.5+39.8+25.7m（下行）变高度预应力砼连续箱梁，跨大浦港节点采纳 50+80+50m 变高度预应力砼连续箱梁，道岔影响区和平曲...
