EBZ200A综掘机拐弯施工切眼及撤除安全技术措施VIP免费

EBZ200A综掘机拐弯施工切眼及撤除安全技术措施_第1页
1/8

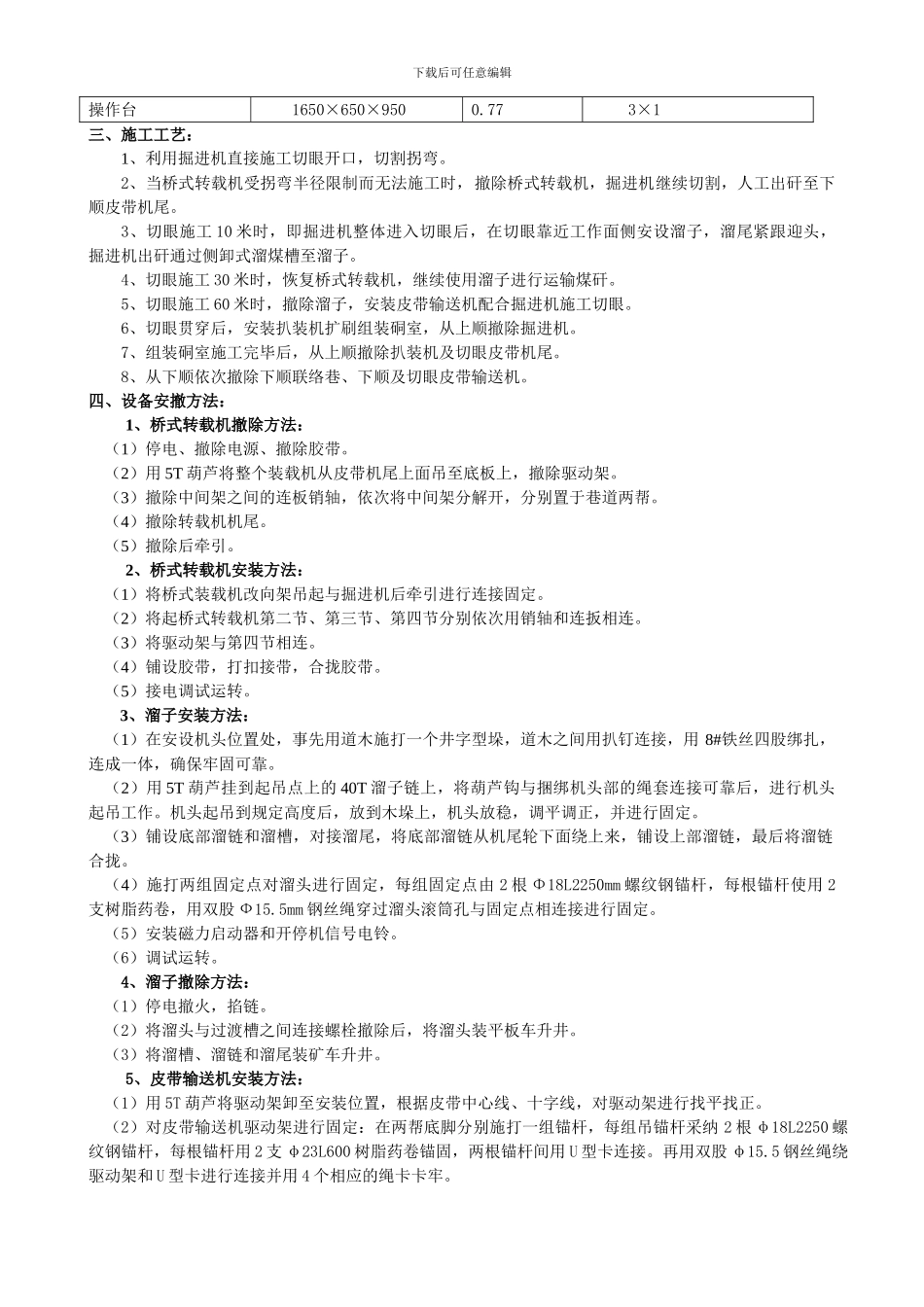

EBZ200A综掘机拐弯施工切眼及撤除安全技术措施_第2页
2/8
EBZ200A综掘机拐弯施工切眼及撤除安全技术措施_第3页
3/8
下载后可任意编辑一、概况:1109 下顺到达切眼后,经讨论决定采纳掘进机拐弯施工切眼。施工切眼过程中,需要安设 JD-40 绞车一部进行拉放物料,需要安撤 SGW-40T 溜子一部、SSJ650/40 皮带输送机一部配合掘进机施工切眼。施工组装硐室时还需要安设扒装机一台。工作面形成后,需要撤除掘进机、扒装机及皮带输送机,为保证设备安撤期间的安全,特编制本安全技术措施。二、施工前的准备工作1、准备工具:手拉葫芦:10 吨 2 个、5 吨 6 个、3 吨 2 个,大锤 2 把,撬棍 2 把,剁斧 2 把,40T 溜子链 8 根,40T 溜子链连接头 8 个,钢丝绳套 6 根,专用工具 1 套,8#铁丝若干。 2、部件运输前的检查(1)专职道工检查运输沿线轨道结合情况、道夹板连接情况、道岔情况。对发现的问题道工必须及时进行处理,处理完毕后,方可运输。(2)班组长和维修工检查运输线路的所有巷道,有无阻碍行车的地方,如有阻碍行车处,必须先处理好再进行运输。3、起吊点的要求(1)作业地点应支护完整、并且便于摆放和起吊设备。(2)起吊大的部件(如本体部、切割部、履带部等)必须施打起吊梁,起吊梁采纳矿用 11#工字钢或U25 型钢加工,起吊梁长度不小于 2600mm,每架梁用不少于三组 φ18 L2250mm 螺纹钢锚杆锚固,每根锚杆用 2 支树脂药卷锚固,起吊梁不少于 5 根;起吊梁间距为 1.5-2 米。现场有锚梁时,可利用锚梁代替起吊点进行起吊。(3)小于 3 吨重的设备部件,可施打临时起吊点进行起吊。起吊点采纳 2 根 φ18L2250 螺纹钢锚杆,每根锚杆用 2 支 φ35L400 树脂药卷锚固,两根锚杆间用 U 型卡连接。(4)起吊所用绳套采纳双股 Φ15.5mm 钢丝绳,并用 4 个卡子一正一反卡牢。三、设备组成部件及参数1. 皮带输送机部件名称 外形尺寸(mm)重量(吨 )起吊葫芦(吨)×个数驱动装置(架) 3000×1200×12002.995×1驱动减速箱电机φ600×22001.803×1活动大架3000×1200×12000.343×1游动小车1500×1200×7000.823×1涨紧架3500×1200×12001.33×12.EBZ200A 掘进机整机重量 58 吨,外形尺寸:1040mm×3200mm×1720mm。部件名称 外形尺寸(m)重量(吨 )起吊葫芦(吨×个数)切割部 4.30×1.43×0.928.4410×2本体架3.13×1.39×1.476.1210×2回转台1.75×1.81×0.743.285×1履带部3.84×0.84×0.756.4/单件5×2铲板部3.00×1.40×0.904.065×1后支撑部2.78×2.50×1.254.305×1第一运输...
