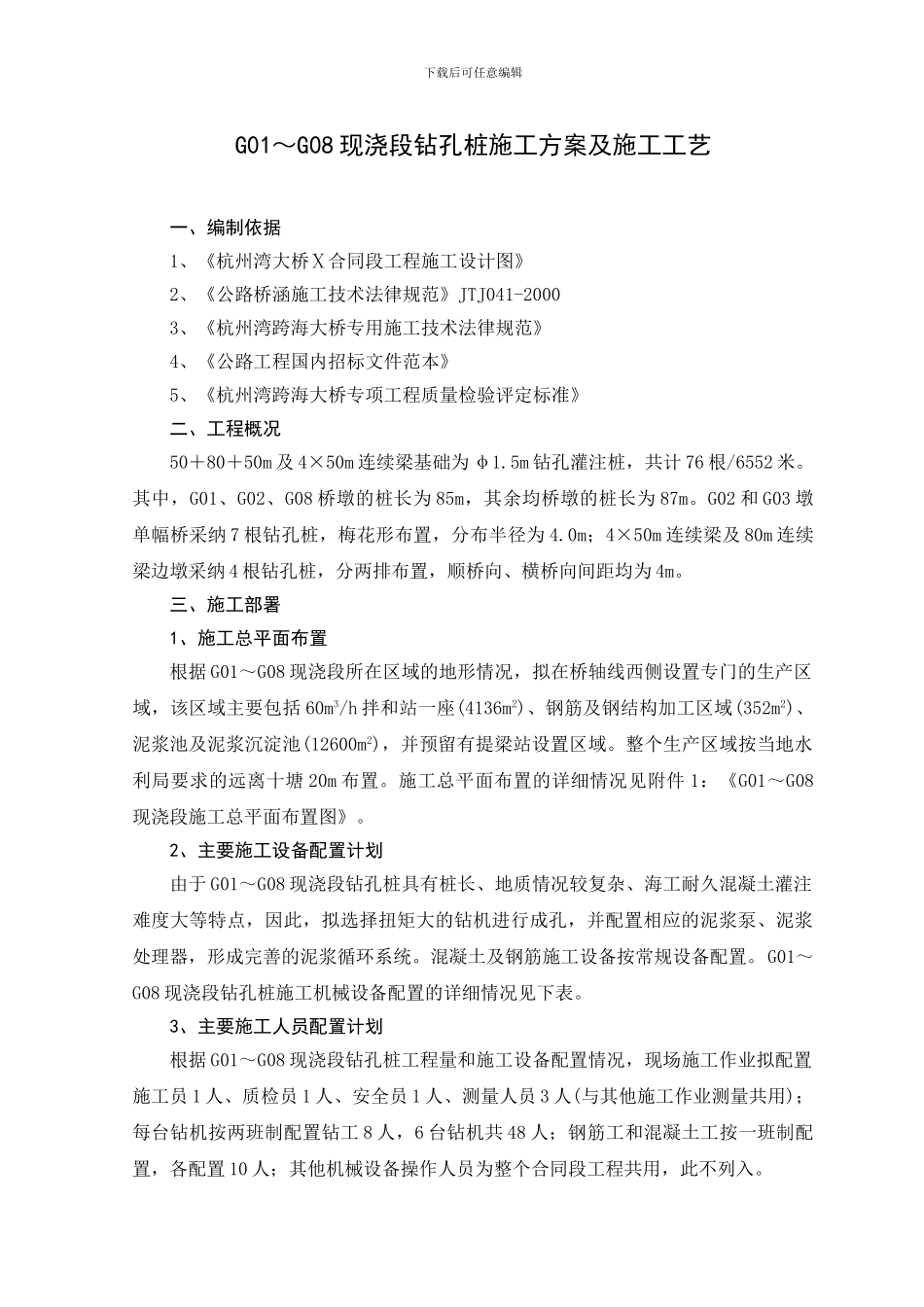

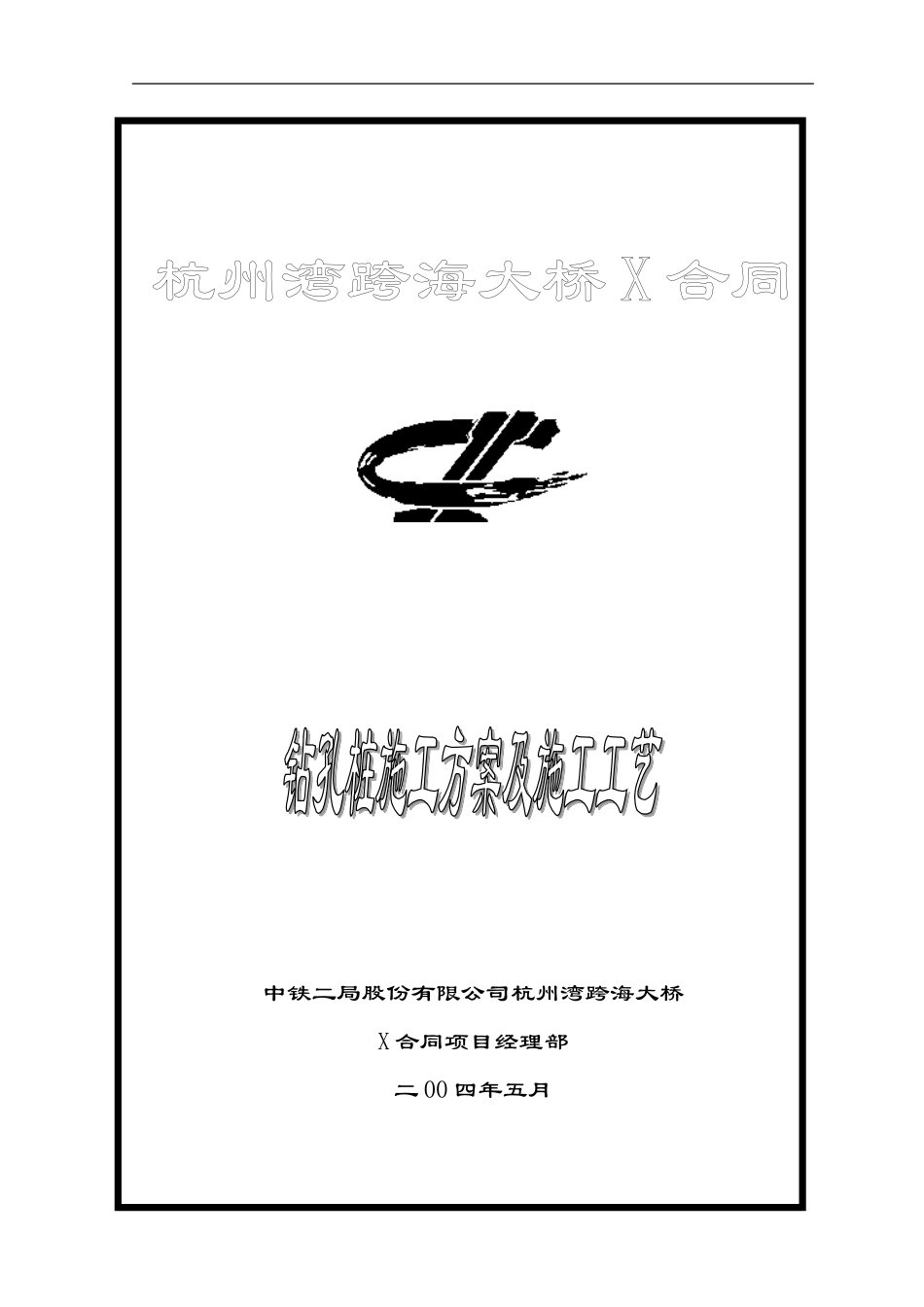

杭州湾跨海大桥 X 合同中铁二局股份有限公司杭州湾跨海大桥X 合同项目经理部二 00 四年五月下载后可任意编辑G01～G08 现浇段钻孔桩施工方案及施工工艺一、编制依据 1、《杭州湾大桥Ⅹ合同段工程施工设计图》2、《公路桥涵施工技术法律规范》JTJ041-20003、《杭州湾跨海大桥专用施工技术法律规范》4、《公路工程国内招标文件范本》5、《杭州湾跨海大桥专项工程质量检验评定标准》二、工程概况50＋80＋50m 及 4×50m 连续梁基础为 φ1.5m 钻孔灌注桩，共计 76 根/6552 米。其中，G01、G02、G08 桥墩的桩长为 85m，其余均桥墩的桩长为 87m。G02 和 G03 墩单幅桥采纳 7 根钻孔桩，梅花形布置，分布半径为 4.0m；4×50m 连续梁及 80m 连续梁边墩采纳 4 根钻孔桩，分两排布置，顺桥向、横桥向间距均为 4m。三、施工部署1、施工总平面布置根据 G01～G08 现浇段所在区域的地形情况，拟在桥轴线西侧设置专门的生产区域，该区域主要包括 60m3/h 拌和站一座(4136m2)、钢筋及钢结构加工区域(352m2)、泥浆池及泥浆沉淀池(12600m2)，并预留有提梁站设置区域。整个生产区域按当地水利局要求的远离十塘 20m 布置。施工总平面布置的详细情况见附件 1：《G01～G08现浇段施工总平面布置图》。2、主要施工设备配置计划由于 G01～G08 现浇段钻孔桩具有桩长、地质情况较复杂、海工耐久混凝土灌注难度大等特点，因此，拟选择扭矩大的钻机进行成孔，并配置相应的泥浆泵、泥浆处理器，形成完善的泥浆循环系统。混凝土及钢筋施工设备按常规设备配置。G01～G08 现浇段钻孔桩施工机械设备配置的详细情况见下表。3、主要施工人员配置计划根据 G01～G08 现浇段钻孔桩工程量和施工设备配置情况，现场施工作业拟配置施工员 1 人、质检员 1 人、安全员 1 人、测量人员 3 人(与其他施工作业测量共用)；每台钻机按两班制配置钻工 8 人，6 台钻机共 48 人；钢筋工和混凝土工按一班制配置，各配置 10 人；其他机械设备操作人员为整个合同段工程共用，此不列入。下载后可任意编辑主要施工机械设备配置表序号机械名称规格型号单位数量备 注1钻机GY-25、AS500台62泥浆泵3PN,30kw台63泥浆处理器台64振动锤DZ40台15混凝土搅拌站HZN60,60m3/h台16混凝土输送泵车HBT60台17混凝土搅拌运输车6 m3辆28汽车起重机QY25,25t台19压浆机3SNS台110轮式装载机ZL50,3m3台111钢筋调直机GJT4/14台112钢筋切断机GQ40台113钢筋弯曲机GW6/40B台214钢...
