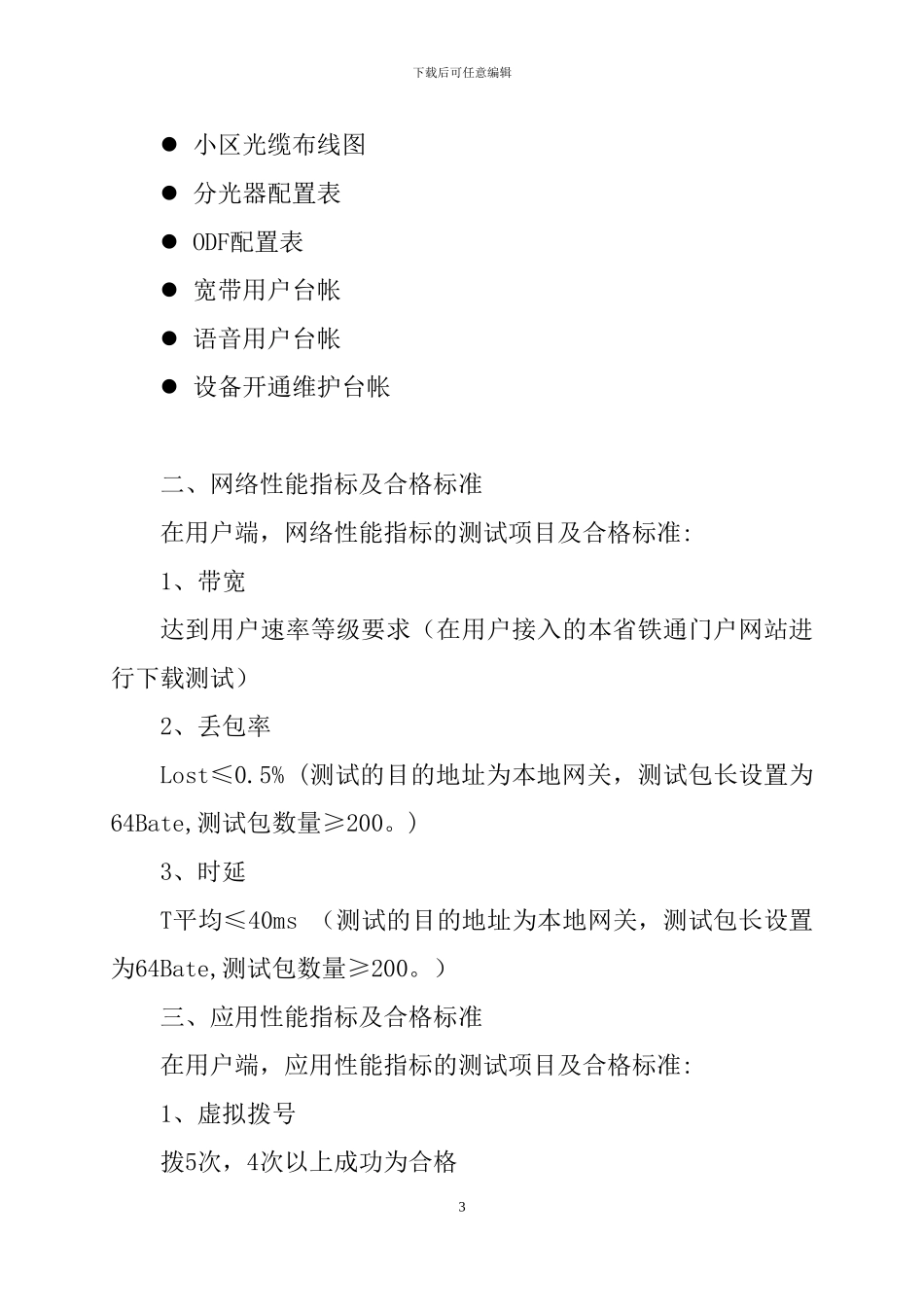

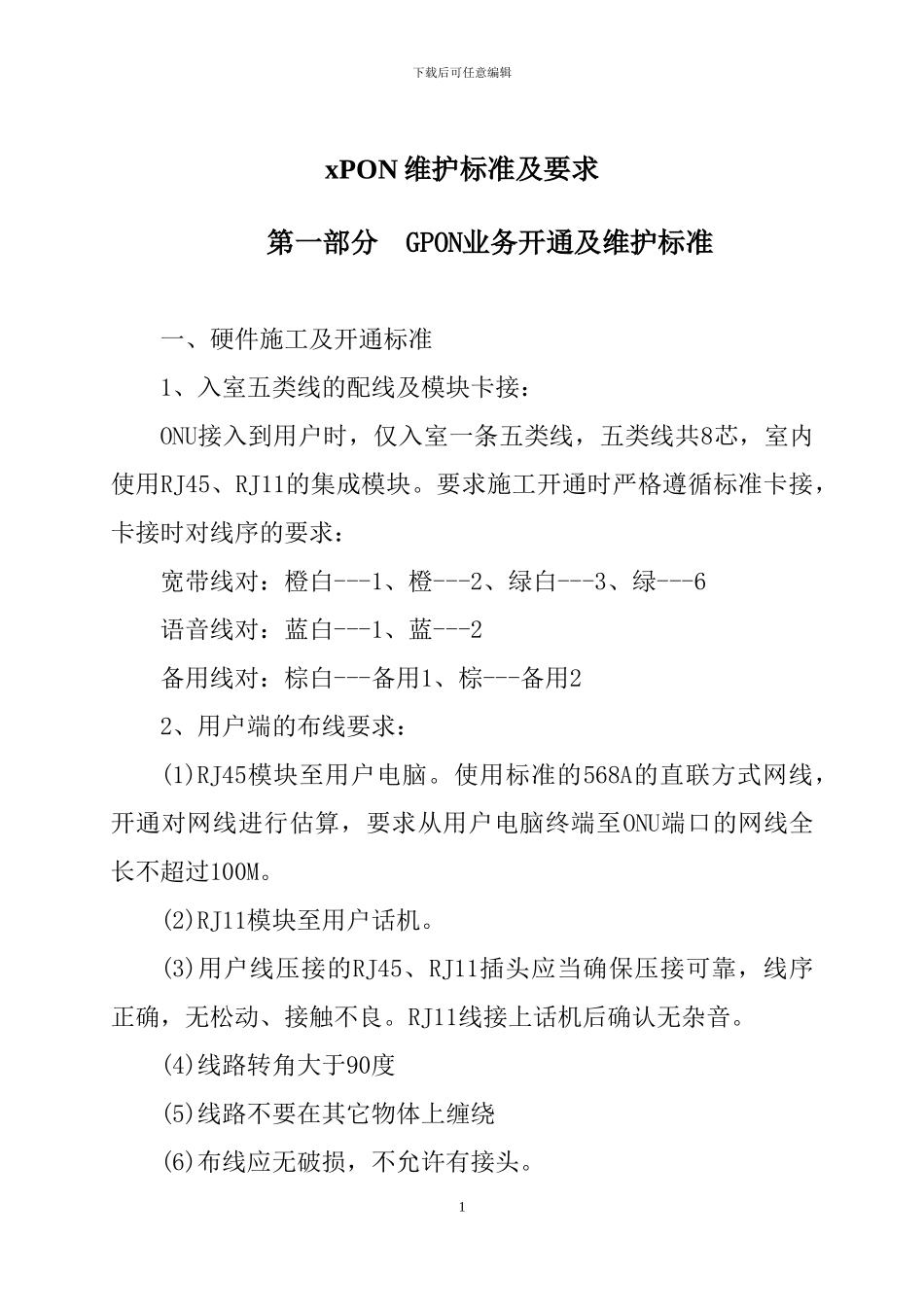

下载后可任意编辑xPON 维护标准及要求第一部分 GPON业务开通及维护标准一、硬件施工及开通标准1、入室五类线的配线及模块卡接：ONU接入到用户时，仅入室一条五类线，五类线共8芯，室内使用RJ45、RJ11的集成模块。要求施工开通时严格遵循标准卡接，卡接时对线序的要求：宽带线对：橙白---1、橙---2、绿白---3、绿---6语音线对：蓝白---1、蓝---2备用线对：棕白---备用1、棕---备用22、用户端的布线要求：(1)RJ45模块至用户电脑。使用标准的568A的直联方式网线，开通对网线进行估算，要求从用户电脑终端至ONU端口的网线全长不超过100M。(2)RJ11模块至用户话机。(3)用户线压接的RJ45、RJ11插头应当确保压接可靠，线序正确，无松动、接触不良。RJ11线接上话机后确认无杂音。(4)线路转角大于90度(5)线路不要在其它物体上缠绕(6)布线应无破损，不允许有接头。1下载后可任意编辑(7)用户家中布线走向不要从电冰箱、电风扇等容易产生电磁干扰的家用电器旁边通过。（8）ONU 至用户端的单元内外配线必须排列整齐、横平竖直，要实行水平或垂直敷设，不得采纳斜向或交叉敷设。分光器与ONU 内配线应排列整齐，没有重叠与交叉现象。5 类线终端时松开扭绞的长度应不大于 13mm。3、分光器硬件维护要求：分光器为无源不可网管的设备，要求分光器必须根据顺序从1～xx顺序向后使用，不可以随意乱接。且分光器对应必须建立使用台帐。分光器不能用满，建议空闲10%做故障处理预留。4、ONU硬件维护要求：ONU必须建立台帐，ONU的SN编码必须与设备实际位置准确对应，避开SN编码不准，影响后期故障处理。若设备更换必须及时更新台帐。5、ONU上行光纤要求：光纤要求在开通设备前每条光缆必须经过光缆验收合格后使用，接入ONU的尾纤要求与网线从两侧分开，网线专走一侧，光纤专走另一侧，要求盘放整齐、网线与光纤无交叉。6、PON小区要求建立“二图、二表、三账”要求每个PON小区接入后必须建立“二图、二表、三账”，统一成一个标准。 PON小区管道图2下载后可任意编辑 小区光缆布线图 分光器配置表 ODF配置表 宽带用户台帐 语音用户台帐 设备开通维护台帐二、网络性能指标及合格标准在用户端，网络性能指标的测试项目及合格标准:1、带宽达到用户速率等级要求（在用户接入的本省铁通门户网站进行下载测试）2、丢包率Lost≤0.5% (测试的目的地址为本地网关，测试包长设置为64Bate,测试包数量≥200。)3、时延T平均≤40ms （测试的目的地址为本地网关...
