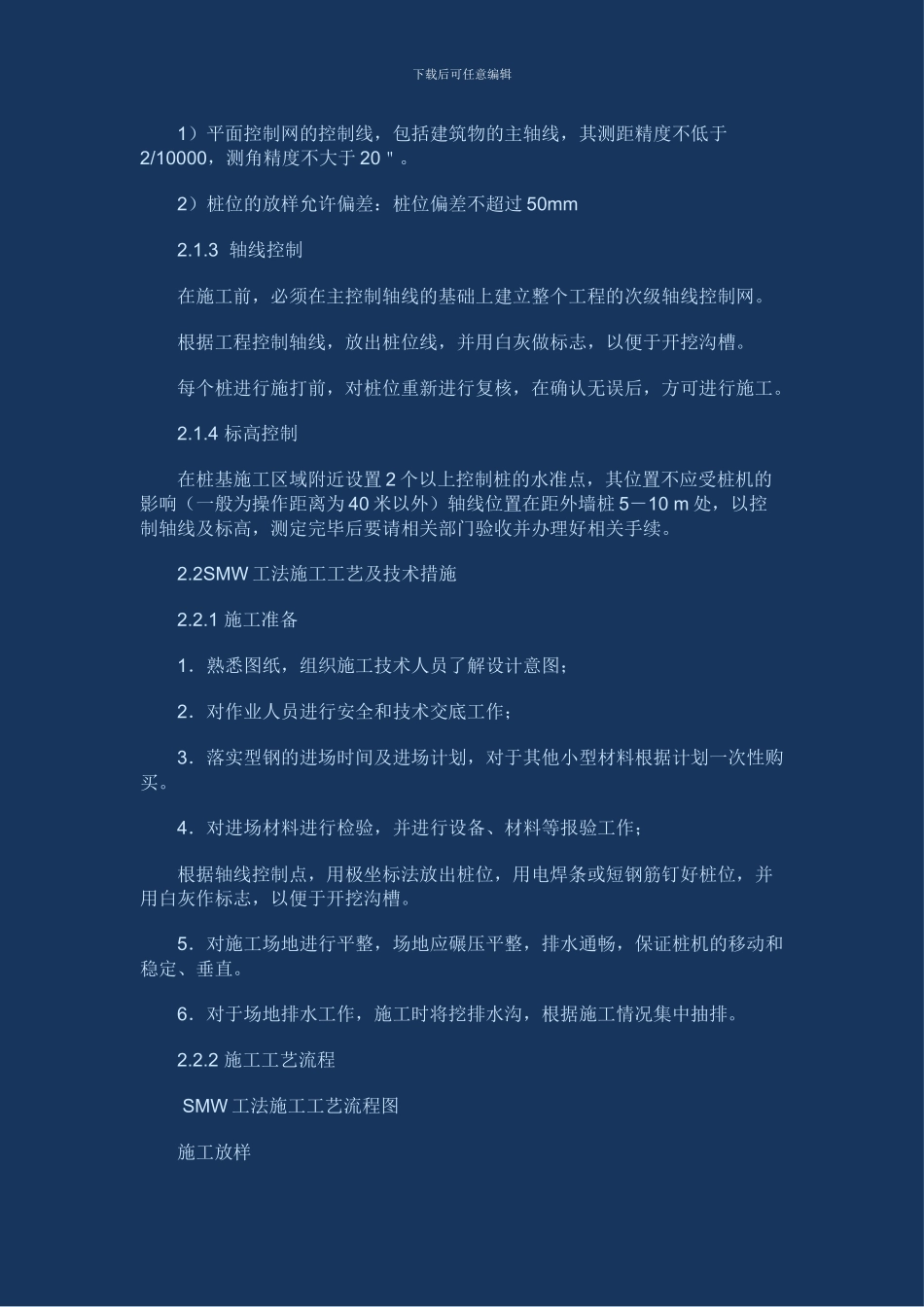

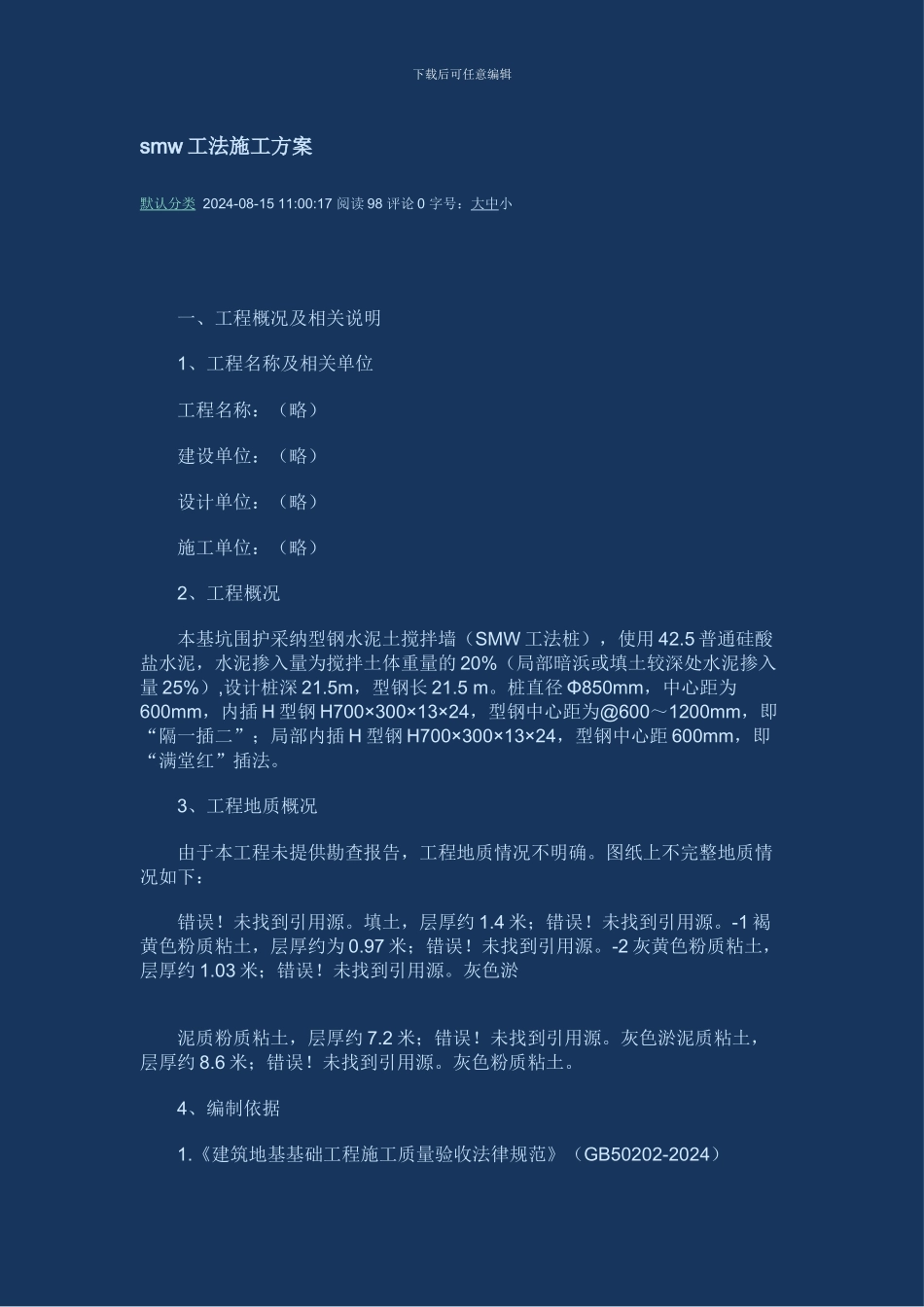

下载后可任意编辑smw 工法施工方案默认分类 2024-08-15 11:00:17 阅读 98 评论 0 字号：大中小 一、工程概况及相关说明1、工程名称及相关单位工程名称：（略）建设单位：（略）设计单位：（略）施工单位：（略）2、工程概况本基坑围护采纳型钢水泥土搅拌墙（SMW 工法桩），使用 42.5 普通硅酸盐水泥，水泥掺入量为搅拌土体重量的 20%（局部暗浜或填土较深处水泥掺入量 25%）,设计桩深 21.5m，型钢长 21.5 m。桩直径 Φ850mm，中心距为600mm，内插 H 型钢 H700×300×13×24，型钢中心距为@600～1200mm，即“隔一插二”；局部内插 H 型钢 H700×300×13×24，型钢中心距 600mm，即“满堂红”插法。3、工程地质概况由于本工程未提供勘查报告，工程地质情况不明确。图纸上不完整地质情况如下：错误！未找到引用源。填土，层厚约 1.4 米；错误！未找到引用源。-1 褐黄色粉质粘土，层厚约为 0.97 米；错误！未找到引用源。-2 灰黄色粉质粘土，层厚约 1.03 米；错误！未找到引用源。灰色淤 泥质粉质粘土，层厚约 7.2 米；错误！未找到引用源。灰色淤泥质粘土，层厚约 8.6 米；错误！未找到引用源。灰色粉质粘土。4、编制依据1.《建筑地基基础工程施工质量验收法律规范》（GB50202-2024）下载后可任意编辑2.《地基基础设计法律规范》（上海市 DGJ08-11-1999）；3.《建筑桩基技术法律规范》（JGJ94-94）4.《建筑工程施工质量检验统一标准》（GB50300-2001）；5.《基坑工程设计规程》（DBJ08-61-97）6．《建筑工程项目管理法律规范》（GB/T50323-2001） 7．《工程测量法律规范》（ GB50026-1993）8.《建筑施工安全技术法律规范》（DGJ08-903-2024）9.《建筑施工安全检查评分标准》（JGJ59-99） 10.《建筑施工场界噪声限值》（GB12523-90）11 型钢水泥土搅拌墙技术规程（DGJ08-116-2024 J10608-2024）12.本公司有关技术规程及施工要求二、SMW 工法施工方案2.1 工程测量2.1.1 施工准备1）与建设单位和监理单位一起对现有的测量控制点坐标进行校核，作为施工测量放线的依据。2）了解设计意图，基础工程整体布局，工程特点、施工布置、 进入情况、周围环境、现场地形、定位条件，并做好内业计算工作。3）进行测量仪器的检定和配备，并准备测量资料和表格。4）收集施工坐标和测量坐标系统的换算数据。5）应业主要求，为保证整体规划，其放线后须经业主确认，并做为本工程定位依据。2.1.2 测量定位精度要求下载...
