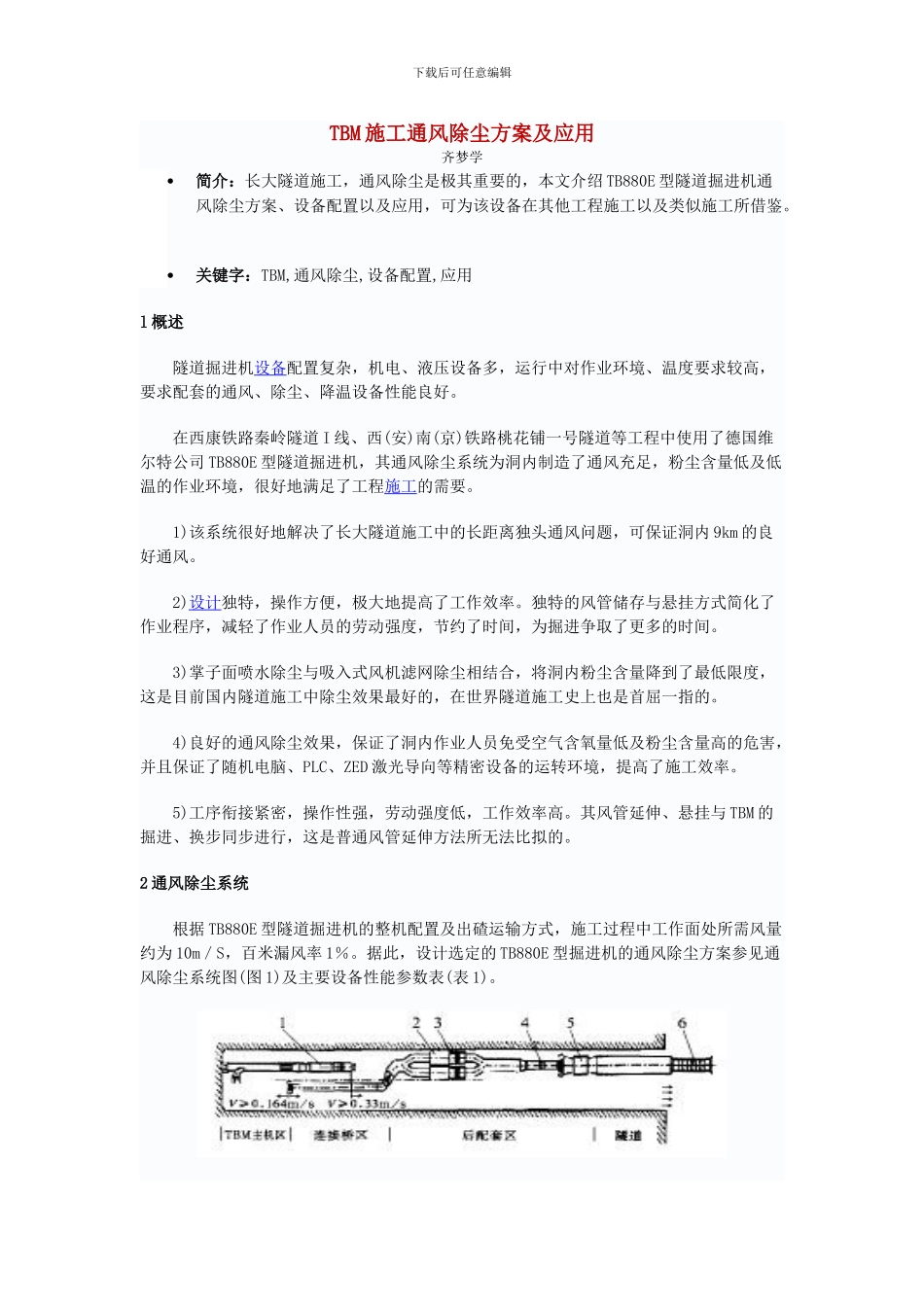

下载后可任意编辑TBM 施工通风除尘方案及应用齐梦学简介：长大隧道施工，通风除尘是极其重要的，本文介绍 TB880E 型隧道掘进机通风除尘方案、设备配置以及应用，可为该设备在其他工程施工以及类似施工所借鉴
关键字：TBM,通风除尘,设备配置,应用 l 概述 隧道掘进机设备配置复杂，机电、液压设备多，运行中对作业环境、温度要求较高，要求配套的通风、除尘、降温设备性能良好
在西康铁路秦岭隧道 I 线、西(安)南(京)铁路桃花铺一号隧道等工程中使用了德国维尔特公司 TB880E 型隧道掘进机，其通风除尘系统为洞内制造了通风充足，粉尘含量低及低温的作业环境，很好地满足了工程施工的需要
1)该系统很好地解决了长大隧道施工中的长距离独头通风问题，可保证洞内 9km 的良好通风
2)设计独特，操作方便，极大地提高了工作效率
独特的风管储存与悬挂方式简化了作业程序，减轻了作业人员的劳动强度，节约了时间，为掘进争取了更多的时间
3)掌子面喷水除尘与吸入式风机滤网除尘相结合，将洞内粉尘含量降到了最低限度，这是目前国内隧道施工中除尘效果最好的，在世界隧道施工史上也是首屈一指的
4)良好的通风除尘效果，保证了洞内作业人员免受空气含氧量低及粉尘含量高的危害，并且保证了随机电脑、PLC、ZED 激光导向等精密设备的运转环境，提高了施工效率
5)工序衔接紧密，操作性强，劳动强度低，工作效率高
其风管延伸、悬挂与 TBM 的掘进、换步同步进行，这是普通风管延伸方法所无法比拟的
2 通风除尘系统 根据 TB880E 型隧道掘进机的整机配置及出碴运输方式，施工过程中工作面处所需风量约为 10m／S，百米漏风率 1％
据此，设计选定的 TB880E 型掘进机的通风除尘方案参见通风除尘系统图(图 1)及主要设备性能参数表(表 1)
下载后可任意编辑图 1 通风除尘系统图1 一除尘系统，2 一空压
