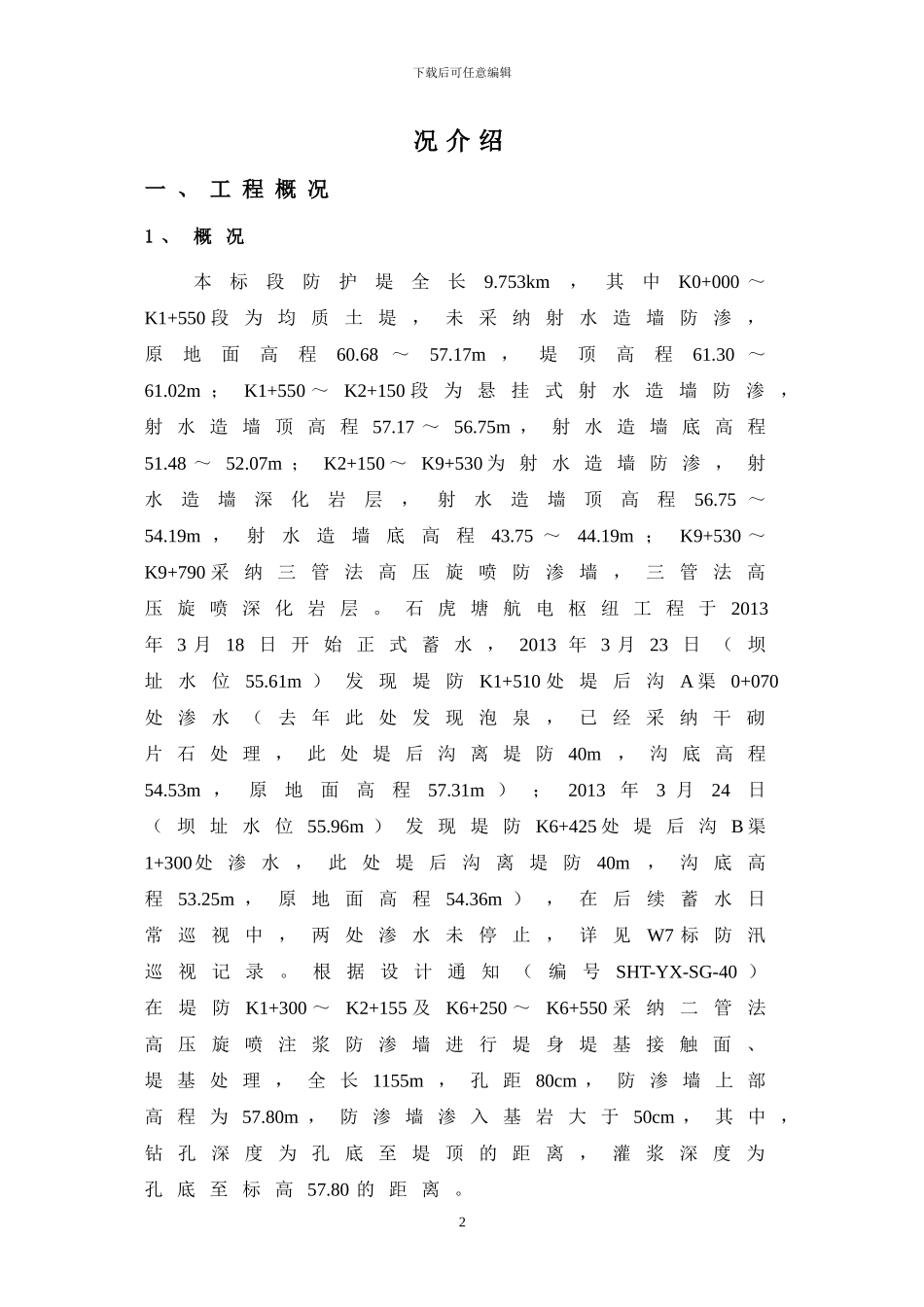

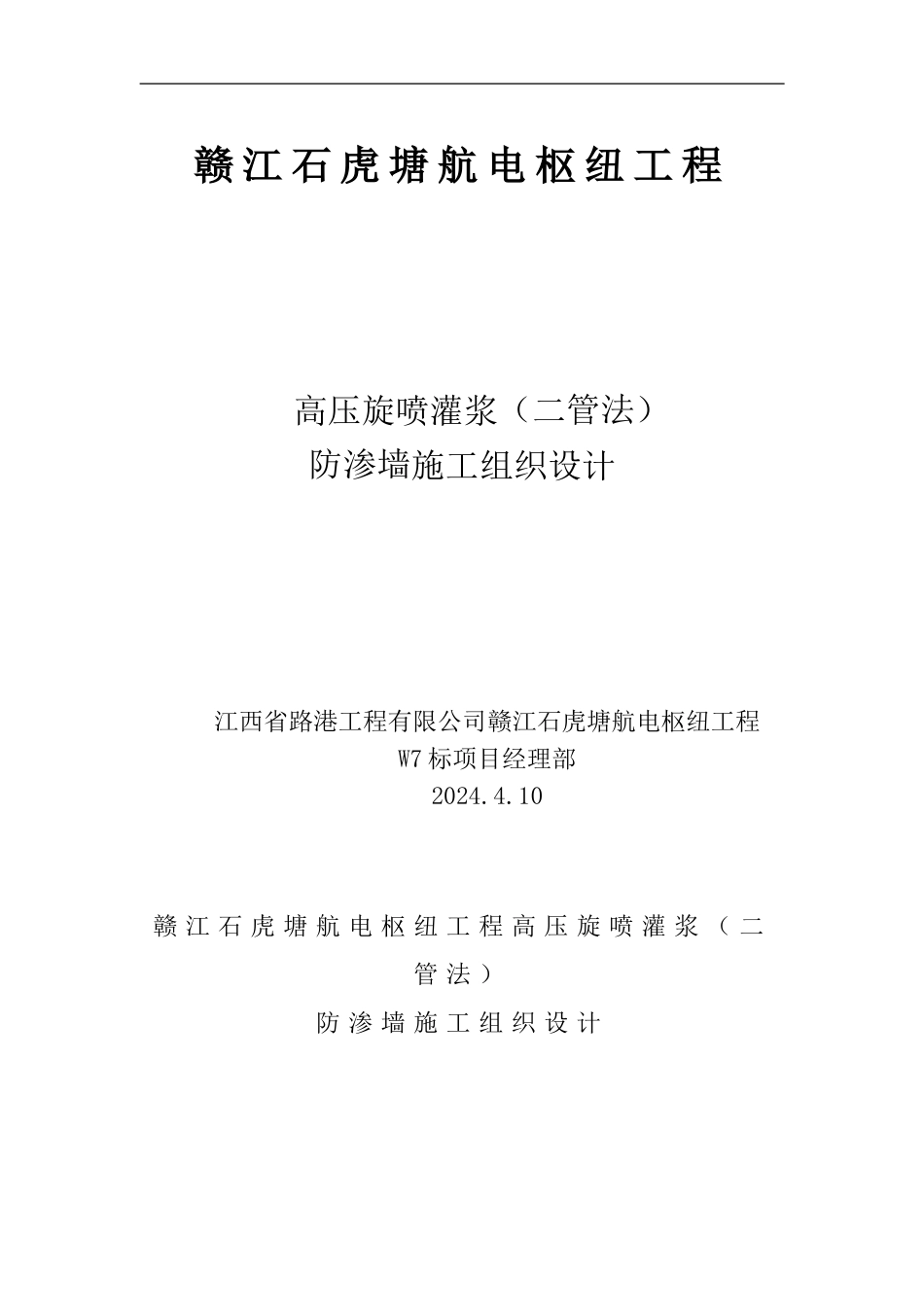

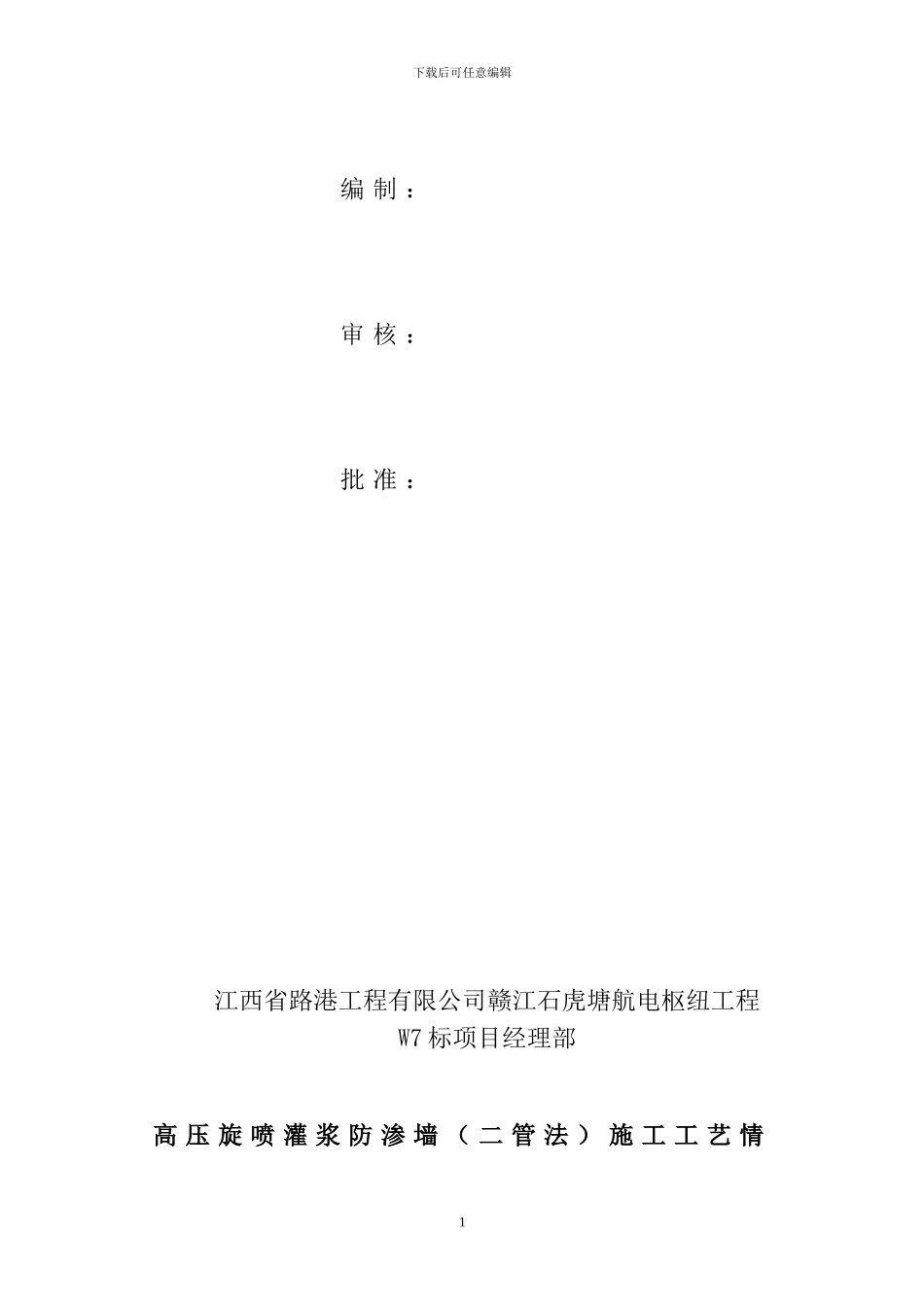

赣 江 石 虎 塘 航 电 枢 纽 工 程 高压旋喷灌浆（二管法）防渗墙施工组织设计 江西省路港工程有限公司赣江石虎塘航电枢纽工程W7 标项目经理部2024.4.10赣 江 石 虎 塘 航 电 枢 纽 工 程 高 压 旋 喷 灌 浆 （ 二管 法 ）防 渗 墙 施 工 组 织 设 计下载后可任意编辑编 制 ：审 核 ：批 准 ：江西省路港工程有限公司赣江石虎塘航电枢纽工程W7 标项目经理部高 压 旋 喷 灌 浆 防 渗 墙 （ 二 管 法 ） 施 工 工 艺 情1下载后可任意编辑况 介 绍一 、 工 程 概 况1 、 概 况本标段防护堤全长9.753km，其中K0+000 ～K1+550 段 为 均 质 土 堤 ， 未 采 纳 射 水 造 墙 防 渗 ，原地面高程60.68 ～57.17m ，堤顶高程61.30 ～61.02m ；K1+550 ～K2+150 段为悬挂式射水造墙防渗，射 水 造 墙 顶 高 程 57.17 ～ 56.75m ， 射 水 造 墙 底 高 程51.48 ～ 52.07m ； K2+150 ～ K9+530 为 射 水 造 墙 防 渗 ， 射水造墙深化岩层，射水造墙顶高程56.75 ～54.19m ，射水造墙底高程43.75 ～44.19m ；K9+530 ～K9+790 采 纳 三 管 法 高 压 旋 喷 防 渗 墙 ， 三 管 法 高压 旋 喷 深 化 岩 层 。 石 虎 塘 航 电 枢 纽 工 程 于 2013年 3 月 18 日 开 始 正 式 蓄 水 ， 2013 年 3 月 23 日 （ 坝址水位55.61m ）发现堤防K1+510 处堤后沟A 渠0+070处 渗 水 （ 去 年 此 处 发 现 泡 泉 ， 已 经 采 纳 干 砌片 石 处 理 ， 此 处 堤 后 沟 离 堤 防 40m， 沟 底 高 程54.53m ，原地面高程57.31m ）；2013年3 月24日（ 坝 址 水 位 55.96m ） 发 现 堤 防 K6+425 处 堤 后 沟 B 渠1+300处 渗 水 ， 此 处 堤 后 沟 离 堤 防40m， 沟 底 高程53.25m ，原地面高程54.36m ），在后续蓄水日常 巡 视 中 ， 两 处 渗 水 未 停 止 ， 详 见W7 标 防 汛巡视记录。根据设计通知（编号SHT-YX-SG-40 ）在堤防K1+300 ～K2+155 及K6+250 ～K6+550 采纳二管法高 压 旋 喷 注 浆 防 渗 墙 进 行 堤 身 堤 基 接 触 面 、堤 基 处 理 ， 全 长 1155m ， 孔 距 80cm ， 防 渗 墙 上 部高 程 为 57.80m ， 防 渗 墙 渗 入...
