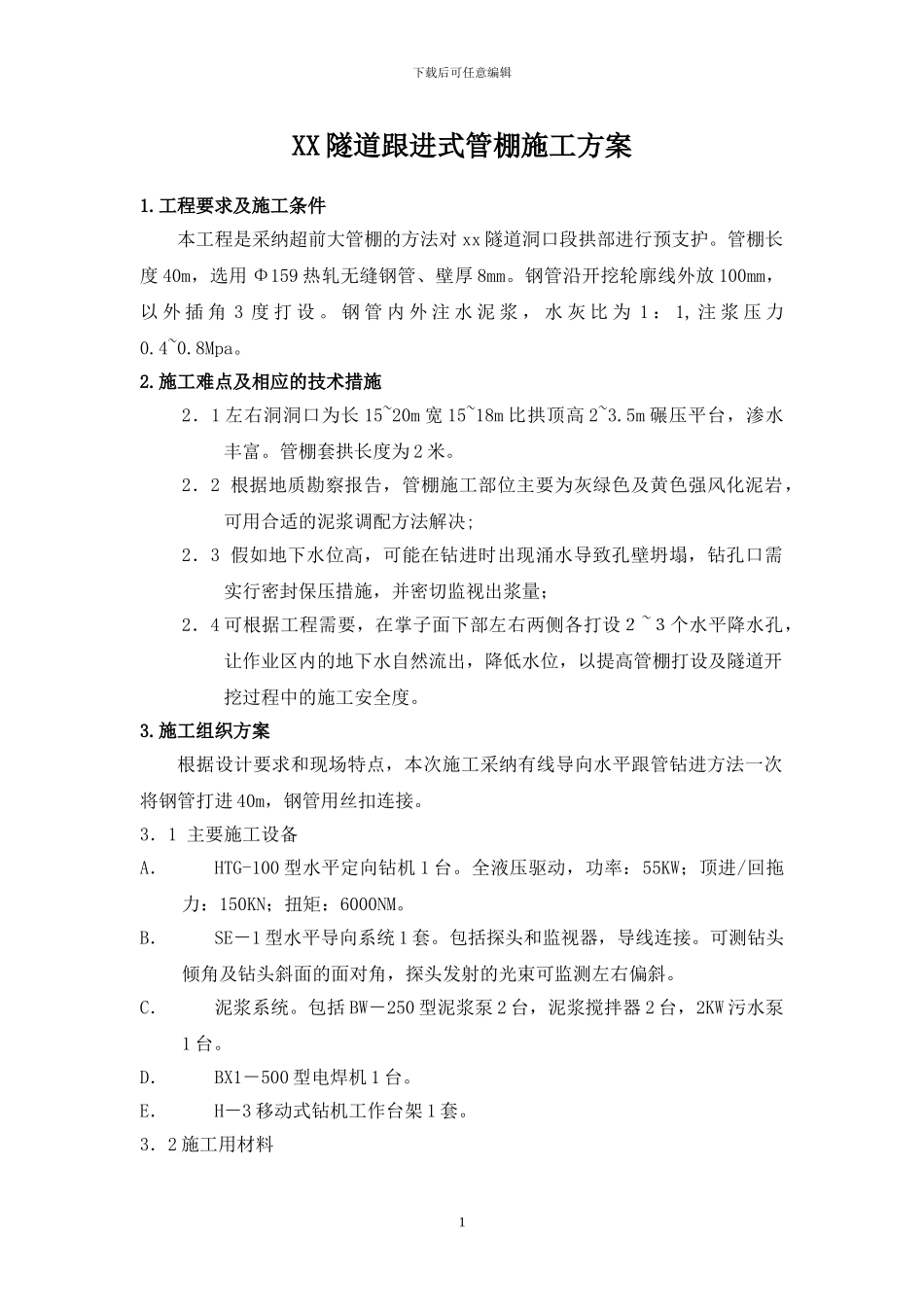

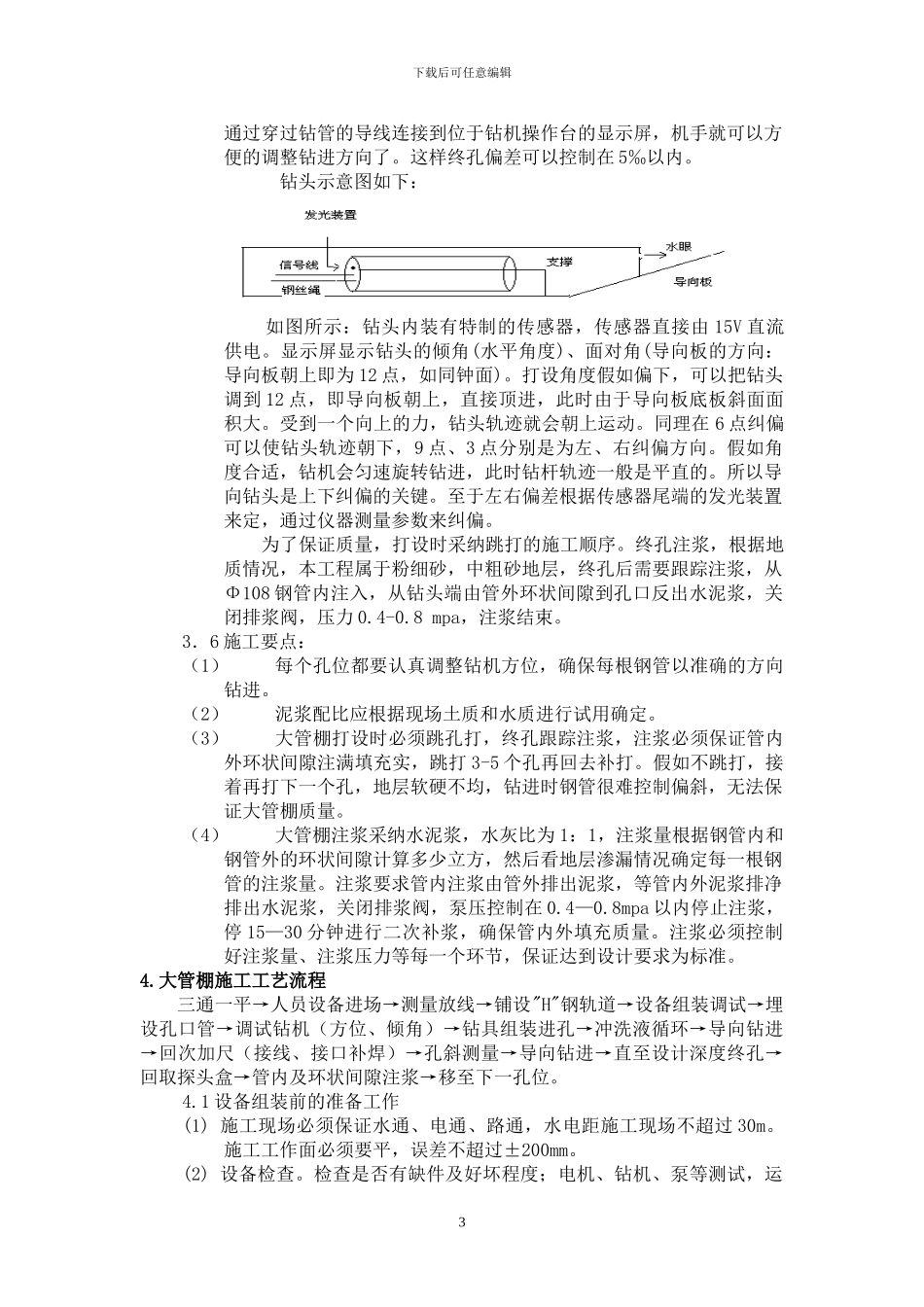

下载后可任意编辑XX 隧道跟进式管棚施工方案1.工程要求及施工条件本工程是采纳超前大管棚的方法对 xx 隧道洞口段拱部进行预支护。管棚长度 40m，选用 Φ159 热轧无缝钢管、壁厚 8mm。钢管沿开挖轮廓线外放 100mm，以 外 插 角 3 度 打 设 。 钢 管 内 外 注 水 泥 浆 ， 水 灰 比 为 1 ： 1, 注 浆 压 力0.4~0.8Mpa。2.施工难点及相应的技术措施2．1 左右洞洞口为长 15~20m 宽 15~18m 比拱顶高 2~3.5m 碾压平台，渗水丰富。管棚套拱长度为 2 米。2．2 根据地质勘察报告，管棚施工部位主要为灰绿色及黄色强风化泥岩，可用合适的泥浆调配方法解决;2．3 假如地下水位高，可能在钻进时出现涌水导致孔壁坍塌，钻孔口需实行密封保压措施，并密切监视出浆量；2．4 可根据工程需要，在掌子面下部左右两侧各打设２~３个水平降水孔，让作业区内的地下水自然流出，降低水位，以提高管棚打设及隧道开挖过程中的施工安全度。3.施工组织方案根据设计要求和现场特点，本次施工采纳有线导向水平跟管钻进方法一次将钢管打进 40m，钢管用丝扣连接。3．1 主要施工设备A．HTG-100 型水平定向钻机 1 台。全液压驱动，功率：55KW；顶进/回拖力：150KN；扭矩：6000NM。B．SE－1 型水平导向系统 1 套。包括探头和监视器，导线连接。可测钻头倾角及钻头斜面的面对角，探头发射的光束可监测左右偏斜。C．泥浆系统。包括 BW－250 型泥浆泵 2 台，泥浆搅拌器 2 台，2KW 污水泵1 台。D．BX1－500 型电焊机 1 台。E．H－3 移动式钻机工作台架 1 套。3．2 施工用材料1下载后可任意编辑A．Φ159x6 无缝钢管；B．注浆用水泥；3．3 施工条件要求A．施 工 场 地 应 平 整 坚 固 ， 高 度 适 中 （ 地 平 面 往 上 距 最 低 孔 位 80-100cm），无积水，无影响钻机正常运行的障碍物，有工人进出场地的安全通道，不得有威胁施工安全的其他作业。B．有设备及钢管水泥进出场地的安全通道及适当的吊装工具。C．动力电 100KW 接至离掌子面 30m 以内。D．水源接至掌子面 30m 以内。E．有足够空间安装泥浆池。3．4 施工人员配备类别人数备注项目经理1 人总负责人项目总工1 人技术总负责人项目副经理1 人责现场施工的组织、调度、管理现场工程师2 人现场技术 测量工程师3 人试验工程师1 人工班班长2 人（白、夜班）钻工、机手、泵工、焊工10 人含兼职,人数可适增加（白、夜...
