ZB1合同段隧道施工准备工作情况调查报告VIP免费

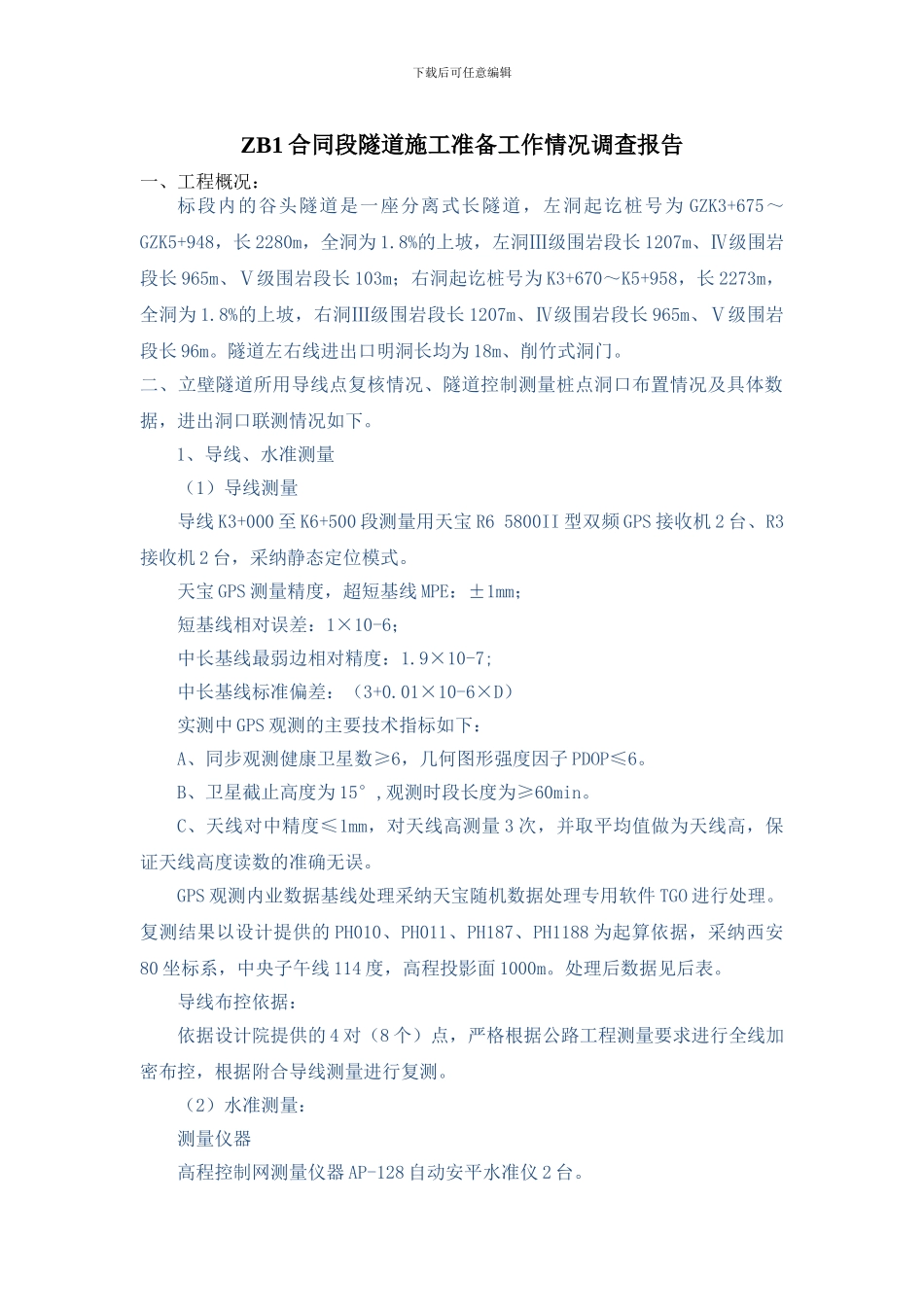

ZB1合同段隧道施工准备工作情况调查报告_第1页
1/9

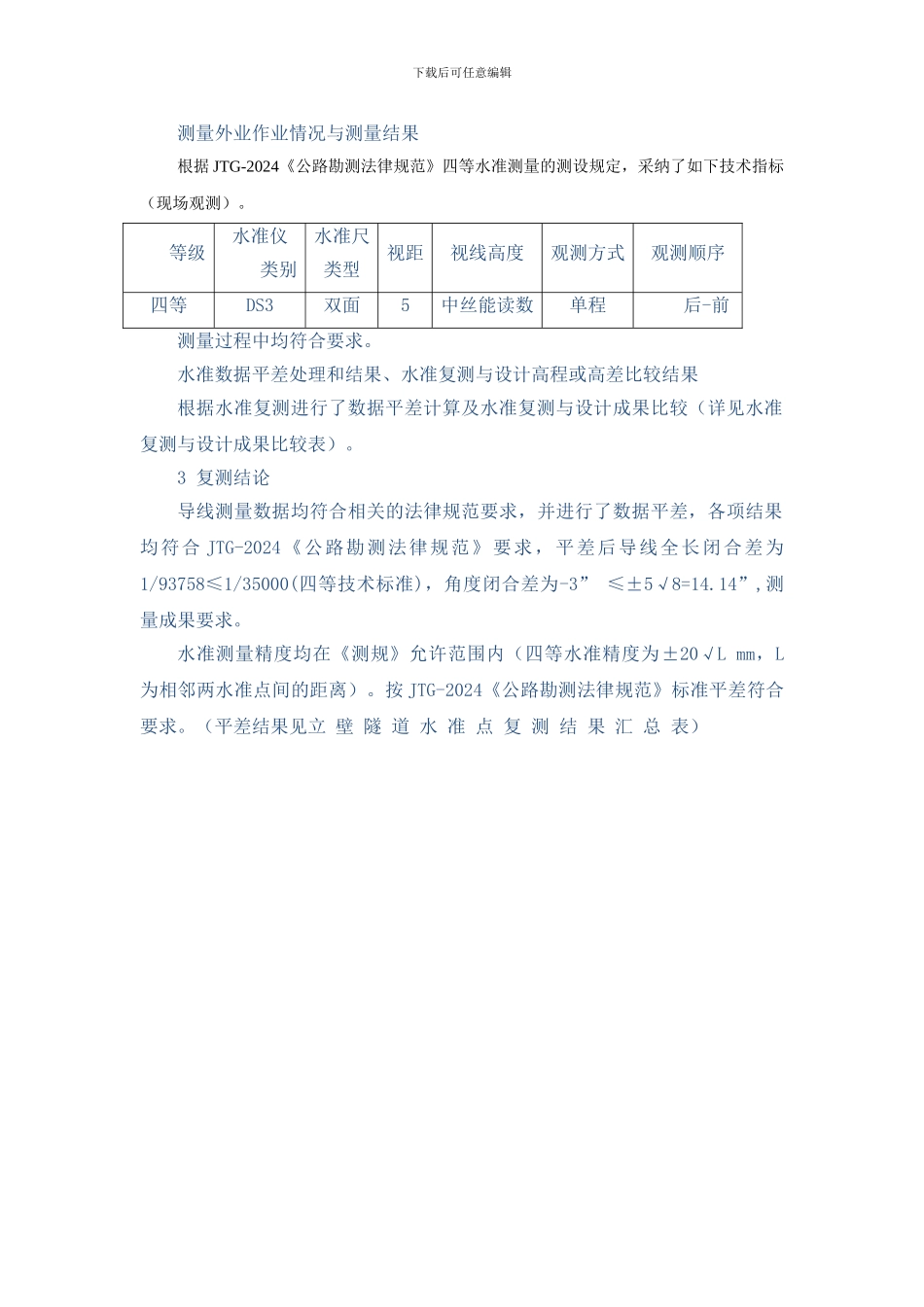

ZB1合同段隧道施工准备工作情况调查报告_第2页
2/9

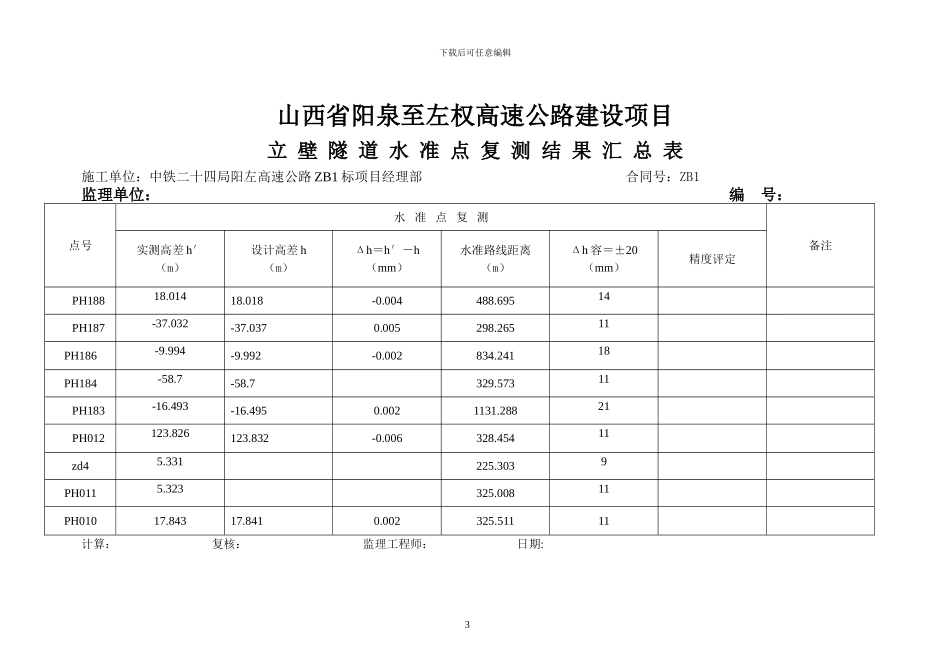

ZB1合同段隧道施工准备工作情况调查报告_第3页
3/9
下载后可任意编辑ZB1 合同段隧道施工准备工作情况调查报告一、工程概况:标段内的谷头隧道是一座分离式长隧道,左洞起讫桩号为 GZK3+675~GZK5+948,长 2280m,全洞为 1.8%的上坡,左洞Ⅲ级围岩段长 1207m、Ⅳ级围岩段长 965m、Ⅴ级围岩段长 103m;右洞起讫桩号为 K3+670~K5+958,长 2273m,全洞为 1.8%的上坡,右洞Ⅲ级围岩段长 1207m、Ⅳ级围岩段长 965m、Ⅴ级围岩段长 96m。隧道左右线进出口明洞长均为 18m、削竹式洞门。二、立壁隧道所用导线点复核情况、隧道控制测量桩点洞口布置情况及具体数据,进出洞口联测情况如下。1、导线、水准测量(1)导线测量导线 K3+000 至 K6+500 段测量用天宝 R6 5800II 型双频 GPS 接收机 2 台、R3接收机 2 台,采纳静态定位模式。天宝 GPS 测量精度,超短基线 MPE:±1mm;短基线相对误差:1×10-6;中长基线最弱边相对精度:1.9×10-7;中长基线标准偏差:(3+0.01×10-6×D)实测中 GPS 观测的主要技术指标如下:A、同步观测健康卫星数≥6,几何图形强度因子 PDOP≤6。B、卫星截止高度为 15°,观测时段长度为≥60min。C、天线对中精度≤1mm,对天线高测量 3 次,并取平均值做为天线高,保证天线高度读数的准确无误。GPS 观测内业数据基线处理采纳天宝随机数据处理专用软件 TGO 进行处理。复测结果以设计提供的 PH010、PH011、PH187、PH1188 为起算依据,采纳西安80 坐标系,中央子午线 114 度,高程投影面 1000m。处理后数据见后表。导线布控依据: 依据设计院提供的 4 对(8 个)点,严格根据公路工程测量要求进行全线加密布控,根据附合导线测量进行复测。(2)水准测量:测量仪器高程控制网测量仪器 AP-128 自动安平水准仪 2 台。下载后可任意编辑测量外业作业情况与测量结果根据 JTG-2024《公路勘测法律规范》四等水准测量的测设规定,采纳了如下技术指标(现场观测)。等级水准仪类别水准尺类型视距视线高度观测方式观测顺序四等DS3双面5中丝能读数单程后-前测量过程中均符合要求。水准数据平差处理和结果、水准复测与设计高程或高差比较结果根据水准复测进行了数据平差计算及水准复测与设计成果比较(详见水准复测与设计成果比较表)。3 复测结论导线测量数据均符合相关的法律规范要求,并进行了数据平差,各项结果均符合 JTG-2024《公路勘测法律规范》要求,平差后导线全长闭合差为1/93758≤1/35000(四等技术标准),角度闭合差为-3” ≤±5...
