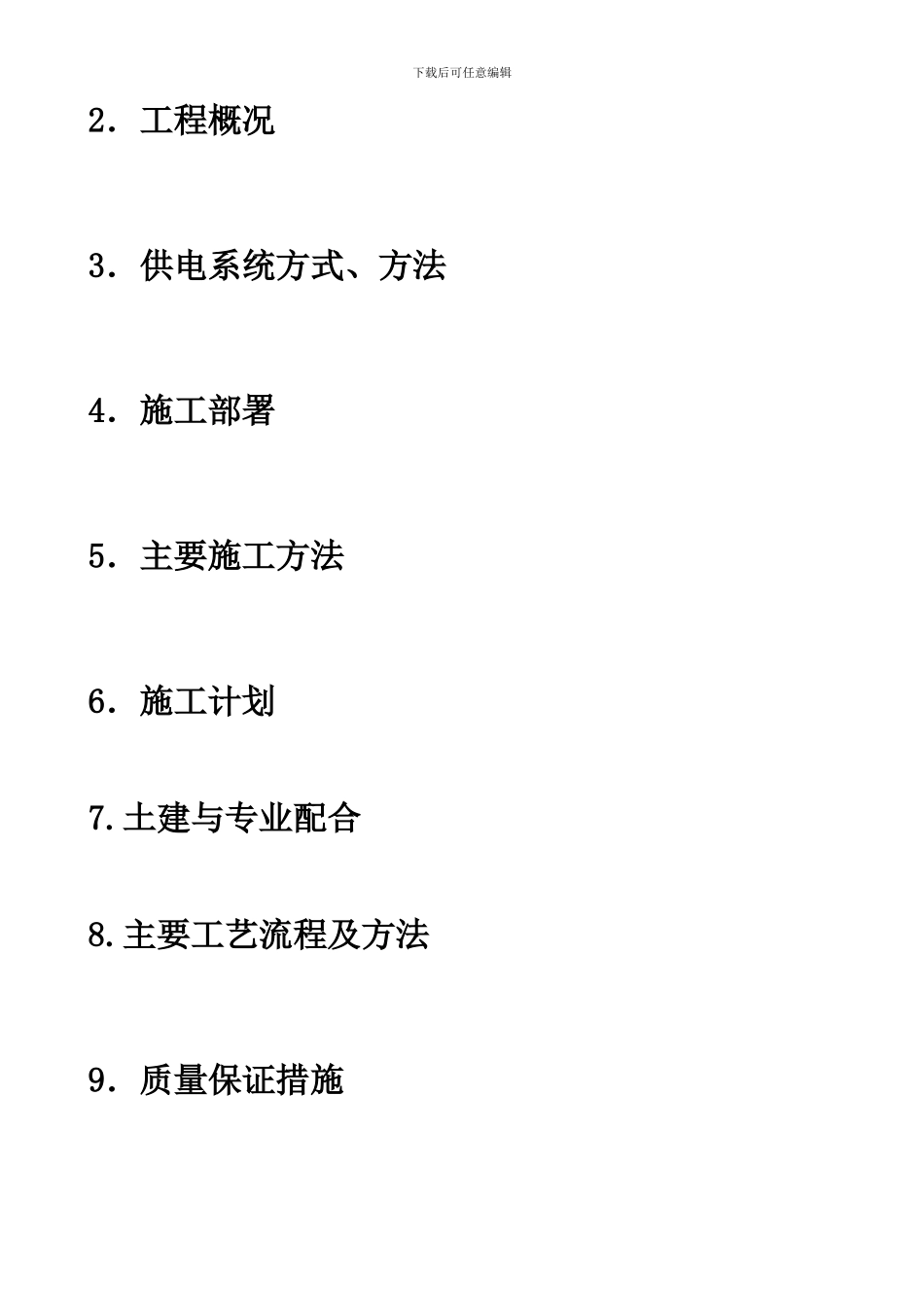

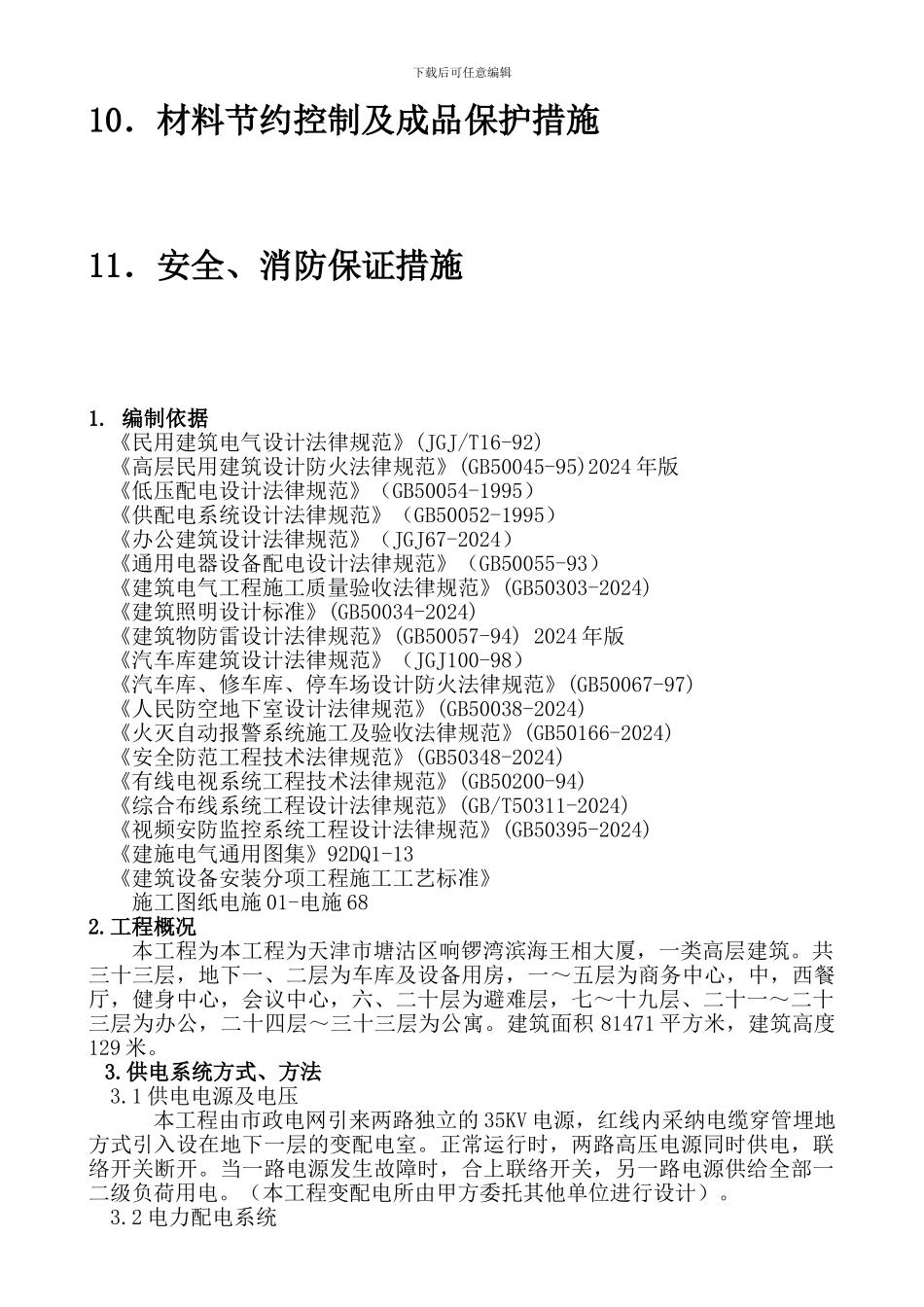

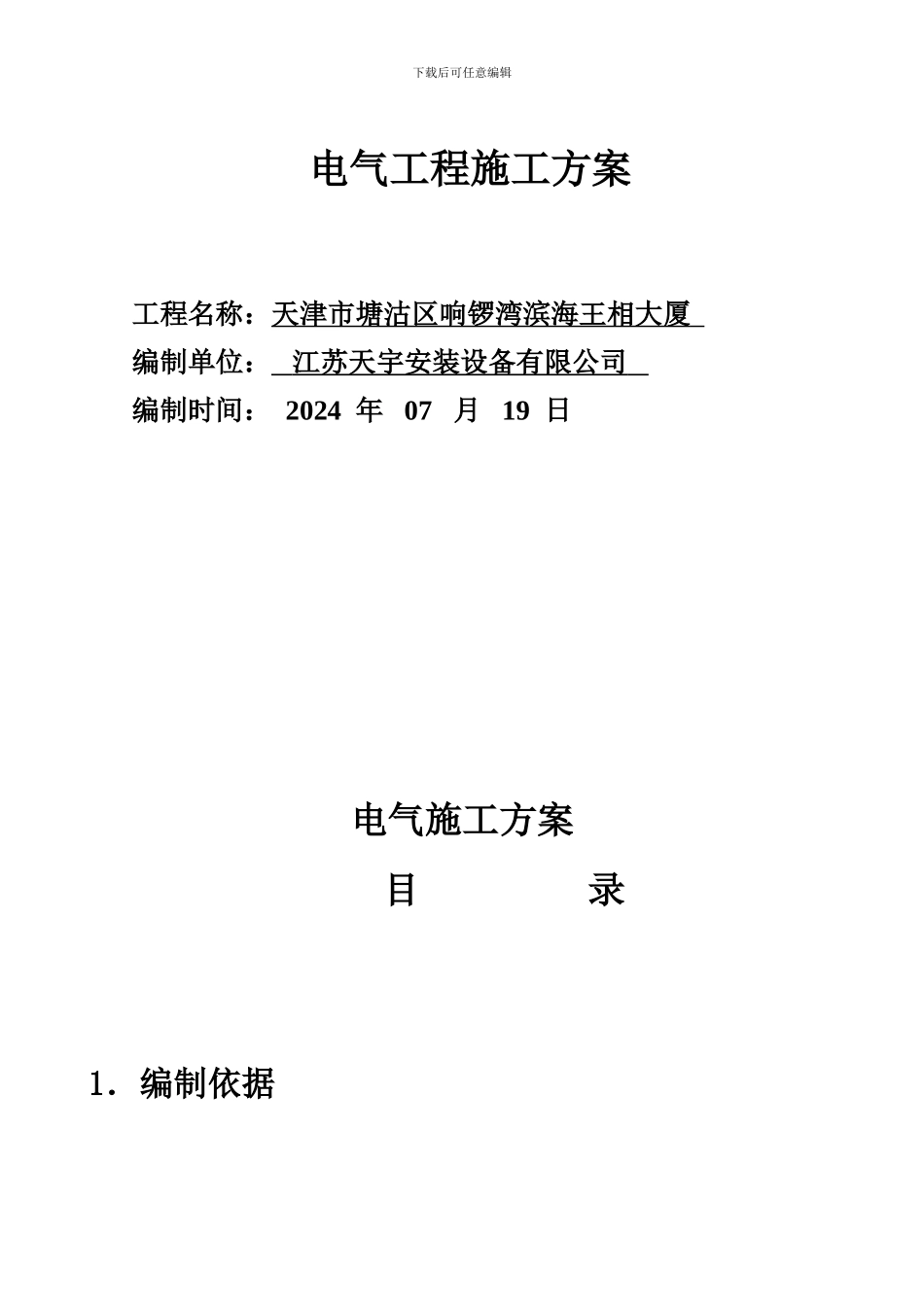

下载后可任意编辑电气工程施工方案工程名称：天津市塘沽区响锣湾滨海王相大厦 编制单位： 江苏天宇安装设备有限公司 编制时间： 2024 年 07 月 19 日电气施工方案目 录1．编制依据下载后可任意编辑2．工程概况3．供电系统方式、方法4．施工部署5．主要施工方法6．施工计划7.土建与专业配合8.主要工艺流程及方法9．质量保证措施下载后可任意编辑10．材料节约控制及成品保护措施11．安全、消防保证措施1. 编制依据《民用建筑电气设计法律规范》(JGJ/T16-92)《高层民用建筑设计防火法律规范》(GB50045-95)2024 年版《低压配电设计法律规范》（GB50054-1995）《供配电系统设计法律规范》（GB50052-1995）《办公建筑设计法律规范》（JGJ67-2024）《通用电器设备配电设计法律规范》（GB50055-93）《建筑电气工程施工质量验收法律规范》(GB50303-2024)《建筑照明设计标准》(GB50034-2024)《建筑物防雷设计法律规范》(GB50057-94) 2024 年版《汽车库建筑设计法律规范》（JGJ100-98）《汽车库、修车库、停车场设计防火法律规范》(GB50067-97)《人民防空地下室设计法律规范》(GB50038-2024)《火灭自动报警系统施工及验收法律规范》(GB50166-2024)《安全防范工程技术法律规范》(GB50348-2024)《有线电视系统工程技术法律规范》(GB50200-94)《综合布线系统工程设计法律规范》(GB/T50311-2024)《视频安防监控系统工程设计法律规范》(GB50395-2024)《建施电气通用图集》92DQ1-13《建筑设备安装分项工程施工工艺标准》施工图纸电施 01-电施 682.工程概况本工程为本工程为天津市塘沽区响锣湾滨海王相大厦，一类高层建筑。共三十三层，地下一、二层为车库及设备用房，一～五层为商务中心，中，西餐厅，健身中心，会议中心，六、二十层为避难层，七～十九层、二十一～二十三层为办公，二十四层～三十三层为公寓。建筑面积 81471 平方米，建筑高度129 米。 3.供电系统方式、方法3.1 供电电源及电压本工程由市政电网引来两路独立的 35KV 电源，红线内采纳电缆穿管埋地方式引入设在地下一层的变配电室。正常运行时，两路高压电源同时供电，联络开关断开。当一路电源发生故障时，合上联络开关，另一路电源供给全部一二级负荷用电。（本工程变配电所由甲方委托其他单位进行设计）。3.2 电力配电系统下载后可任意编辑3.2.1 负荷集中的用电设备设置电气控制。如：水泵房、制冷机房。3.2.2 根据建筑物特点，对于较集中，性质较重要的负荷，利用耐火...
