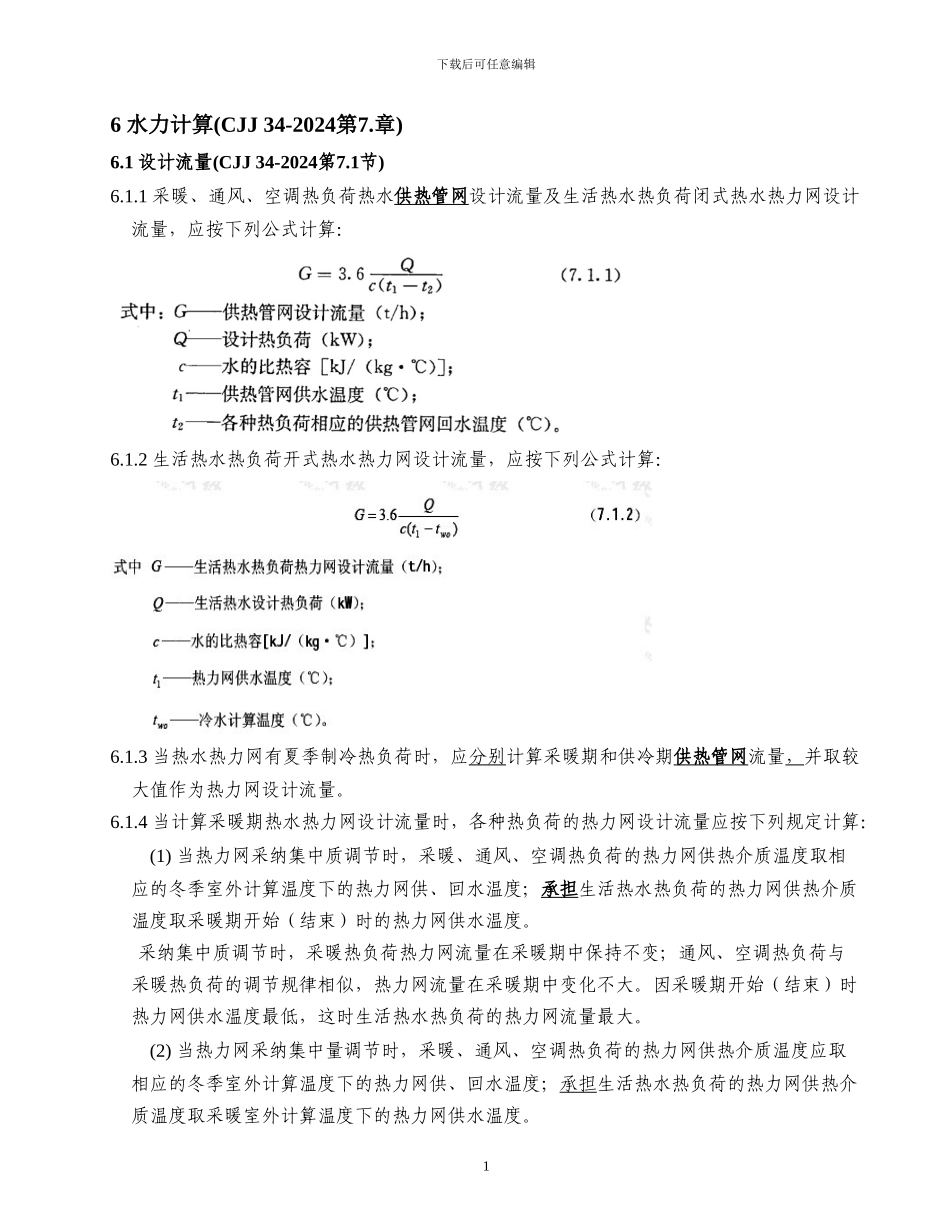

下载后可任意编辑6 水力计算(CJJ 34-2024第7.章)6.1 设计流量(CJJ 34-2024第7.1节)6.1.1 采暖、通风、空调热负荷热水供热管网设计流量及生活热水热负荷闭式热水热力网设计流量，应按下列公式计算：6.1.2 生活热水热负荷开式热水热力网设计流量，应按下列公式计算：6.1.3 当热水热力网有夏季制冷热负荷时，应分别计算采暖期和供冷期供热管网流量，并取较大值作为热力网设计流量。6.1.4 当计算采暖期热水热力网设计流量时，各种热负荷的热力网设计流量应按下列规定计算： (1) 当热力网采纳集中质调节时，采暖、通风、空调热负荷的热力网供热介质温度取相应的冬季室外计算温度下的热力网供、回水温度；承担生活热水热负荷的热力网供热介质温度取采暖期开始（结束）时的热力网供水温度。 采纳集中质调节时，采暖热负荷热力网流量在采暖期中保持不变；通风、空调热负荷与采暖热负荷的调节规律相似，热力网流量在采暖期中变化不大。因采暖期开始（结束）时热力网供水温度最低，这时生活热水热负荷的热力网流量最大。 (2) 当热力网采纳集中量调节时，采暖、通风、空调热负荷的热力网供热介质温度应取相应的冬季室外计算温度下的热力网供、回水温度；承担生活热水热负荷的热力网供热介质温度取采暖室外计算温度下的热力网供水温度。1下载后可任意编辑采纳集中量调节时，生活热水热负荷热力网流量在采暖期中保持不变；采暖，通风。空调热负荷的热力网流量，随室外温度下降而提高，达到室外计算温度时，热力网流量最大。(3) 当热力网采纳集中“质—量”调节时，应采纳各种热负荷在不同室外温度下的热力网流量曲线叠加得出的最大流量值作为设计流量。 采纳集中“质—量”调节时，各种热负荷的热力网流量随室外温度的变化都在改变，由于调节规律和各种热负荷的比例难于事先确定，故无法预先给出计算方法。 开式热水热力网，直接取用热力网的供热介质作为生活热水使用，双管开式热力网由于有一部分水在用户处被用掉，热力网供水管和回水管的流量不同。在CJJ 34-1990法律规范中考虑到两管分别进行水力计算不方便，采纳一个生活热水等效流量系数0.6，取供、回水管的平均压力降统一进行水力计算。因目前计算机已普及，供、回水管分别进行水力计算已无困难，所以条文中不再规定等效流量系数。6.1.5 计算承担生活热水热负荷热水热力网设计流量时，当生活热水换热器与其他系统换热器并联或两级混合连接时，仅应计算并联换热器的热力网流量；当生活热...
