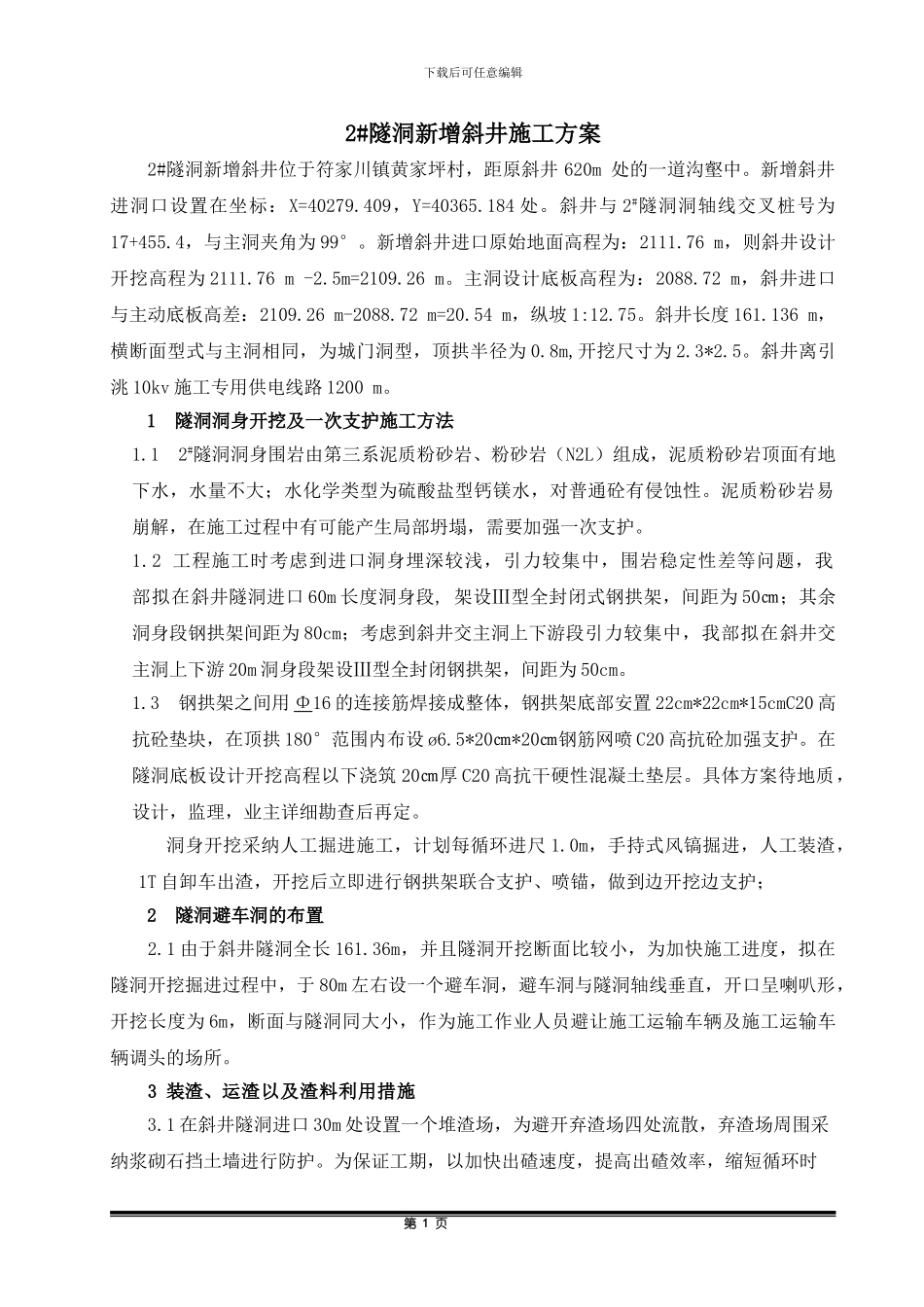

一干一标二组新增斜井施工方案_第1页
1/5
一干一标二组新增斜井施工方案_第2页
2/5
一干一标二组新增斜井施工方案_第3页
3/5
下载后可任意编辑2#隧洞新增斜井施工方案2#隧洞新增斜井位于符家川镇黄家坪村,距原斜井 620m 处的一道沟壑中。新增斜井进洞口设置在坐标:X=40279.409,Y=40365.184 处。斜井与 2#隧洞洞轴线交叉桩号为17+455.4,与主洞夹角为 99°。新增斜井进口原始地面高程为:2111.76 m,则斜井设计开挖高程为 2111.76 m -2.5m=2109.26 m。主洞设计底板高程为:2088.72 m,斜井进口与主动底板高差:2109.26 m-2088.72 m=20.54 m,纵坡 1:12.75。斜井长度 161.136 m,横断面型式与主洞相同,为城门洞型,顶拱半径为 0.8m,开挖尺寸为 2.3*2.5。斜井离引洮 10kv 施工专用供电线路 1200 m。1 隧洞洞身开挖及一次支护施工方法1.1 2#隧洞洞身围岩由第三系泥质粉砂岩、粉砂岩(N2L)组成,泥质粉砂岩顶面有地下水,水量不大;水化学类型为硫酸盐型钙镁水,对普通砼有侵蚀性。泥质粉砂岩易崩解,在施工过程中有可能产生局部坍塌,需要加强一次支护。1.2 工程施工时考虑到进口洞身埋深较浅,引力较集中,围岩稳定性差等问题,我部拟在斜井隧洞进口 60m 长度洞身段, 架设Ⅲ型全封闭式钢拱架,间距为 50㎝;其余洞身段钢拱架间距为 80cm;考虑到斜井交主洞上下游段引力较集中,我部拟在斜井交主洞上下游 20m 洞身段架设Ⅲ型全封闭钢拱架,间距为 50cm。1.3 钢拱架之间用 Φ16 的连接筋焊接成整体,钢拱架底部安置 22cm*22cm*15cmC20 高抗砼垫块,在顶拱 180°范围内布设 ø6.5*20㎝*20㎝钢筋网喷 C20 高抗砼加强支护。在隧洞底板设计开挖高程以下浇筑 20㎝厚 C20 高抗干硬性混凝土垫层。具体方案待地质,设计,监理,业主详细勘查后再定。洞身开挖采纳人工掘进施工,计划每循环进尺 1.0m,手持式风镐掘进,人工装渣,1T 自卸车出渣,开挖后立即进行钢拱架联合支护、喷锚,做到边开挖边支护;2 隧洞避车洞的布置2.1 由于斜井隧洞全长 161.36m,并且隧洞开挖断面比较小,为加快施工进度,拟在隧洞开挖掘进过程中,于 80m 左右设一个避车洞,避车洞与隧洞轴线垂直,开口呈喇叭形,开挖长度为 6m,断面与隧洞同大小,作为施工作业人员避让施工运输车辆及施工运输车辆调头的场所。3 装渣、运渣以及渣料利用措施3.1 在斜井隧洞进口 30m 处设置一个堆渣场,为避开弃渣场四处流散,弃渣场周围采纳浆砌石挡土墙进行防护。为保证工期,以加快出碴速度,提高出碴效率,缩短循环时 第 1 页下载后可任意编辑间,保证安全...
