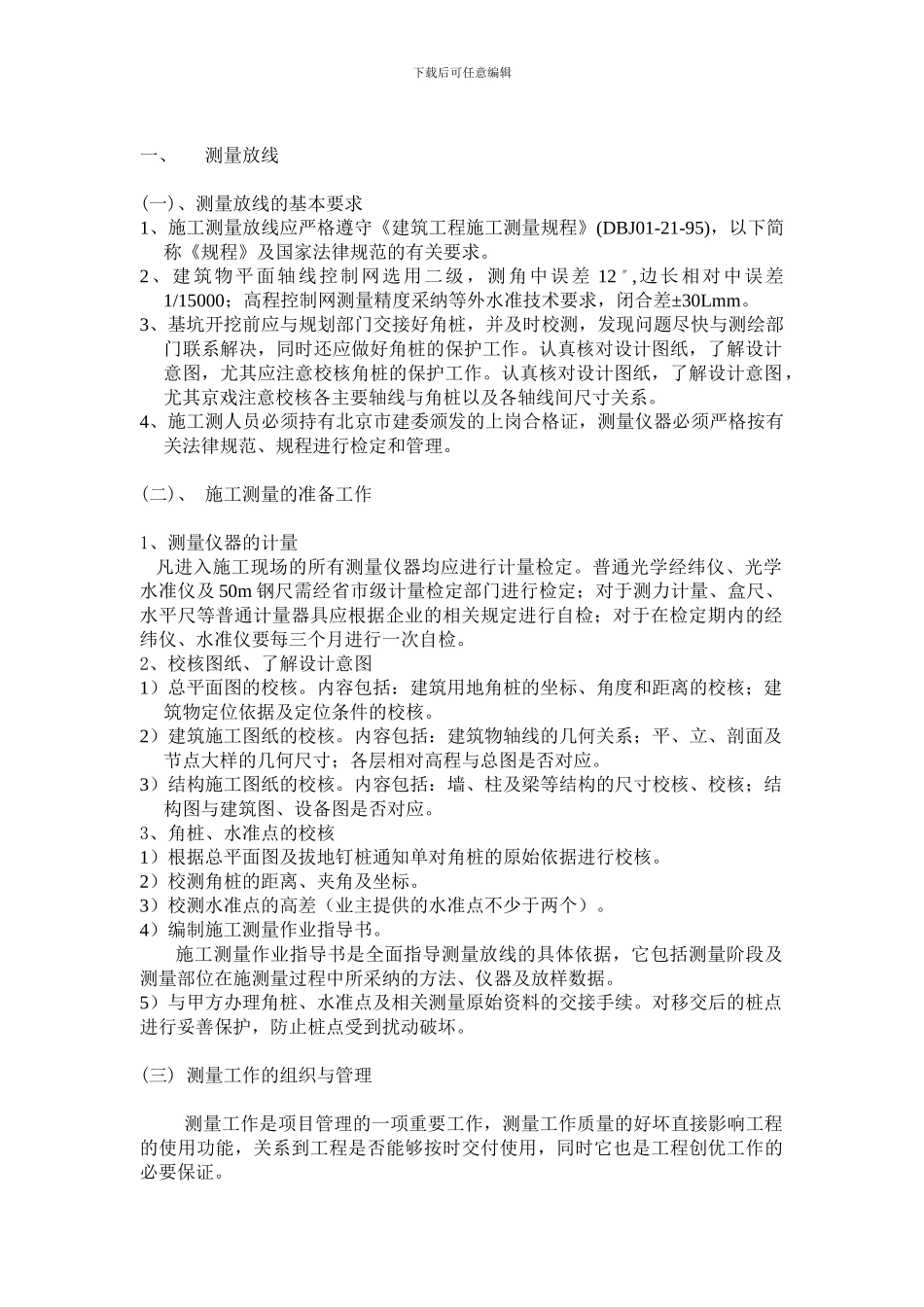

下载后可任意编辑一、测量放线(一)、测量放线的基本要求1、施工测量放线应严格遵守《建筑工程施工测量规程》(DBJ01-21-95)，以下简称《规程》及国家法律规范的有关要求。2、建筑物平面轴线控制网选用二级，测角中误差 12 〃,边长相对中误差1/15000；高程控制网测量精度采纳等外水准技术要求，闭合差±30Lmm。3、基坑开挖前应与规划部门交接好角桩，并及时校测，发现问题尽快与测绘部门联系解决，同时还应做好角桩的保护工作。认真核对设计图纸，了解设计意图，尤其应注意校核角桩的保护工作。认真核对设计图纸，了解设计意图，尤其京戏注意校核各主要轴线与角桩以及各轴线间尺寸关系。4、施工测人员必须持有北京市建委颁发的上岗合格证，测量仪器必须严格按有关法律规范、规程进行检定和管理。(二)、 施工测量的准备工作1、测量仪器的计量 凡进入施工现场的所有测量仪器均应进行计量检定。普通光学经纬仪、光学水准仪及 50m 钢尺需经省市级计量检定部门进行检定；对于测力计量、盒尺、水平尺等普通计量器具应根据企业的相关规定进行自检；对于在检定期内的经纬仪、水准仪要每三个月进行一次自检。2、校核图纸、了解设计意图1）总平面图的校核。内容包括：建筑用地角桩的坐标、角度和距离的校核；建筑物定位依据及定位条件的校核。2）建筑施工图纸的校核。内容包括：建筑物轴线的几何关系；平、立、剖面及节点大样的几何尺寸；各层相对高程与总图是否对应。3）结构施工图纸的校核。内容包括：墙、柱及梁等结构的尺寸校核、校核；结构图与建筑图、设备图是否对应。3、角桩、水准点的校核1）根据总平面图及拔地钉桩通知单对角桩的原始依据进行校核。2）校测角桩的距离、夹角及坐标。3）校测水准点的高差（业主提供的水准点不少于两个）。4）编制施工测量作业指导书。施工测量作业指导书是全面指导测量放线的具体依据，它包括测量阶段及测量部位在施测量过程中所采纳的方法、仪器及放样数据。5）与甲方办理角桩、水准点及相关测量原始资料的交接手续。对移交后的桩点进行妥善保护，防止桩点受到扰动破坏。(三) 测量工作的组织与管理测量工作是项目管理的一项重要工作，测量工作质量的好坏直接影响工程的使用功能，关系到工程是否能够按时交付使用，同时它也是工程创优工作的必要保证。下载后可任意编辑1、人员组织 在工程经理部总工程师的领导下负责整个工程的测量与验线工作。设置测量人员 4 人，负责土建施工期间的日常测量工作；由质量检...
