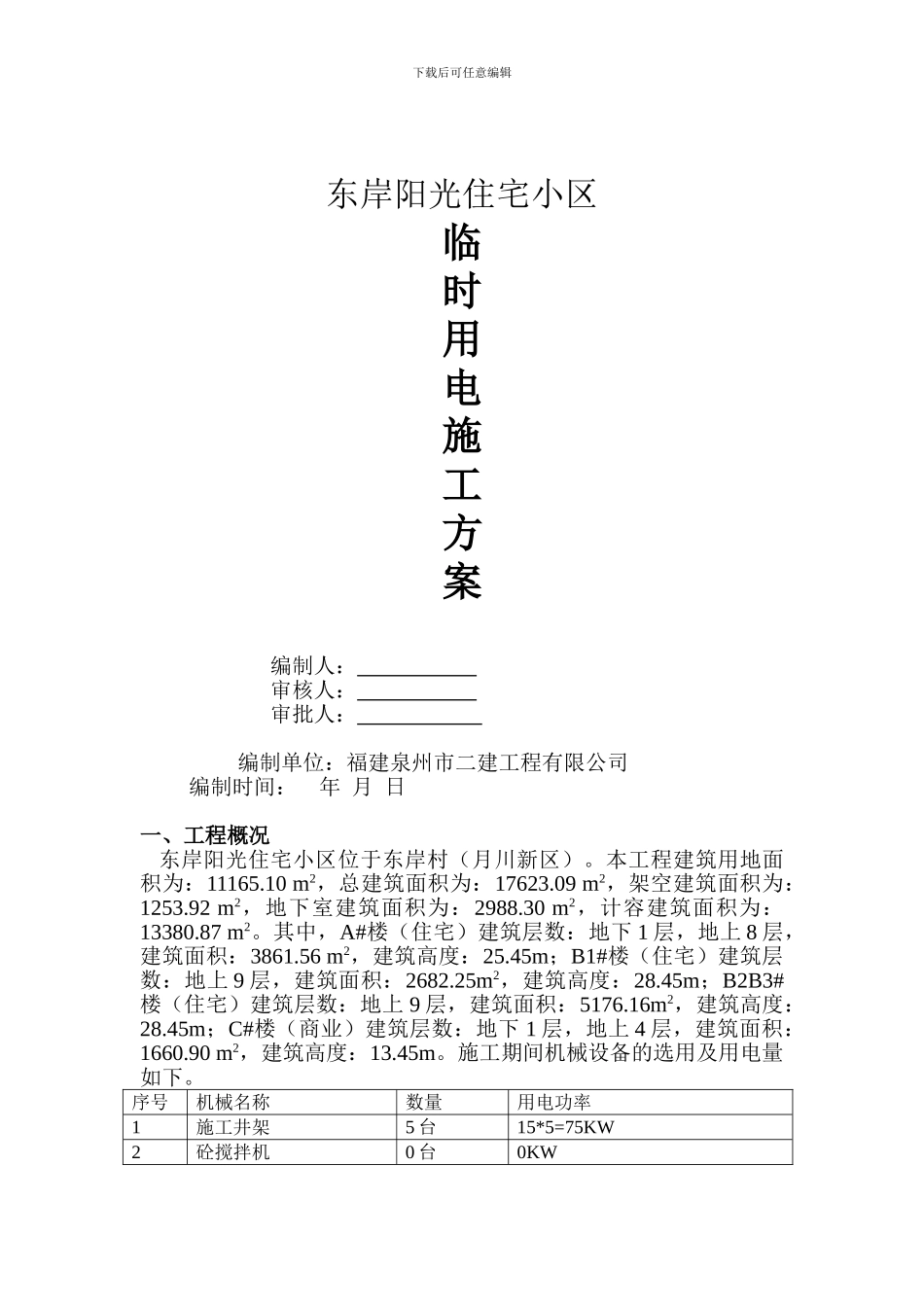

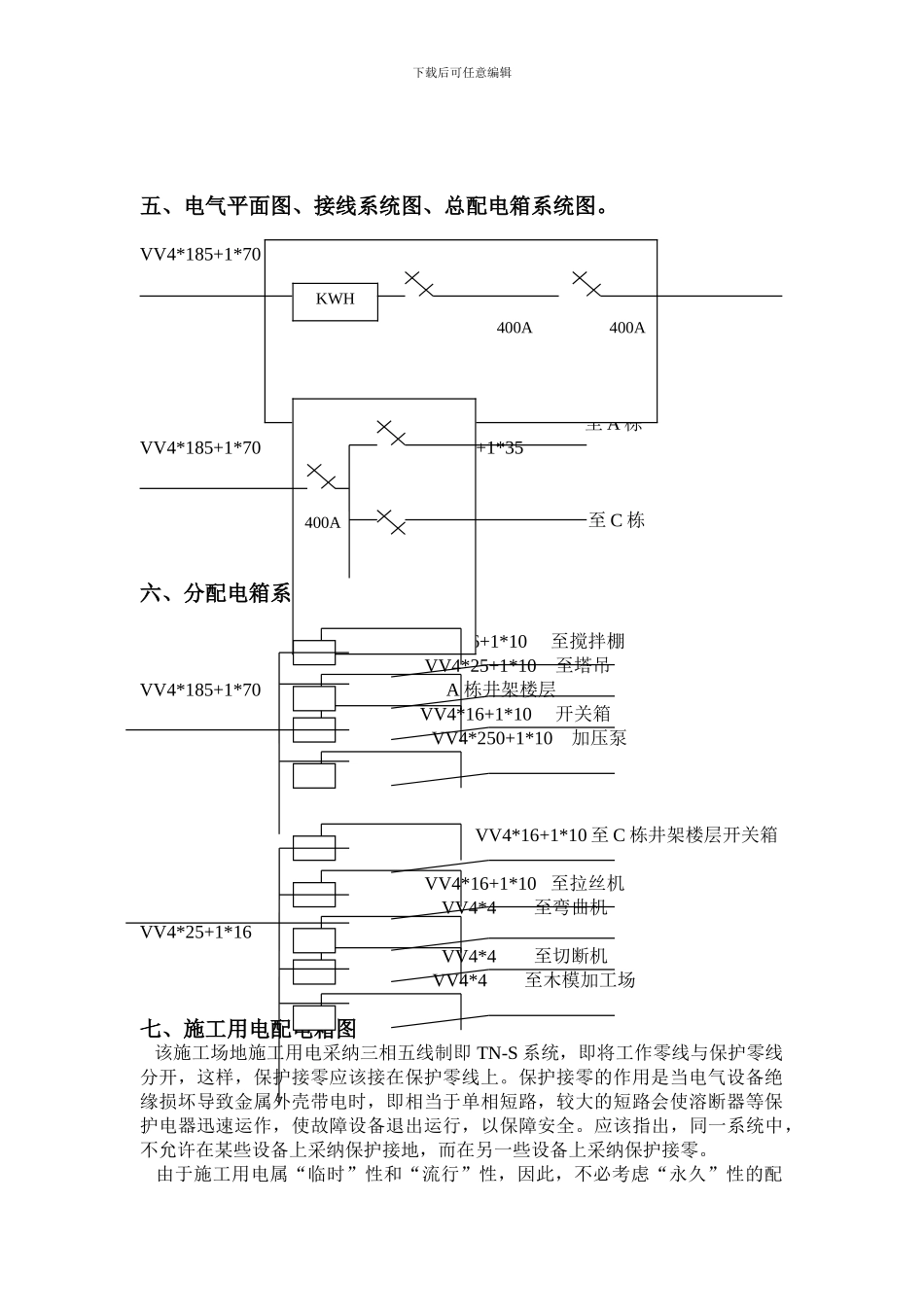

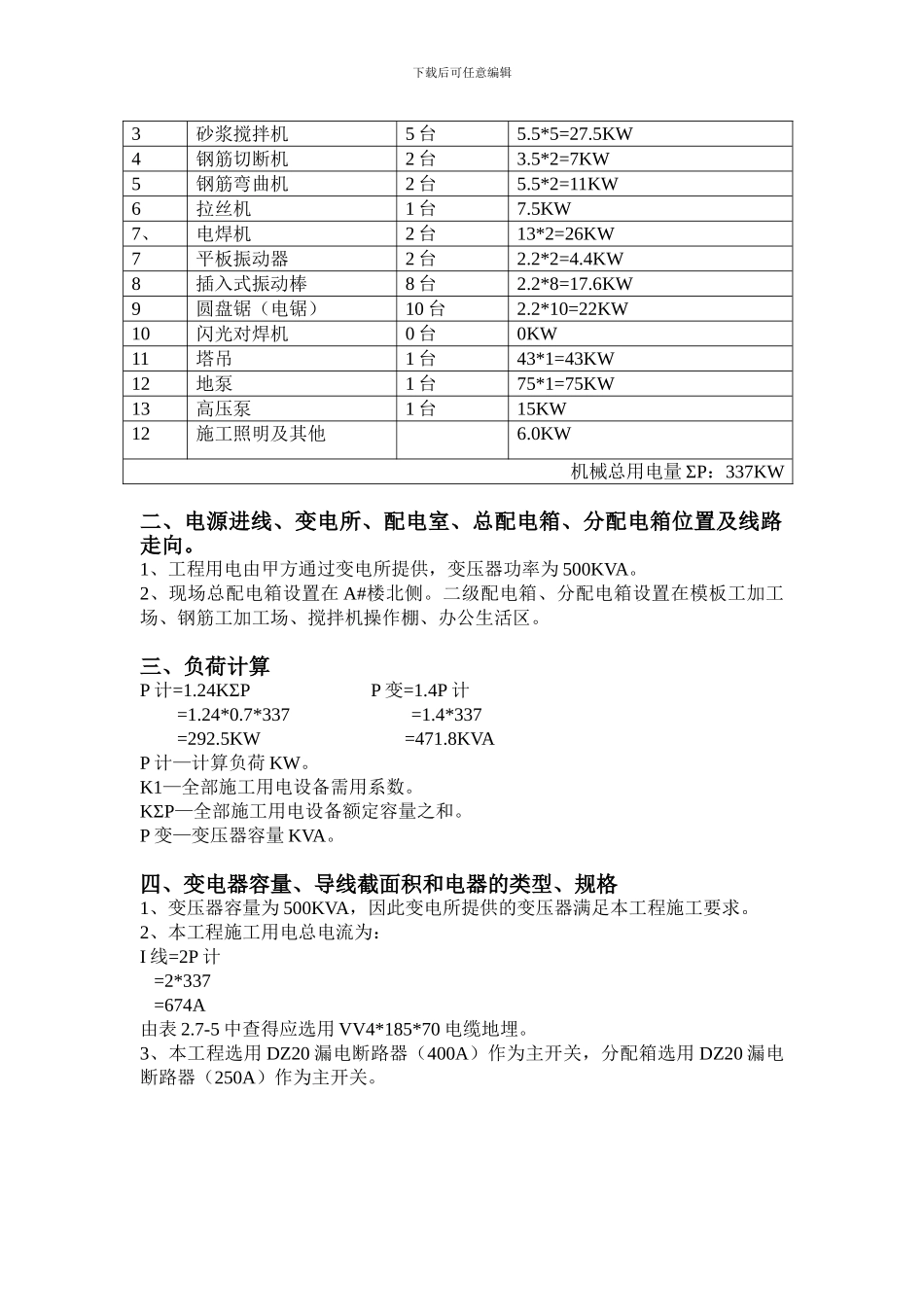

下载后可任意编辑东岸阳光住宅小区临时用电施工方案编制人: 审核人: 审批人: 编制单位:福建泉州市二建工程有限公司 编制时间: 年 月 日一、工程概况 东岸阳光住宅小区位于东岸村(月川新区)。本工程建筑用地面积为:11165.10 m2,总建筑面积为:17623.09 m2,架空建筑面积为:1253.92 m2,地下室建筑面积为:2988.30 m2,计容建筑面积为:13380.87 m2。其中,A#楼(住宅)建筑层数:地下 1 层,地上 8 层,建筑面积:3861.56 m2,建筑高度:25.45m;B1#楼(住宅)建筑层数:地上 9 层,建筑面积:2682.25m2,建筑高度:28.45m;B2B3#楼(住宅)建筑层数:地上 9 层,建筑面积:5176.16m2,建筑高度:28.45m;C#楼(商业)建筑层数:地下 1 层,地上 4 层,建筑面积:1660.90 m2,建筑高度:13.45m。施工期间机械设备的选用及用电量如下。序号机械名称数量用电功率1施工井架5 台15*5=75KW2砼搅拌机0 台0KW下载后可任意编辑3砂浆搅拌机5 台5.5*5=27.5KW4钢筋切断机2 台3.5*2=7KW5钢筋弯曲机2 台5.5*2=11KW6拉丝机1 台7.5KW7、电焊机2 台13*2=26KW7平板振动器2 台2.2*2=4.4KW8插入式振动棒8 台2.2*8=17.6KW9圆盘锯(电锯)10 台2.2*10=22KW10闪光对焊机0 台0KW11塔吊1 台43*1=43KW12地泵1 台75*1=75KW13高压泵1 台15KW12施工照明及其他6.0KW机械总用电量 ΣP:337KW二、电源进线、变电所、配电室、总配电箱、分配电箱位置及线路走向。1、工程用电由甲方通过变电所提供,变压器功率为 500KVA。2、现场总配电箱设置在 A#楼北侧。二级配电箱、分配电箱设置在模板工加工场、钢筋工加工场、搅拌机操作棚、办公生活区。三、负荷计算P 计=1.24KΣP P 变=1.4P 计=1.24*0.7*337 =1.4*337=292.5KW =471.8KVAP 计—计算负荷 KW。K1—全部施工用电设备需用系数。KΣP—全部施工用电设备额定容量之和。P 变—变压器容量 KVA。四、变电器容量、导线截面积和电器的类型、规格1、变压器容量为 500KVA,因此变电所提供的变压器满足本工程施工要求。2、本工程施工用电总电流为:I 线=2P 计 =2*337 =674A由表 2.7-5 中查得应选用 VV4*185*70 电缆地埋。3、本工程选用 DZ20 漏电断路器(400A)作为主开关,分配箱选用 DZ20 漏电断路器(250A)作为主开关。下载后可任意编辑五、电气平面图、接线系统图、总配电箱系统图。VV4*185+1*70 VV4*185+1*70至 A 栋VV4*185+1*70 250AVV4*70+1*35至 C...
