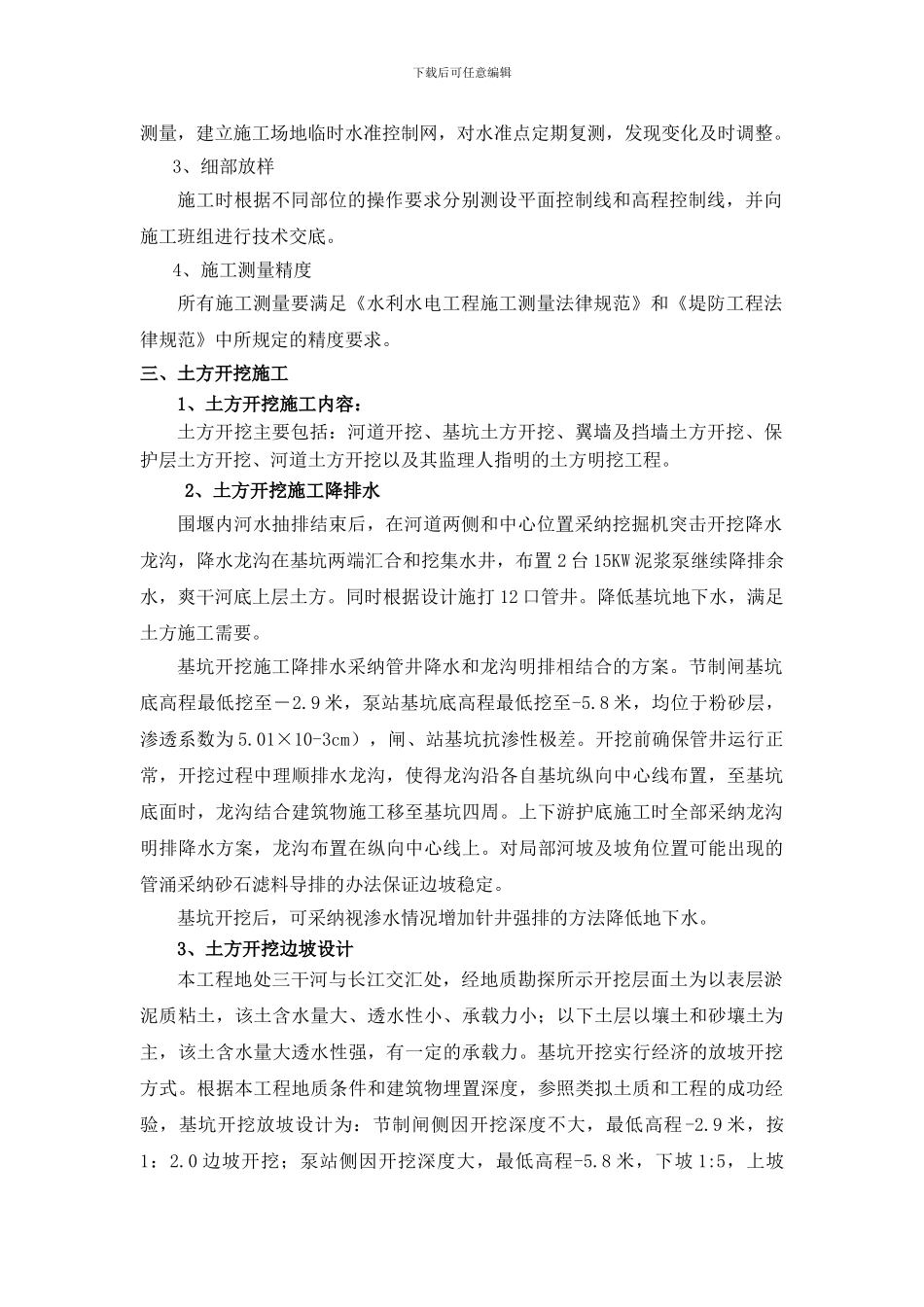

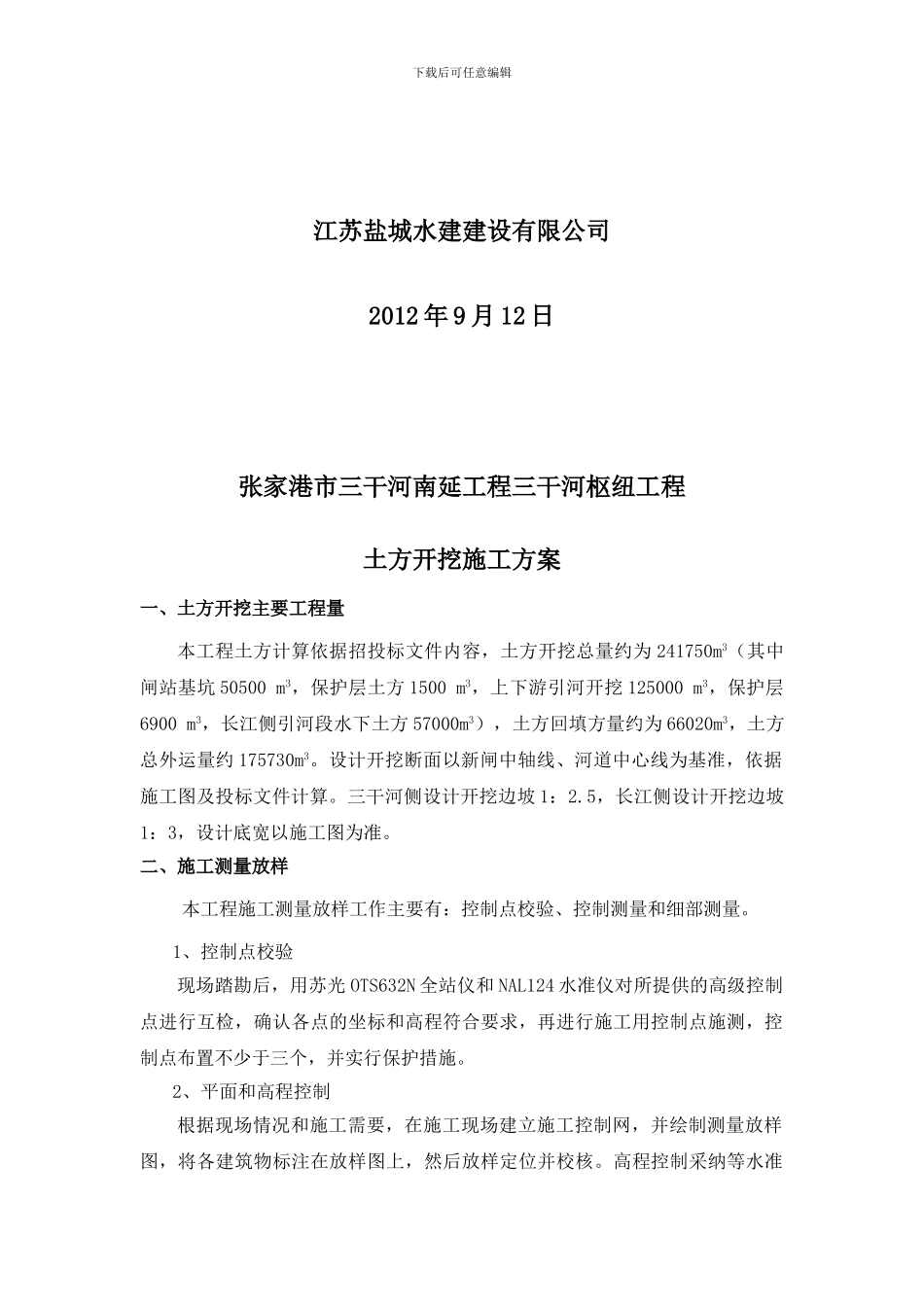

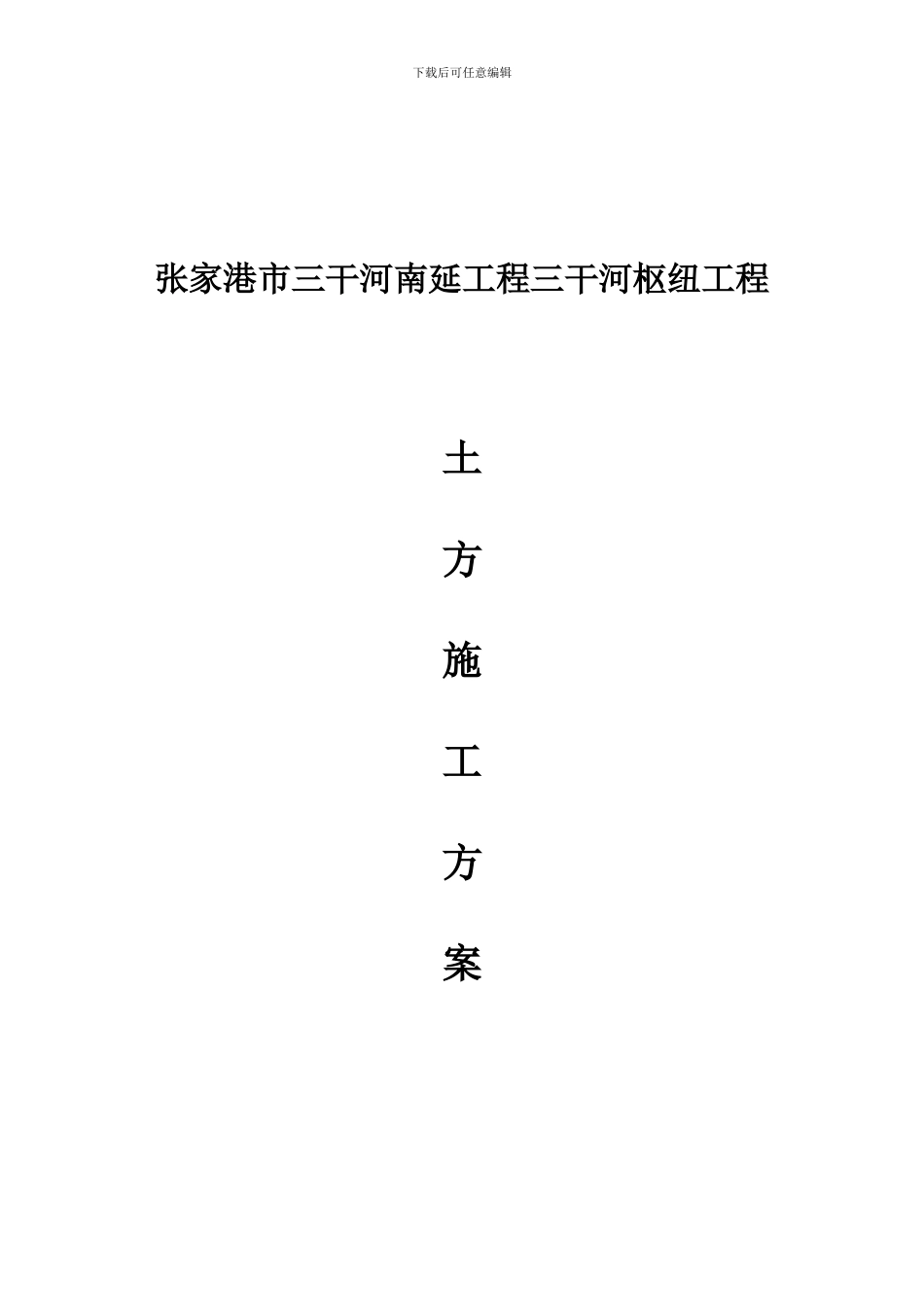

下载后可任意编辑张家港市三干河南延工程三干河枢纽工程土方施工方案下载后可任意编辑江苏盐城水建建设有限公司2012 年 9 月 12 日张家港市三干河南延工程三干河枢纽工程土方开挖施工方案一、土方开挖主要工程量本工程土方计算依据招投标文件内容，土方开挖总量约为 241750m3（其中闸站基坑 50500 m3，保护层土方 1500 m3，上下游引河开挖 125000 m3，保护层6900 m3，长江侧引河段水下土方 57000m3），土方回填方量约为 66020m3，土方总外运量约 175730m3。设计开挖断面以新闸中轴线、河道中心线为基准，依据施工图及投标文件计算。三干河侧设计开挖边坡 1：2.5，长江侧设计开挖边坡1：3，设计底宽以施工图为准。二、施工测量放样本工程施工测量放样工作主要有：控制点校验、控制测量和细部测量。1、控制点校验现场踏勘后，用苏光 OTS632N 全站仪和 NAL124 水准仪对所提供的高级控制点进行互检，确认各点的坐标和高程符合要求，再进行施工用控制点施测，控制点布置不少于三个，并实行保护措施。2、平面和高程控制根据现场情况和施工需要，在施工现场建立施工控制网，并绘制测量放样图，将各建筑物标注在放样图上，然后放样定位并校核。高程控制采纳等水准下载后可任意编辑测量，建立施工场地临时水准控制网，对水准点定期复测，发现变化及时调整。3、细部放样施工时根据不同部位的操作要求分别测设平面控制线和高程控制线，并向施工班组进行技术交底。4、施工测量精度所有施工测量要满足《水利水电工程施工测量法律规范》和《堤防工程法律规范》中所规定的精度要求。三、土方开挖施工1、土方开挖施工内容：土方开挖主要包括：河道开挖、基坑土方开挖、翼墙及挡墙土方开挖、保护层土方开挖、河道土方开挖以及其监理人指明的土方明挖工程。2、土方开挖施工降排水围堰内河水抽排结束后，在河道两侧和中心位置采纳挖掘机突击开挖降水龙沟，降水龙沟在基坑两端汇合和挖集水井，布置 2 台 15KW 泥浆泵继续降排余水，爽干河底上层土方。同时根据设计施打 12 口管井。降低基坑地下水，满足土方施工需要。基坑开挖施工降排水采纳管井降水和龙沟明排相结合的方案。节制闸基坑底高程最低挖至－2.9 米，泵站基坑底高程最低挖至-5.8 米，均位于粉砂层，渗透系数为 5.01×10-3cm），闸、站基坑抗渗性极差。开挖前确保管井运行正常，开挖过程中理顺排水龙沟，使得龙沟沿各自基坑纵向中心线布置，至基坑底面时，龙沟结合建筑物施工移...
