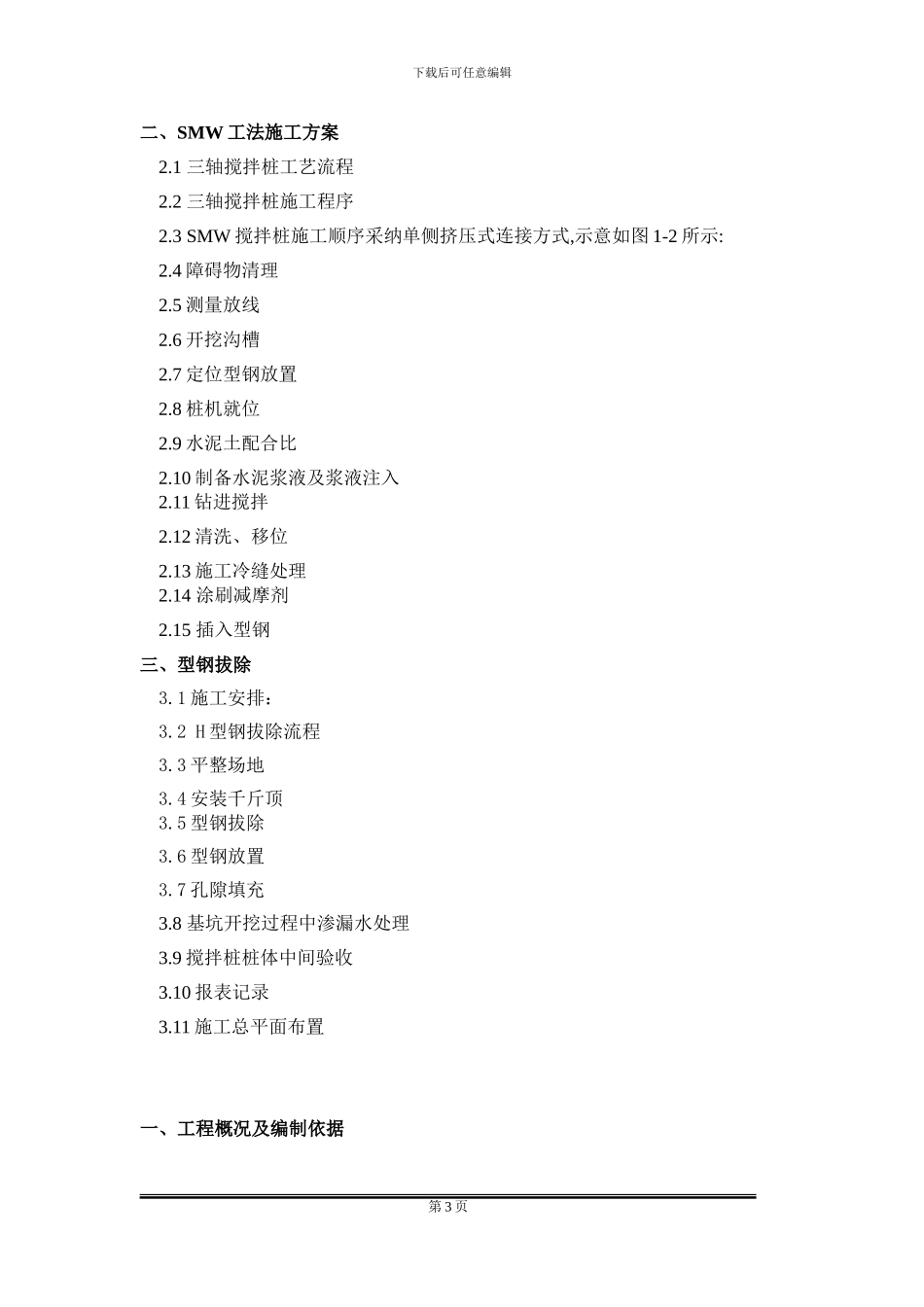

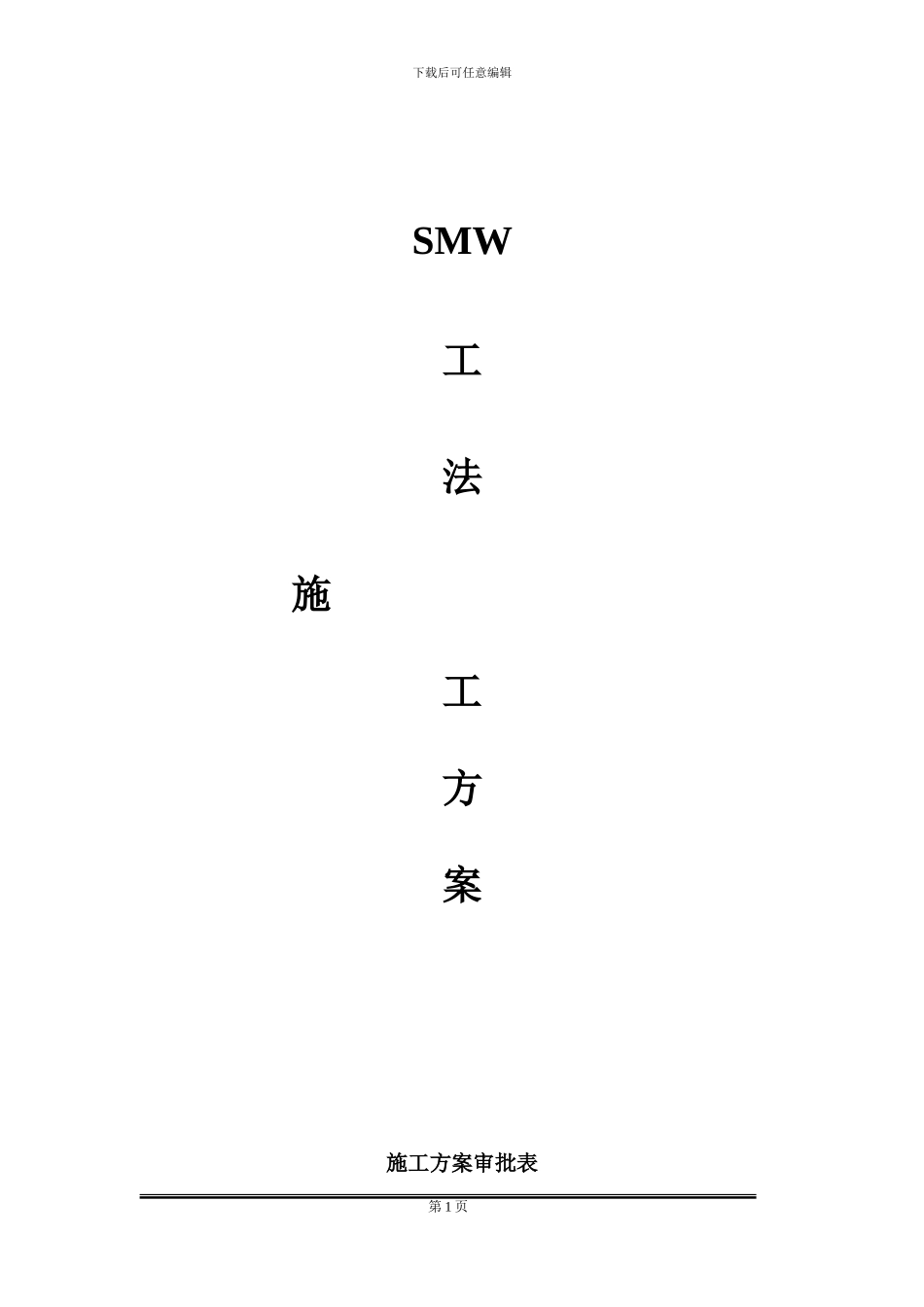

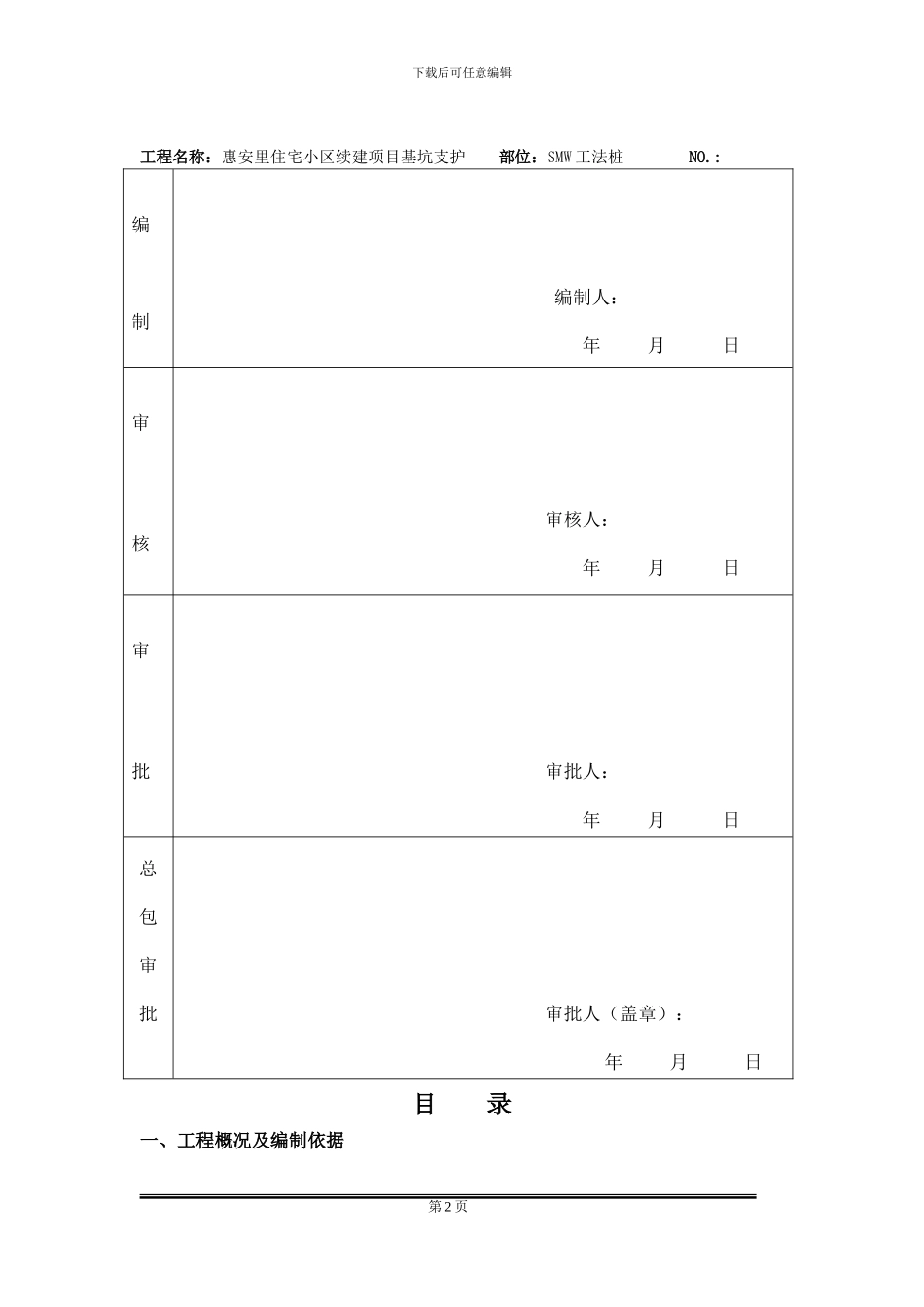

下载后可任意编辑SMW 工 法 施工方案 施工方案审批表第 1 页下载后可任意编辑工程名称：惠安里住宅小区续建项目基坑支护 部位：SMW 工法桩 NO.:编制编制人： 年 月 日审核审核人： 年 月 日审批审批人： 年 月 日总包审批审批人（盖章）： 年 月 日目 录一、工程概况及编制依据第 2 页下载后可任意编辑二、SMW 工法施工方案2.1 三轴搅拌桩工艺流程2.2 三轴搅拌桩施工程序2.3 SMW 搅拌桩施工顺序采纳单侧挤压式连接方式,示意如图 1-2 所示:2.4 障碍物清理2.5 测量放线2.6 开挖沟槽2.7 定位型钢放置2.8 桩机就位2.9 水泥土配合比2.10 制备水泥浆液及浆液注入2.11 钻进搅拌2.12 清洗、移位2.13 施工冷缝处理2.14 涂刷减摩剂2.15 插入型钢三、型钢拔除3.1 施工安排：3.2 H 型钢拔除流程3.3 平整场地3.4 安装千斤顶3.5 型钢拔除3.6 型钢放置3.7 孔隙填充3.8 基坑开挖过程中渗漏水处理3.9 搅拌桩桩体中间验收3.10 报表记录3.11 施工总平面布置一、工程概况及编制依据第 3 页下载后可任意编辑 1、工程概况本工程西邻福建路，南侧邻近上海道。周边住宅小区比较密集，施工场地狭小，周边场地条件较复杂，施工难度较大。 本工程为地上 25 层住宅楼，地下一层车库。桩径 850mm 三轴水泥搅拌桩共计 174 组，其中包括 88 组有效桩长为 16.3m、56 组有效桩长为 5m 和 30 组有效桩长为 17.3m 的三种三轴水泥搅拌桩。搅拌桩固化剂采纳 P.O42.5 普通硅酸盐水泥，水泥掺入比不小于 20%，水灰比 1.5，并且要求全程复搅复喷。工程水泥总用量约 875t。 2、编制依据《建筑基坑支护技术规程》（JGJ120-99）；《建筑基坑工程技术规程》（DB29-202-2024）；《型钢水泥土搅拌墙技术规程》（JGJ/T199-2024）；《天津市地下工程型钢是泥土搅拌墙（SMW）施工技术规程》（DB/T29-145-2024）；二、SMW 工法施工方案2.1 三轴搅拌桩工艺流程三轴搅拌桩施工工艺流程如图 1-1。 第 4 页开挖沟槽测量放样下载后可任意编辑2.2 三轴搅拌桩施工程序三轴搅拌桩施工程序如图 1-2 所示： 第 5 页设置导向定位型钢SMW 搅拌机架设下一施工循环SMW 搅拌机就位，校正复核桩机水平和垂直度型钢进场，质量检验施工完毕插入型钢型钢涂减磨擦材料残土处理搅拌机械撤出拌制水泥浆液，开启空压机，送浆至桩机钻头钻头喷浆、气并切割土体下沉至设计桩底标高H 型钢垂直起吊，定位校核 H 型钢垂直度固...
