上河湾大桥高墩专项施工方案VIP免费

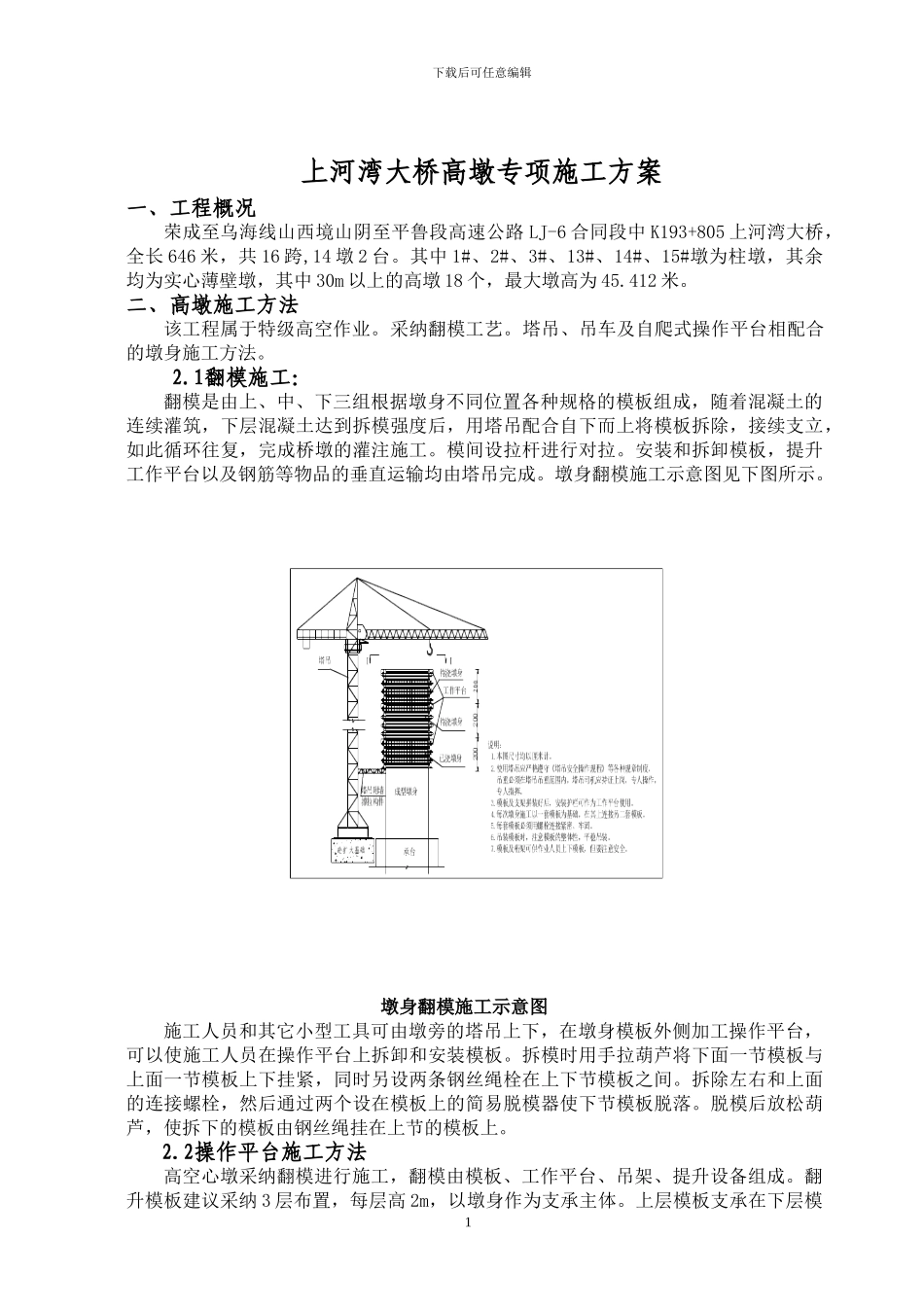

上河湾大桥高墩专项施工方案_第1页
1/19

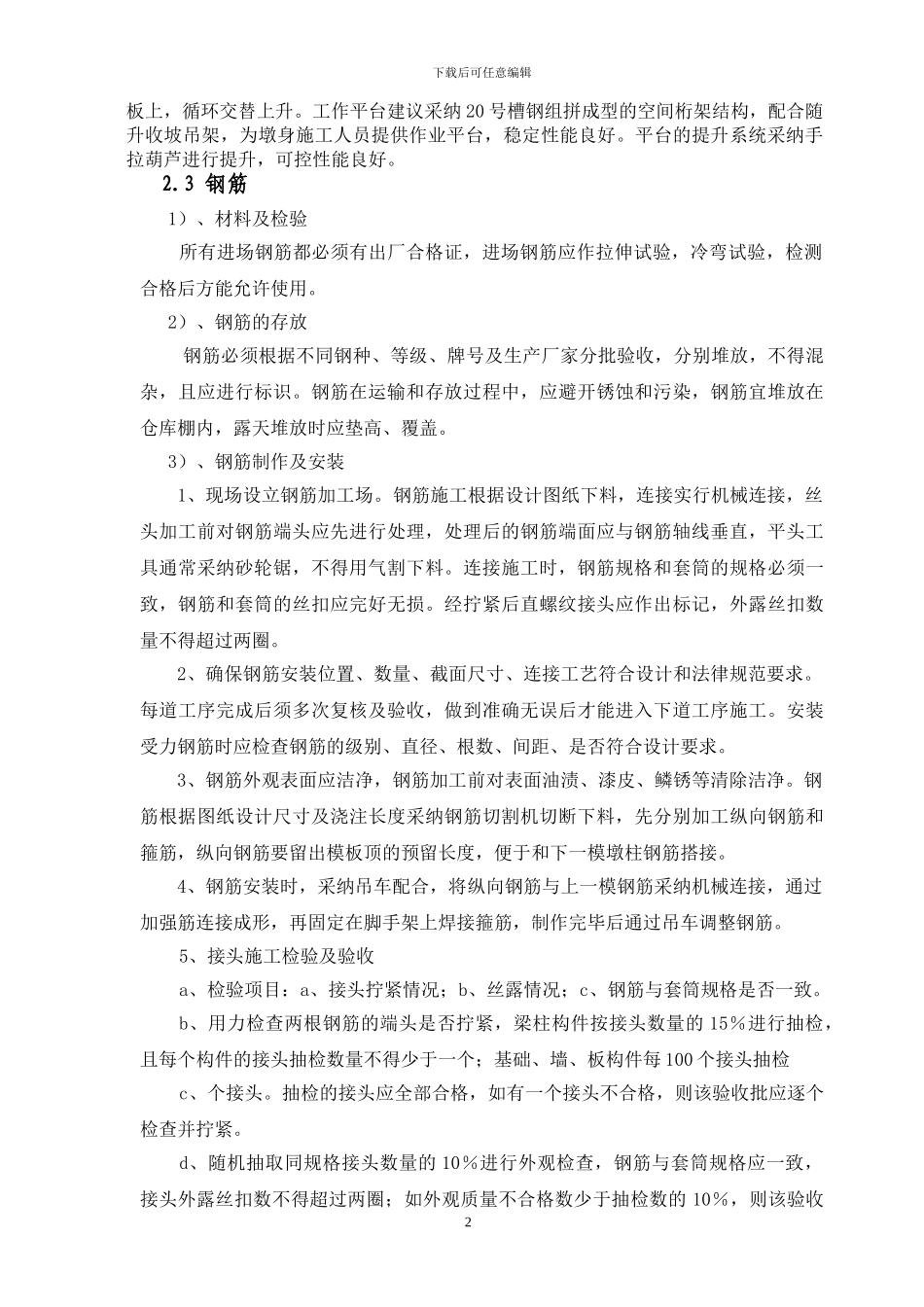

上河湾大桥高墩专项施工方案_第2页
2/19
上河湾大桥高墩专项施工方案_第3页
3/19
下载后可任意编辑上河湾大桥高墩专项施工方案一、工程概况荣成至乌海线山西境山阴至平鲁段高速公路 LJ-6 合同段中 K193+805 上河湾大桥,全长 646 米,共 16 跨,14 墩 2 台。其中 1#、2#、3#、13#、14#、15#墩为柱墩,其余均为实心薄壁墩,其中 30m 以上的高墩 18 个,最大墩高为 45.412 米。二、高墩施工方法该工程属于特级高空作业。采纳翻模工艺。塔吊、吊车及自爬式操作平台相配合的墩身施工方法。2.1翻模施工:翻模是由上、中、下三组根据墩身不同位置各种规格的模板组成,随着混凝土的连续灌筑,下层混凝土达到拆模强度后,用塔吊配合自下而上将模板拆除,接续支立,如此循环往复,完成桥墩的灌注施工。模间设拉杆进行对拉。安装和拆卸模板,提升工作平台以及钢筋等物品的垂直运输均由塔吊完成。墩身翻模施工示意图见下图所示。 墩身翻模施工示意图施工人员和其它小型工具可由墩旁的塔吊上下,在墩身模板外侧加工操作平台,可以使施工人员在操作平台上拆卸和安装模板。拆模时用手拉葫芦将下面一节模板与上面一节模板上下挂紧,同时另设两条钢丝绳栓在上下节模板之间。拆除左右和上面的连接螺栓,然后通过两个设在模板上的简易脱模器使下节模板脱落。脱模后放松葫芦,使拆下的模板由钢丝绳挂在上节的模板上。2.2操作平台施工方法高空心墩采纳翻模进行施工,翻模由模板、工作平台、吊架、提升设备组成。翻升模板建议采纳 3 层布置,每层高 2m,以墩身作为支承主体。上层模板支承在下层模1下载后可任意编辑板上,循环交替上升。工作平台建议采纳 20 号槽钢组拼成型的空间桁架结构,配合随升收坡吊架,为墩身施工人员提供作业平台,稳定性能良好。平台的提升系统采纳手拉葫芦进行提升,可控性能良好。2.3 钢筋1)、材料及检验 所有进场钢筋都必须有出厂合格证,进场钢筋应作拉伸试验,冷弯试验,检测合格后方能允许使用。2)、钢筋的存放钢筋必须根据不同钢种、等级、牌号及生产厂家分批验收,分别堆放,不得混杂,且应进行标识。钢筋在运输和存放过程中,应避开锈蚀和污染,钢筋宜堆放在仓库棚内,露天堆放时应垫高、覆盖。3)、钢筋制作及安装 1、现场设立钢筋加工场。钢筋施工根据设计图纸下料,连接实行机械连接,丝头加工前对钢筋端头应先进行处理,处理后的钢筋端面应与钢筋轴线垂直,平头工具通常采纳砂轮锯,不得用气割下料。连接施工时,钢筋规格和套筒的规格必须一致,钢筋和套筒的丝扣应完好无损。经拧紧...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

上河湾大桥高墩专项施工方案
