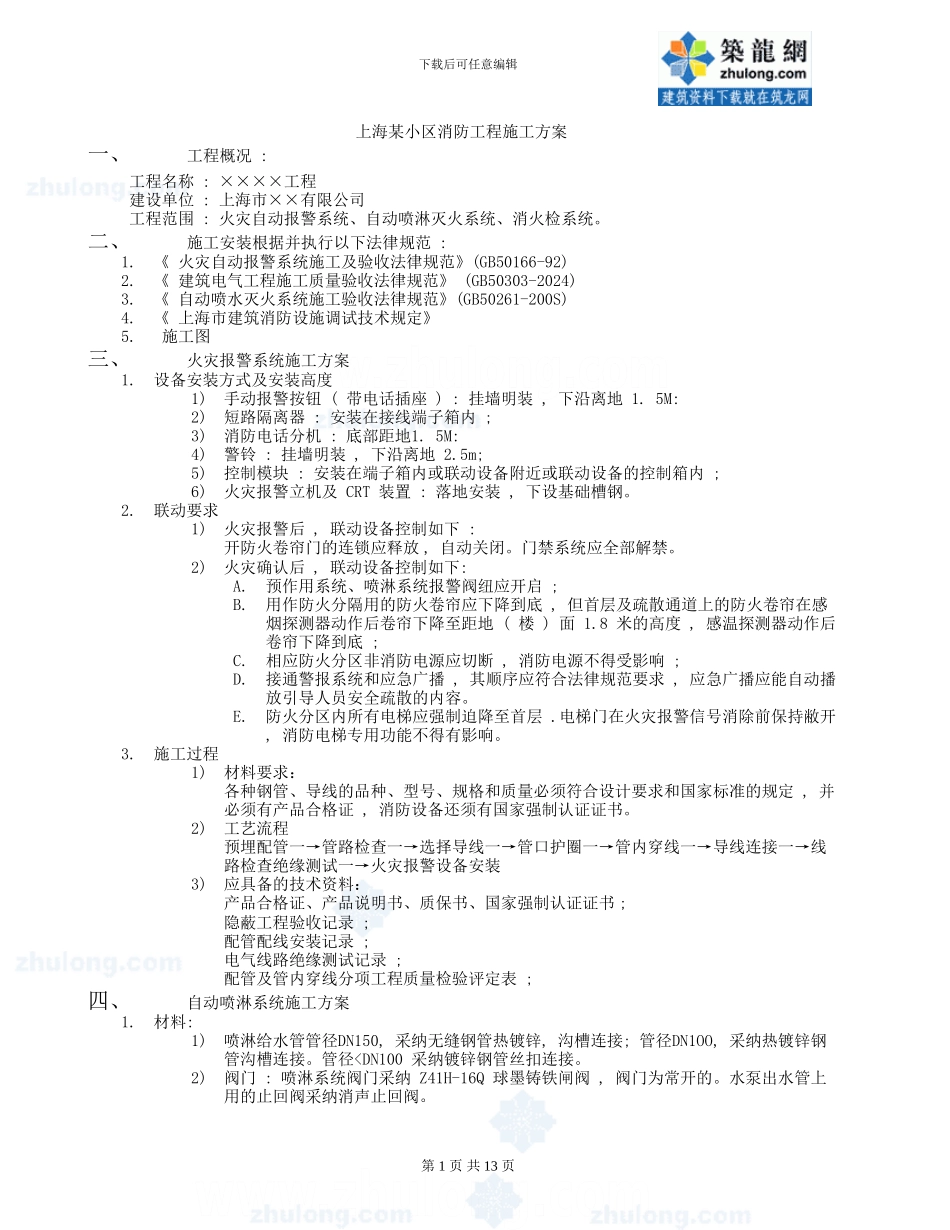

下载后可任意编辑上海某小区消防工程施工方案一、工程概况 :工程名称 : ××××工程建设单位 : 上海市××有限公司工程范围 : 火灾自动报警系统、自动喷淋灭火系统、消火检系统。二、施工安装根据并执行以下法律规范 :1.《 火灾自动报警系统施工及验收法律规范》(GB50166-92)2.《 建筑电气工程施工质量验收法律规范》 (GB50303-2024) 3.《 自动喷水灭火系统施工验收法律规范》(GB50261-200S) 4.《 上海市建筑消防设施调试技术规定》5. 施工图三、火灾报警系统施工方案1.设备安装方式及安装高度1)手动报警按钮 ( 带电话插座 ) : 挂墙明装 , 下沿离地 1. 5M: 2)短路隔离器 : 安装在接线端子箱内 ;3)消防电话分机 : 底部距地1. 5M:4)警铃 : 挂墙明装 , 下沿离地 2.5m;5)控制模块 : 安装在端子箱内或联动设备附近或联动设备的控制箱内 ;6)火灾报警立机及 CRT 装置 : 落地安装 , 下设基础槽钢。2.联动要求1)火灾报警后 , 联动设备控制如下 :开防火卷帘门的连锁应释放 , 自动关闭。门禁系统应全部解禁。 2)火灾确认后 , 联动设备控制如下:A.预作用系统、喷淋系统报警阀纽应开启 ;B.用作防火分隔用的防火卷帘应下降到底 , 但首层及疏散通道上的防火卷帘在感烟探测器动作后卷帘下降至距地 ( 楼 ) 面 1.8 米的高度 , 感温探测器动作后卷帘下降到底 ;C.相应防火分区非消防电源应切断 , 消防电源不得受影响 ;D.接通警报系统和应急广播 , 其顺序应符合法律规范要求 , 应急广播应能自动播放引导人员安全疏散的内容。E.防火分区内所有电梯应强制迫降至首层 .电梯门在火灾报警信号消除前保持敝开 , 消防电梯专用功能不得有影响。3.施工过程1)材料要求：各种钢管、导线的品种、型号、规格和质量必须符合设计要求和国家标准的规定 , 并必须有产品合格证 , 消防设备还须有国家强制认证证书。2)工艺流程预埋配管一→管路检查一→选择导线一→管口护圈一→管内穿线一→导线连接一→线路检查绝缘测试一→火灾报警设备安装3)应具备的技术资料：产品合格证、产品说明书、质保书、国家强制认证证书 ; 隐蔽工程验收记录 ;配管配线安装记录 ;电气线路绝缘测试记录 ;配管及管内穿线分项工程质量检验评定表 ;四、自动喷淋系统施工方案1.材料:1)喷淋给水管管径DN150, 采纳无缝钢管热镀锌, 沟槽连接; 管径DN1OO, 采纳热镀锌钢管沟槽连接。管径
