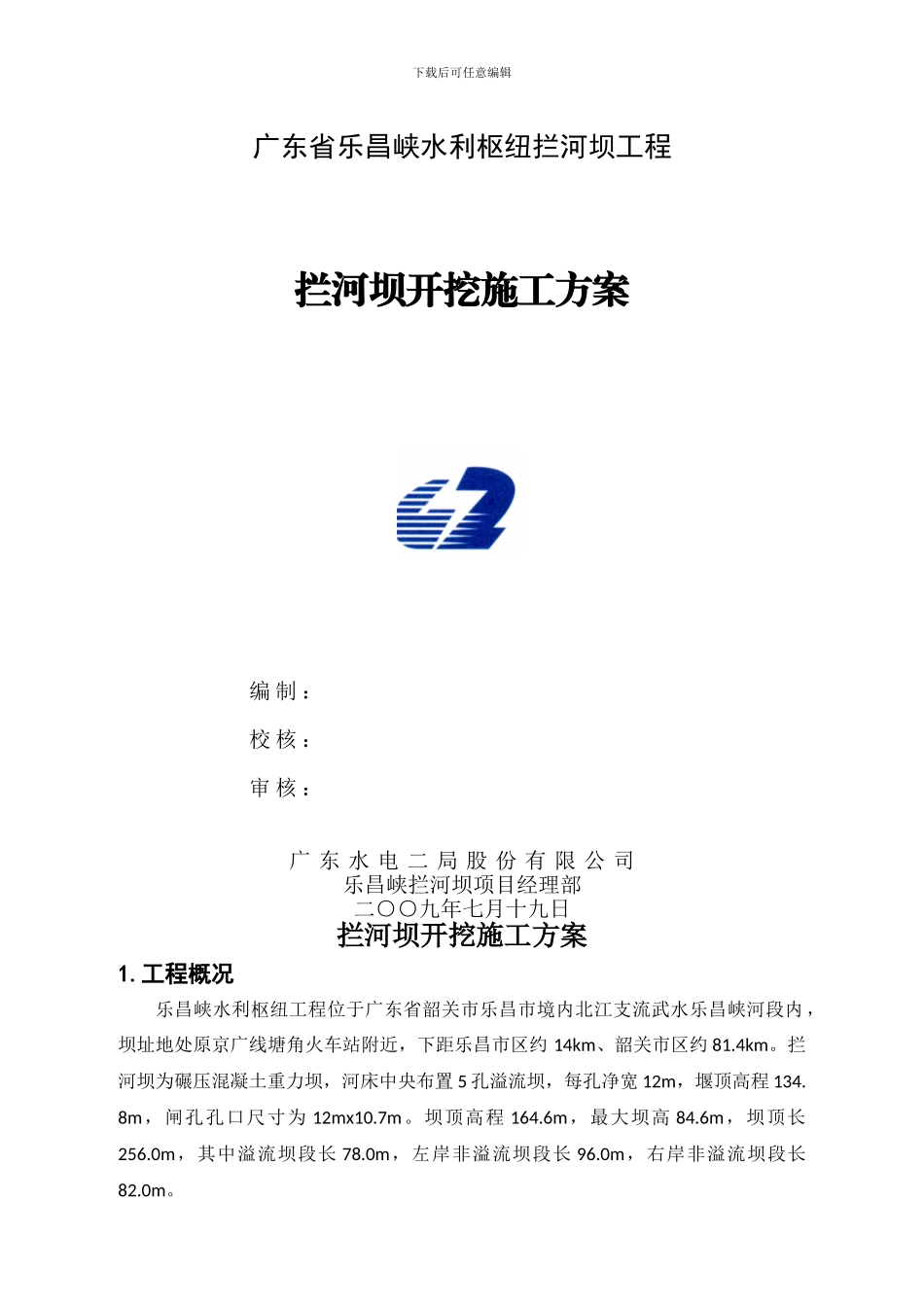

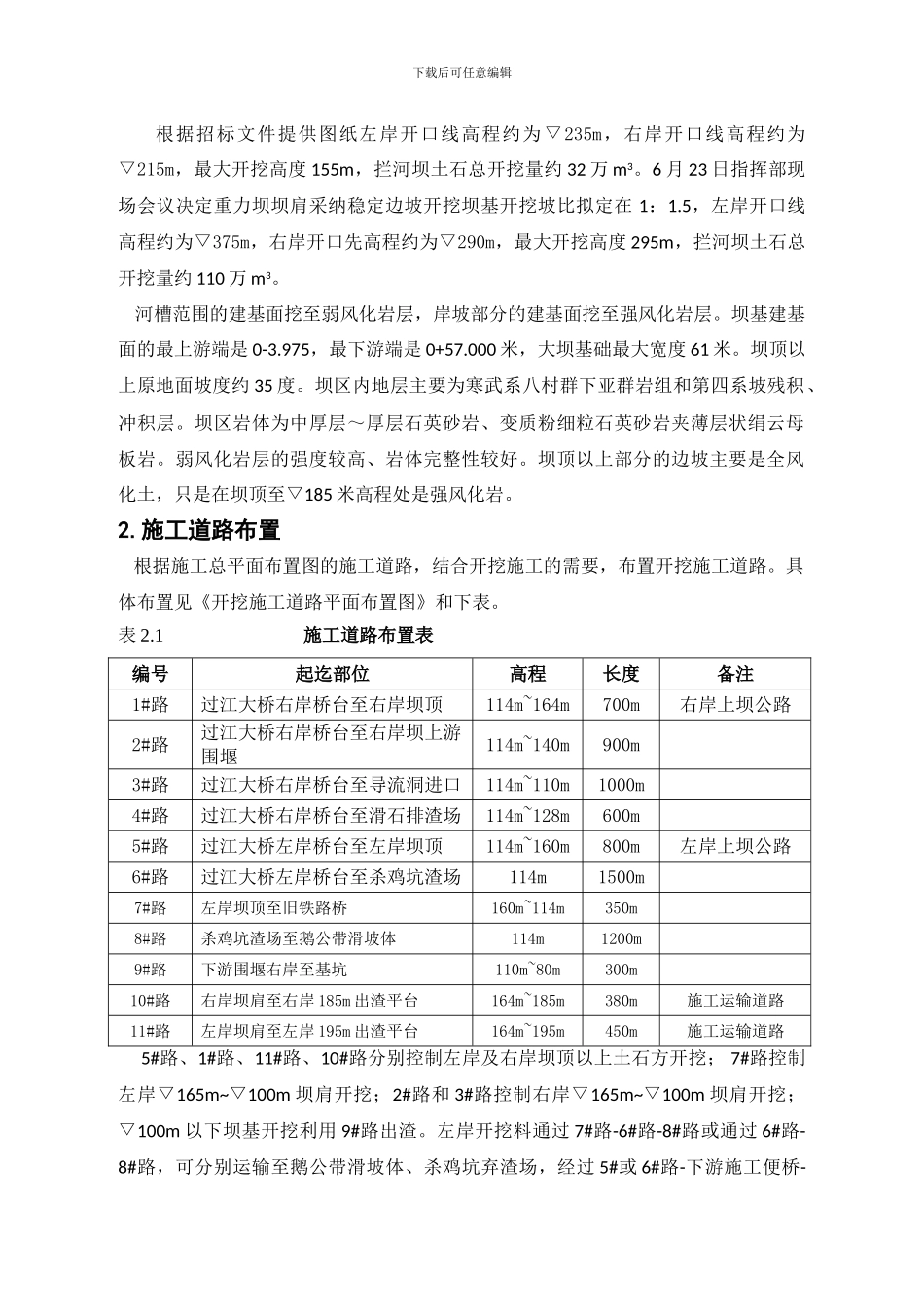

下载后可任意编辑广东省乐昌峡水利枢纽拦河坝工程拦河坝开挖施工方案编 制 ： 校 核 ：审 核 ：广 东 水 电 二 局 股 份 有 限 公 司乐昌峡拦河坝项目经理部二○○九年七月十九日拦河坝开挖施工方案1.工程概况乐昌峡水利枢纽工程位于广东省韶关市乐昌市境内北江支流武水乐昌峡河段内 ，坝址地处原京广线塘角火车站附近，下距乐昌市区约 14km、韶关市区约 81.4km。拦河坝为碾压混凝土重力坝，河床中央布置 5 孔溢流坝，每孔净宽 12m，堰顶高程 134. 8m，闸孔孔口尺寸为 12mx10.7m。坝顶高程 164.6m，最大坝高 84.6m，坝顶长256.0m，其中溢流坝段长 78.0m，左岸非溢流坝段长 96.0m，右岸非溢流坝段长82.0m。下载后可任意编辑根据招标文件提供图纸左岸开口线高程约为 ▽235m，右岸开口线高程约为▽215m，最大开挖高度 155m，拦河坝土石总开挖量约 32 万 m3。6 月 23 日指挥部现场会议决定重力坝坝肩采纳稳定边坡开挖坝基开挖坡比拟定在 1：1.5，左岸开口线高程约为▽375m，右岸开口先高程约为▽290m，最大开挖高度 295m，拦河坝土石总开挖量约 110 万 m3。 河槽范围的建基面挖至弱风化岩层，岸坡部分的建基面挖至强风化岩层。坝基建基面的最上游端是 0-3.975，最下游端是 0+57.000 米，大坝基础最大宽度 61 米。坝顶以上原地面坡度约 35 度。坝区内地层主要为寒武系八村群下亚群岩组和第四系坡残积、冲积层。坝区岩体为中厚层～厚层石英砂岩、变质粉细粒石英砂岩夹薄层状绢云母板岩。弱风化岩层的强度较高、岩体完整性较好。坝顶以上部分的边坡主要是全风化土，只是在坝顶至▽185 米高程处是强风化岩。2.施工道路布置 根据施工总平面布置图的施工道路，结合开挖施工的需要，布置开挖施工道路。具体布置见《开挖施工道路平面布置图》和下表。表 2.1 施工道路布置表编号起迄部位高程长度备注1#路过江大桥右岸桥台至右岸坝顶114m~164m700m右岸上坝公路2#路过江大桥右岸桥台至右岸坝上游围堰114m~140m900m3#路过江大桥右岸桥台至导流洞进口114m~110m1000m4#路过江大桥右岸桥台至滑石排渣场114m~128m600m5#路过江大桥左岸桥台至左岸坝顶114m~160m800m左岸上坝公路6#路过江大桥左岸桥台至杀鸡坑渣场114m1500m7#路左岸坝顶至旧铁路桥160m~114m350m8#路杀鸡坑渣场至鹅公带滑坡体114m1200m9#路下游围堰右岸至基坑110m~80m300m10#路右岸坝肩至右岸 185m 出渣平台164m~185m380m施工运输道路11#路左岸...
