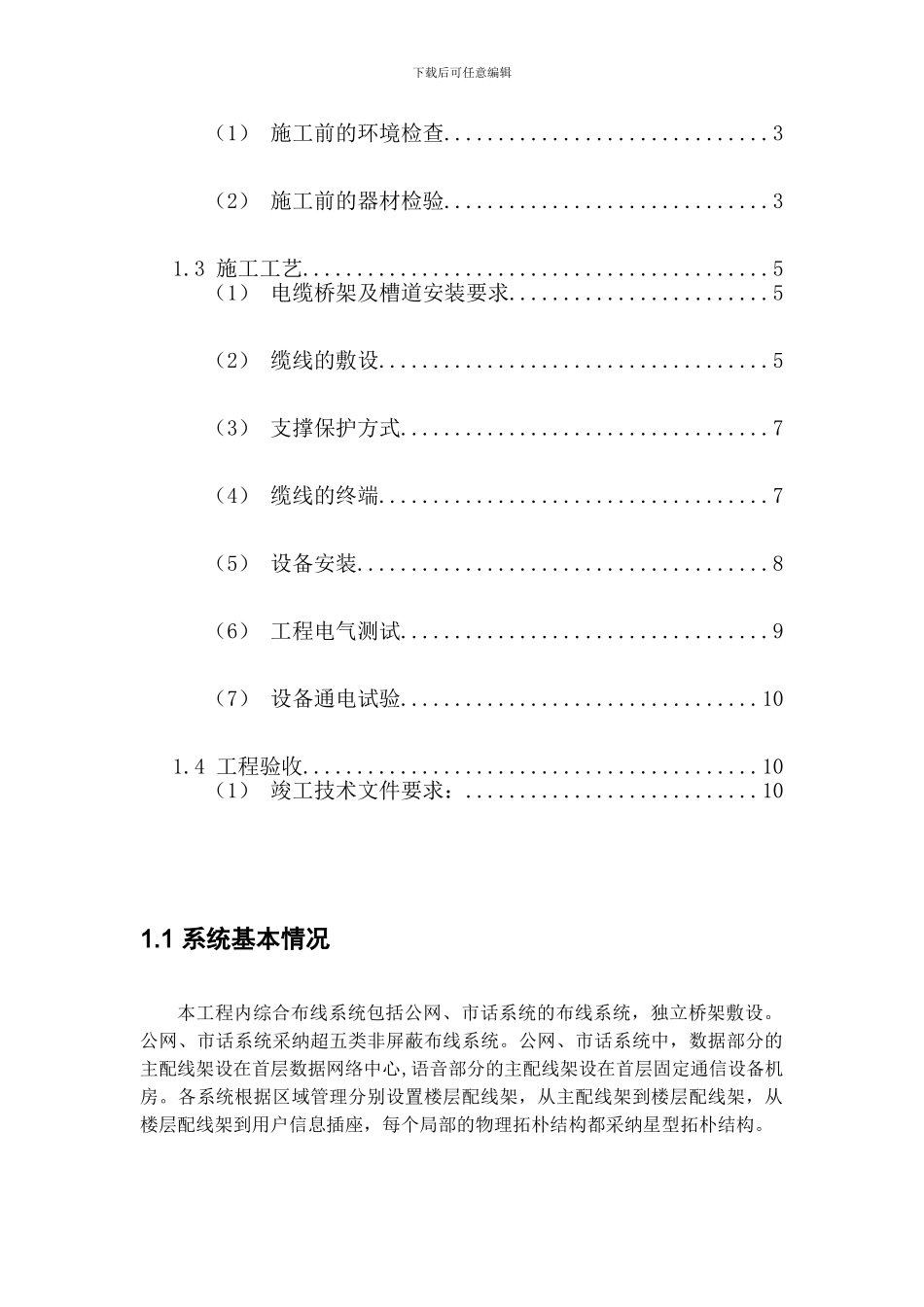

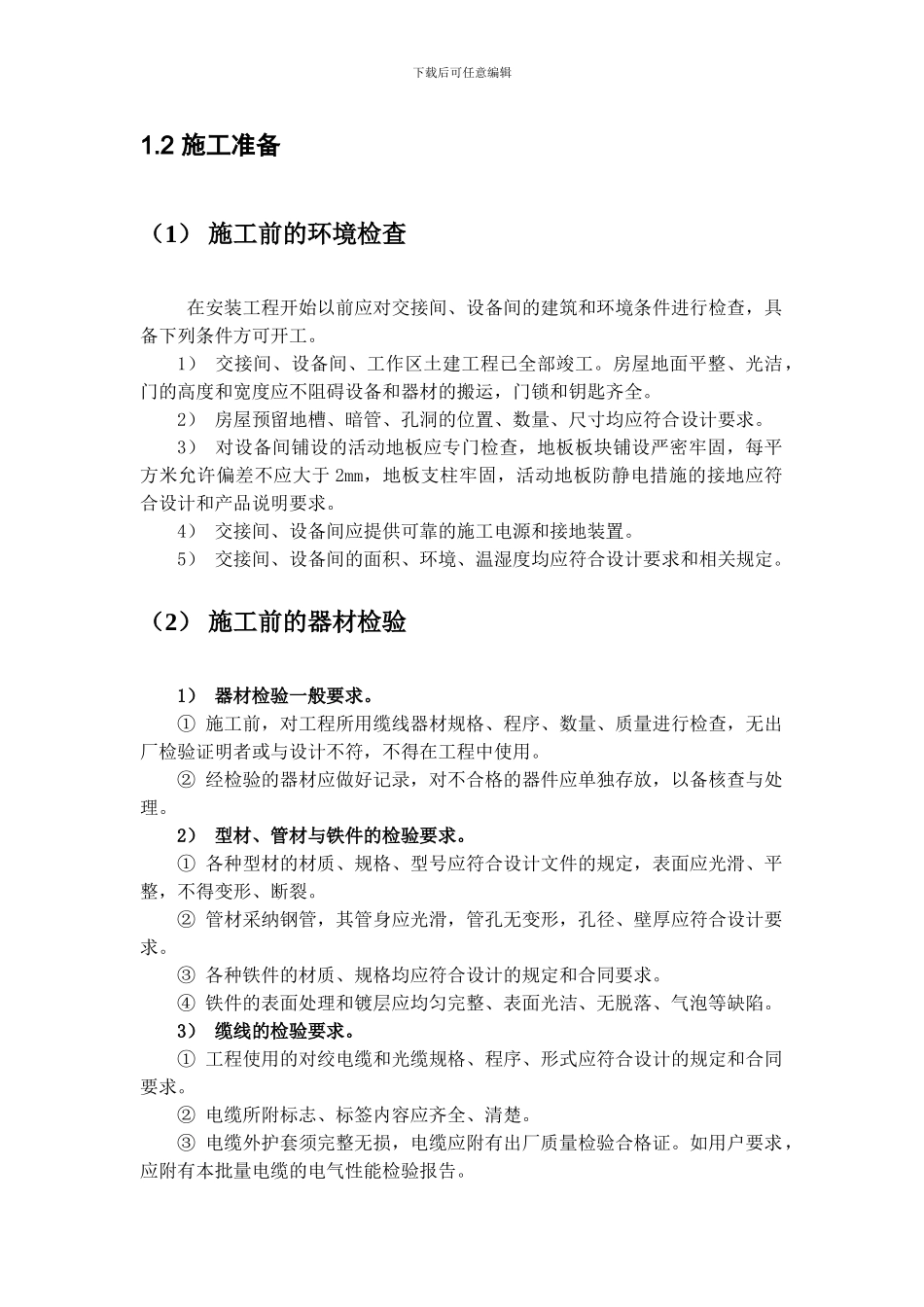

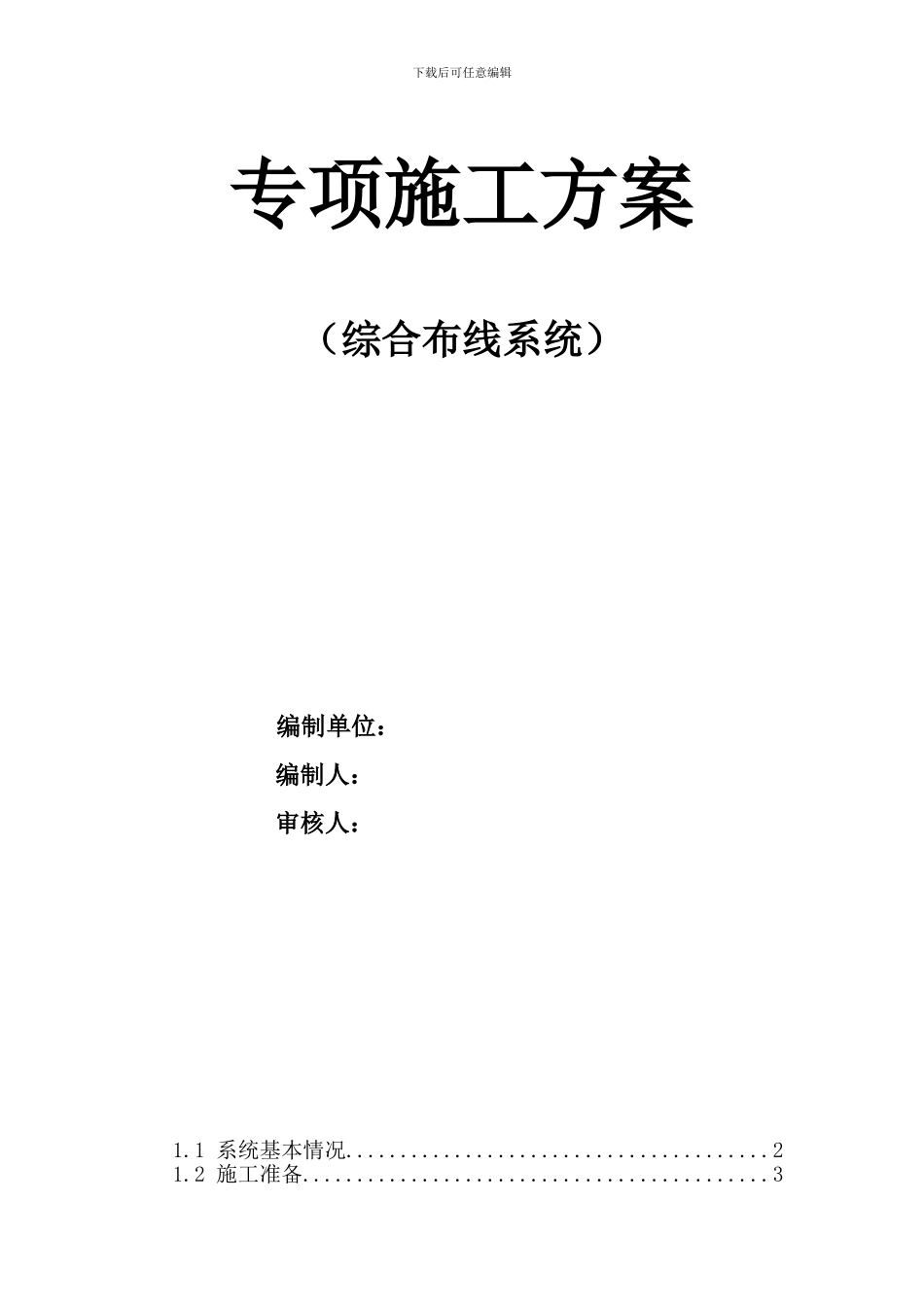

下载后可任意编辑专项施工方案（综合布线系统）编制单位： 编制人： 审核人： 1.1 系统基本情况.......................................21.2 施工准备...........................................3下载后可任意编辑（1） 施工前的环境检查..............................3（2） 施工前的器材检验..............................31.3 施工工艺...........................................5（1） 电缆桥架及槽道安装要求........................5（2） 缆线的敷设....................................5（3） 支撑保护方式..................................7（4） 缆线的终端....................................7（5） 设备安装......................................8（6） 工程电气测试..................................9（7） 设备通电试验.................................101.4 工程验收..........................................10（1） 竣工技术文件要求：...........................101.1 系统基本情况本工程内综合布线系统包括公网、市话系统的布线系统，独立桥架敷设。公网、市话系统采纳超五类非屏蔽布线系统。公网、市话系统中，数据部分的主配线架设在首层数据网络中心,语音部分的主配线架设在首层固定通信设备机房。各系统根据区域管理分别设置楼层配线架，从主配线架到楼层配线架，从楼层配线架到用户信息插座，每个局部的物理拓朴结构都采纳星型拓朴结构。下载后可任意编辑1.2 施工准备（1） 施工前的环境检查 在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工。1） 交接间、设备间、工作区土建工程已全部竣工。房屋地面平整、光洁，门的高度和宽度应不阻碍设备和器材的搬运，门锁和钥匙齐全。2） 房屋预留地槽、暗管、孔洞的位置、数量、尺寸均应符合设计要求。3） 对设备间铺设的活动地板应专门检查，地板板块铺设严密牢固，每平方米允许偏差不应大于 2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明要求。4） 交接间、设备间应提供可靠的施工电源和接地装置。5） 交接间、设备间的面积、环境、温湿度均应符合设计要求和相关规定。（2） 施工前的器材检验1） 器材检验一般要求。① 施工前，对工程所用缆线器材规格、程序、数量、质量进行检查，无出厂检验证明者或与设计不符，不得在工程中使用。② 经检验的器材应做好记录...
