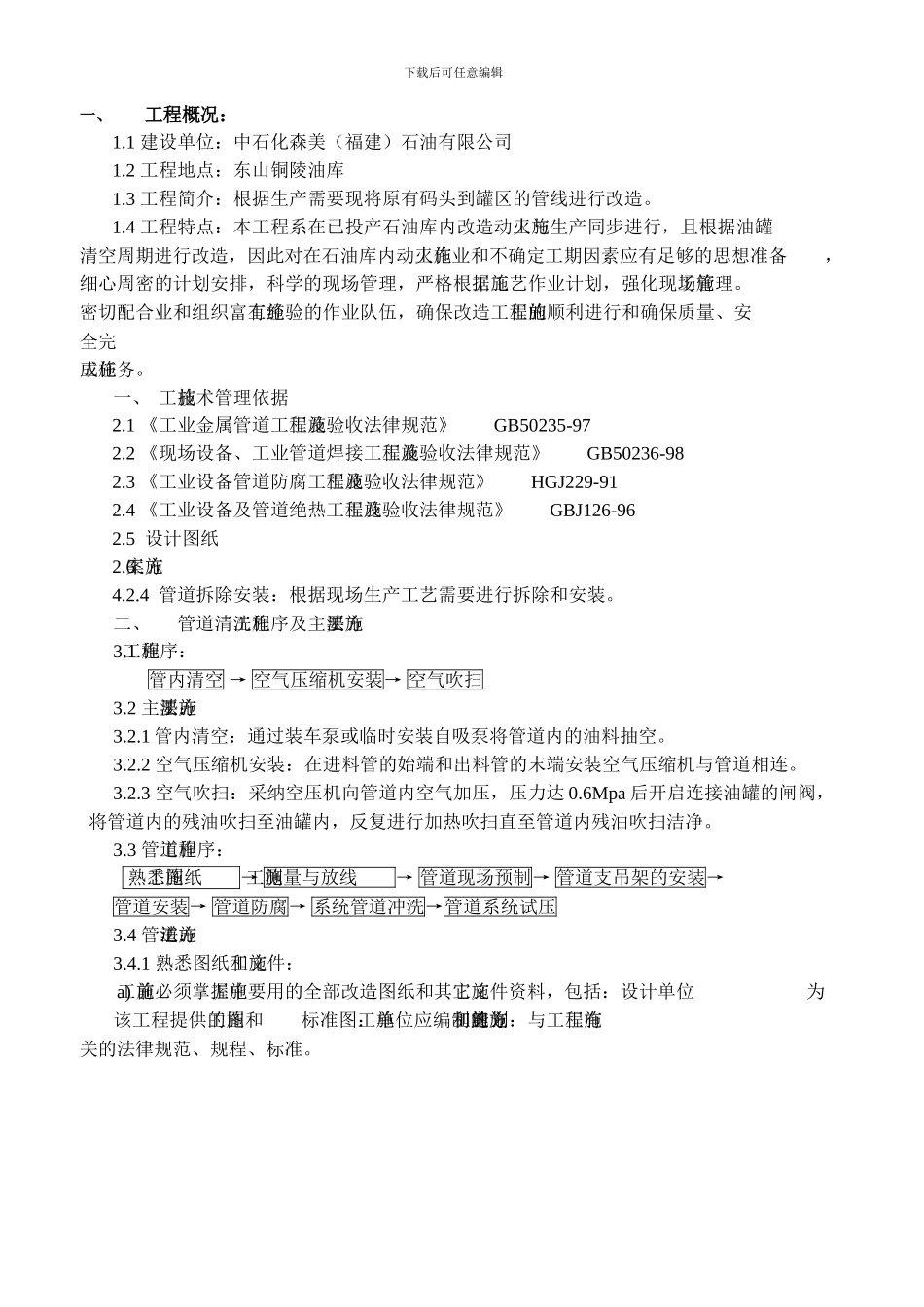

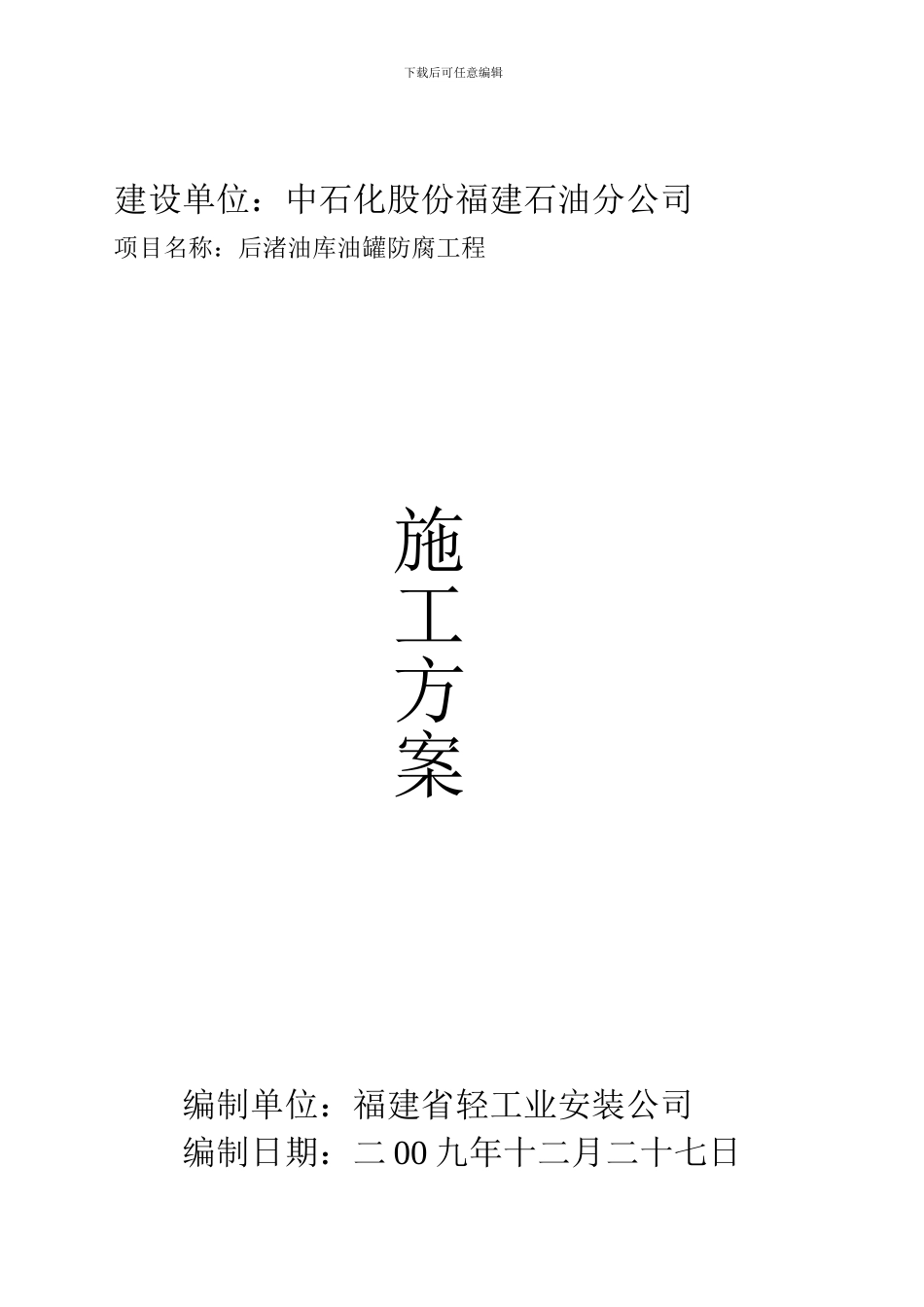

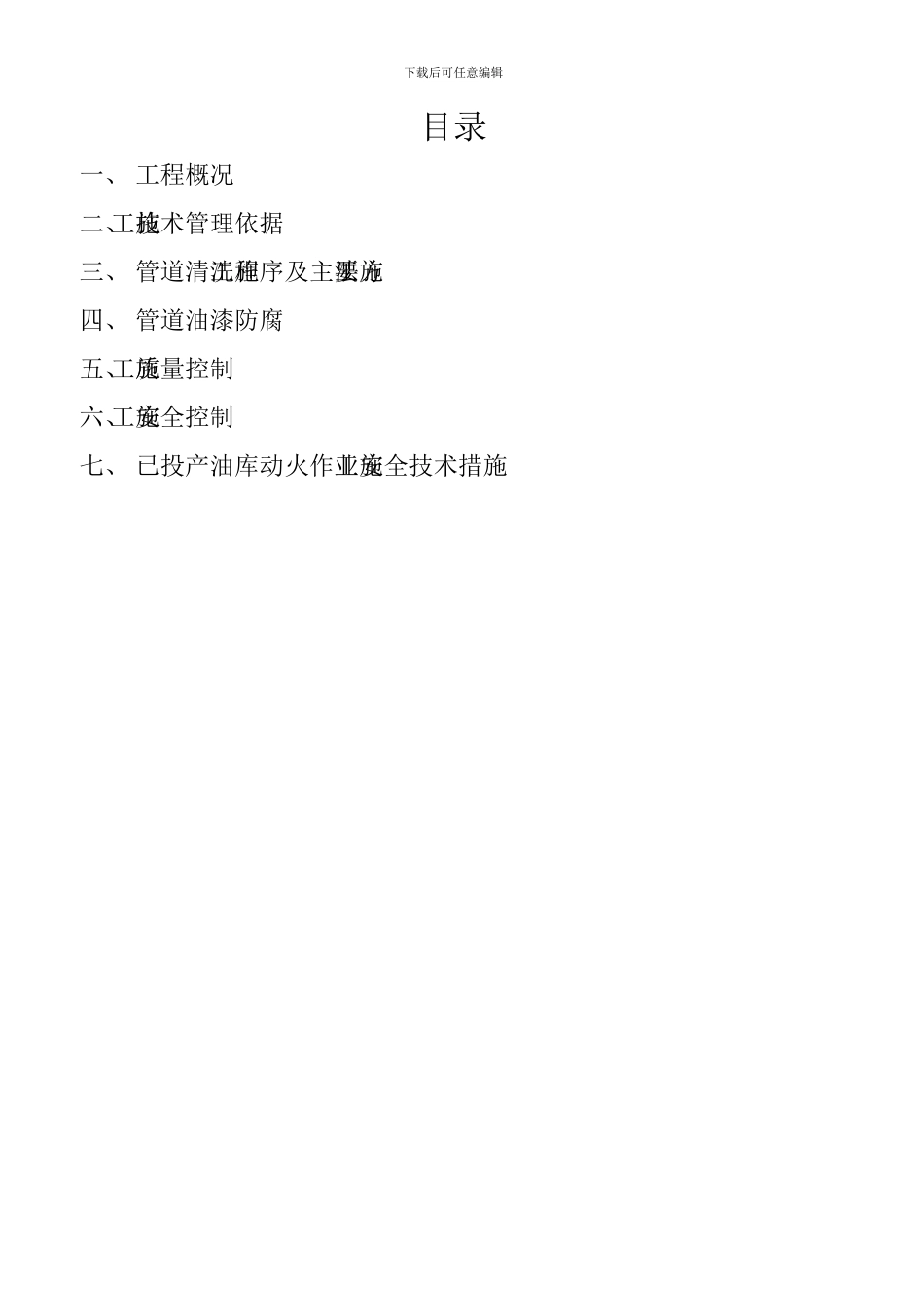

下载后可任意编辑建设单位：中石化股份福建石油分公司项目名称：后渚油库油罐防腐工程施工方案编制单位：福建省轻工业安装公司编制日期：二 00 九年十二月二十七日下载后可任意编辑目录一、 工程概况二、 施工技术管理依据三、 管道清洗施工程序及主要施工方法四、 管道油漆防腐五、 施工质量控制六、 施工安全控制七、 已投产油库动火作业施工安全技术措施下载后可任意编辑一、工程概况：1.1 建设单位：中石化森美（福建）石油有限公司1.2 工程地点：东山铜陵油库1.3 工程简介：根据生产需要现将原有码头到罐区的管线进行改造。1.4 工程特点：本工程系在已投产石油库内改造动火施工与生产同步进行，且根据油罐清空周期进行改造，因此对在石油库内动火施工作业和不确定工期因素应有足够的思想准备，细心周密的计划安排，科学的现场管理，严格根据施工工艺作业计划，强化现场施工管理。密切配合业和组织富有施工经验的作业队伍，确保改造工程施工的顺利进行和确保质量、安全完成施工任务。一、施工技术管理依据2.1 《工业金属管道工程施工及验收法律规范》GB50235-972.2 《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-982.3 《工业设备管道防腐工程施工及验收法律规范》HGJ229-912.4 《工业设备及管道绝热工程施工及验收法律规范》GBJ126-962.5 设计图纸2.6 施工方案4.2.4 管道拆除安装：根据现场生产工艺需要进行拆除和安装。二、管道清洗施工程序及主要施工方法3.1 施工程序：管内清空 → 空气压缩机安装→ 空气吹扫3.2 主要施工方法：3.2.1 管内清空：通过装车泵或临时安装自吸泵将管道内的油料抽空。3.2.2 空气压缩机安装：在进料管的始端和出料管的末端安装空气压缩机与管道相连。3.2.3 空气吹扫：采纳空压机向管道内空气加压，压力达 0.6Mpa 后开启连接油罐的闸阀， 将管道内的残油吹扫至油罐内，反复进行加热吹扫直至管道内残油吹扫洁净。3.3 管道施工程序： 熟悉施工图纸→ 施工测量与放线→ 管道现场预制→ 管道支吊架的安装→ 管道安装→ 管道防腐→ 系统管道冲洗→管道系统试压3.4 管道施工方法：3.4.1 熟悉图纸和施工文件：a) 施工前必须掌握施工中要用的全部改造图纸和其它施工文件资料，包括：设计单位为该工程提供的施工图和标准图：施工单位应编制的施工方案和施工计划：与工程施工有关的法律规范、规程、标准。下载后可任意编辑b)通过熟悉图纸资料，了解改造意图，工程的生...
