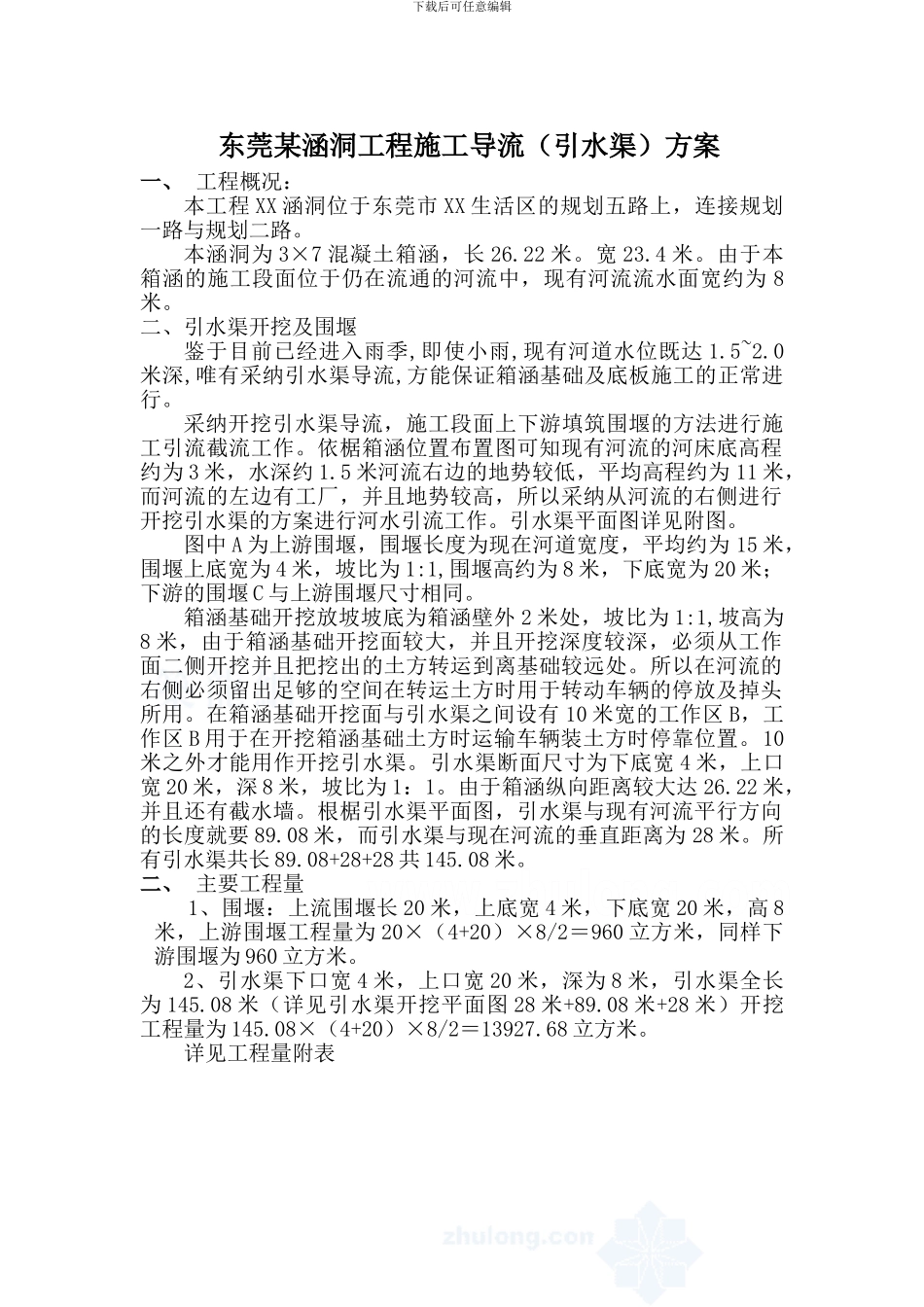

下载后可任意编辑东莞某涵洞工程施工导流(引水渠)方案一、 工程概况:本工程 XX 涵洞位于东莞市 XX 生活区的规划五路上,连接规划一路与规划二路。本涵洞为 3×7 混凝土箱涵,长 26.22 米。宽 23.4 米。由于本箱涵的施工段面位于仍在流通的河流中,现有河流流水面宽约为 8米。二、引水渠开挖及围堰鉴于目前已经进入雨季,即使小雨,现有河道水位既达 1.5~2.0米深,唯有采纳引水渠导流,方能保证箱涵基础及底板施工的正常进行。采纳开挖引水渠导流,施工段面上下游填筑围堰的方法进行施工引流截流工作。依椐箱涵位置布置图可知现有河流的河床底高程约为 3 米,水深约 1.5 米河流右边的地势较低,平均高程约为 11 米,而河流的左边有工厂,并且地势较高,所以采纳从河流的右侧进行开挖引水渠的方案进行河水引流工作。引水渠平面图详见附图。图中 A 为上游围堰,围堰长度为现在河道宽度,平均约为 15 米,围堰上底宽为 4 米,坡比为 1:1,围堰高约为 8 米,下底宽为 20 米;下游的围堰 C 与上游围堰尺寸相同。箱涵基础开挖放坡坡底为箱涵壁外 2 米处,坡比为 1:1,坡高为8 米,由于箱涵基础开挖面较大,并且开挖深度较深,必须从工作面二侧开挖并且把挖出的土方转运到离基础较远处。所以在河流的右侧必须留出足够的空间在转运土方时用于转动车辆的停放及掉头所用。在箱涵基础开挖面与引水渠之间设有 10 米宽的工作区 B,工作区 B 用于在开挖箱涵基础土方时运输车辆装土方时停靠位置。10米之外才能用作开挖引水渠。引水渠断面尺寸为下底宽 4 米,上口宽 20 米,深 8 米,坡比为 1:1。由于箱涵纵向距离较大达 26.22 米,并且还有截水墙。根椐引水渠平面图,引水渠与现有河流平行方向的长度就要 89.08 米,而引水渠与现在河流的垂直距离为 28 米。所有引水渠共长 89.08+28+28 共 145.08 米。二、 主要工程量 1、围堰:上流围堰长 20 米,上底宽 4 米,下底宽 20 米,高 8米,上游围堰工程量为 20×(4+20)×8/2=960 立方米,同样下游围堰为 960 立方米。2、引水渠下口宽 4 米,上口宽 20 米,深为 8 米,引水渠全长为 145.08 米(详见引水渠开挖平面图 28 米+89.08 米+28 米)开挖工程量为 145.08×(4+20)×8/2=13927.68 立方米。详见工程量附表下载后可任意编辑下面为附送毕业论文致谢词范文!不需要的可以编辑删除!谢谢!毕业论文致谢词 我的毕业论文是在韦...
