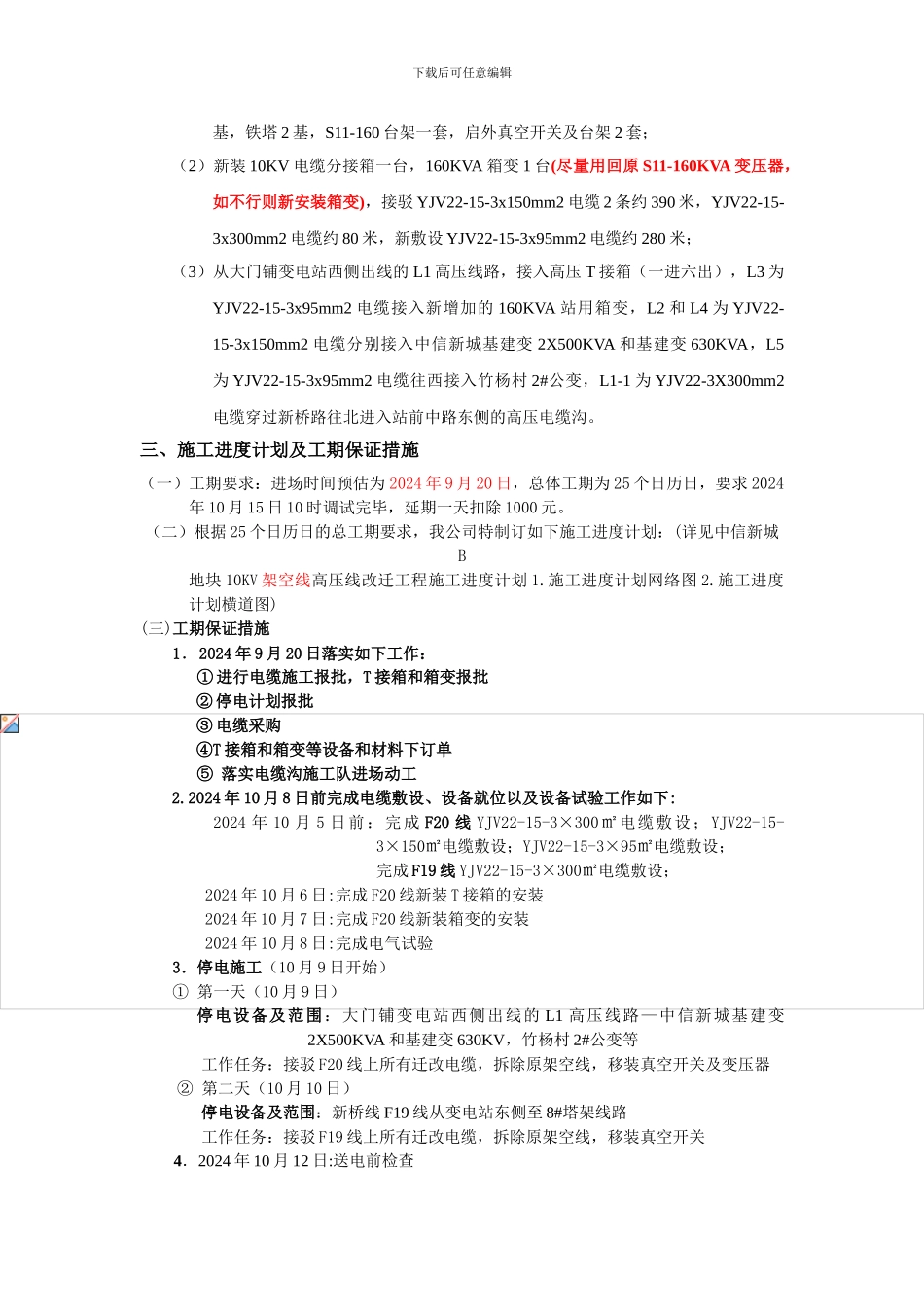

下载后可任意编辑中信新城 B 地块 10KV 架空线高压线改迁工程 施工组织设计 一、编写依据序号标准及法律规范名称颁发机构1《3~110KV 高压配电装置设计法律规范》GB 50060-922《10KV 及以下变电所设计法律规范》GB 50053-943《低压配电设计法律规范》GB 50054-954《电力工程电缆设计法律规范》GB 50217-945《接地装置施工及验收法律规范》GB 50169-926《10KV 及以下配线工程施工及验收法律规范》GB 50258-967《城市中低压配电网改造技术导则》DL/T 599-19968《沟通电气装置的接地设计法律规范》DL/T 621-19979《架空配电线路设计技术规程》SDJ 206-8710《中国南方电网城市配电网技术导则》Q/CSG 10012-2024本方案适用于 110kV 大门铺变电站 10kV F19 线和 F20 线架空电缆迁改工程项目现场施工作业,根据现行国家或行业标准、规程、规定中对项目工程的有关要求及甲方和设计图纸的要求,为保证施工有序进行和安全生产,特拟定本施工方案。二、工程概况: (一) 工程名称:中信新城 B 地块高压线改迁工程(二) 工程地点:惠阳区淡水古屋(三) 建设单位:惠州南源投资有限公司(四) 工程概况:见施工图纸及改迁方案。(五) 工程范围:1、F19 新桥 10KV 架空线路具体迁改方案(1)拆除 10KV 新桥线 F19 从变电站东侧至 8#塔架空线约 450 米,牛牯支线 1#至 3#杆约 190 米,从 F19 线 8#塔引电缆 YJV22-15-3X240mm2 电缆到 3#塔约 200 米;(2)拆除 15 米电杆 10 基,铁塔 1 基,迁装户外真空开关 1 套。从大门铺变电站东侧沿原有电缆沟向东延伸至 7#塔附近,新建电缆沟 1000mmX1200mm(宽 X 深)约 80 米。2、F20 古屋 10KV 架空线路具体迁改方案(1)拆除原有 10KV 古屋线 F20 站用变架空支线,线路长约 400 米,15 米水泥电杆 7下载后可任意编辑基,铁塔 2 基,S11-160 台架一套,启外真空开关及台架 2 套;(2)新装 10KV 电缆分接箱一台,160KVA 箱变 1 台(尽量用回原 S11-160KVA 变压器,如不行则新安装箱变),接驳 YJV22-15-3x150mm2 电缆 2 条约 390 米,YJV22-15-3x300mm2 电缆约 80 米,新敷设 YJV22-15-3x95mm2 电缆约 280 米;(3)从大门铺变电站西侧出线的 L1 高压线路,接入高压 T 接箱(一进六出),L3 为YJV22-15-3x95mm2 电缆接入新增加的 160KVA 站用箱变,L2 和 L4 为 YJV22-15-3x150mm2 电缆分别接...
