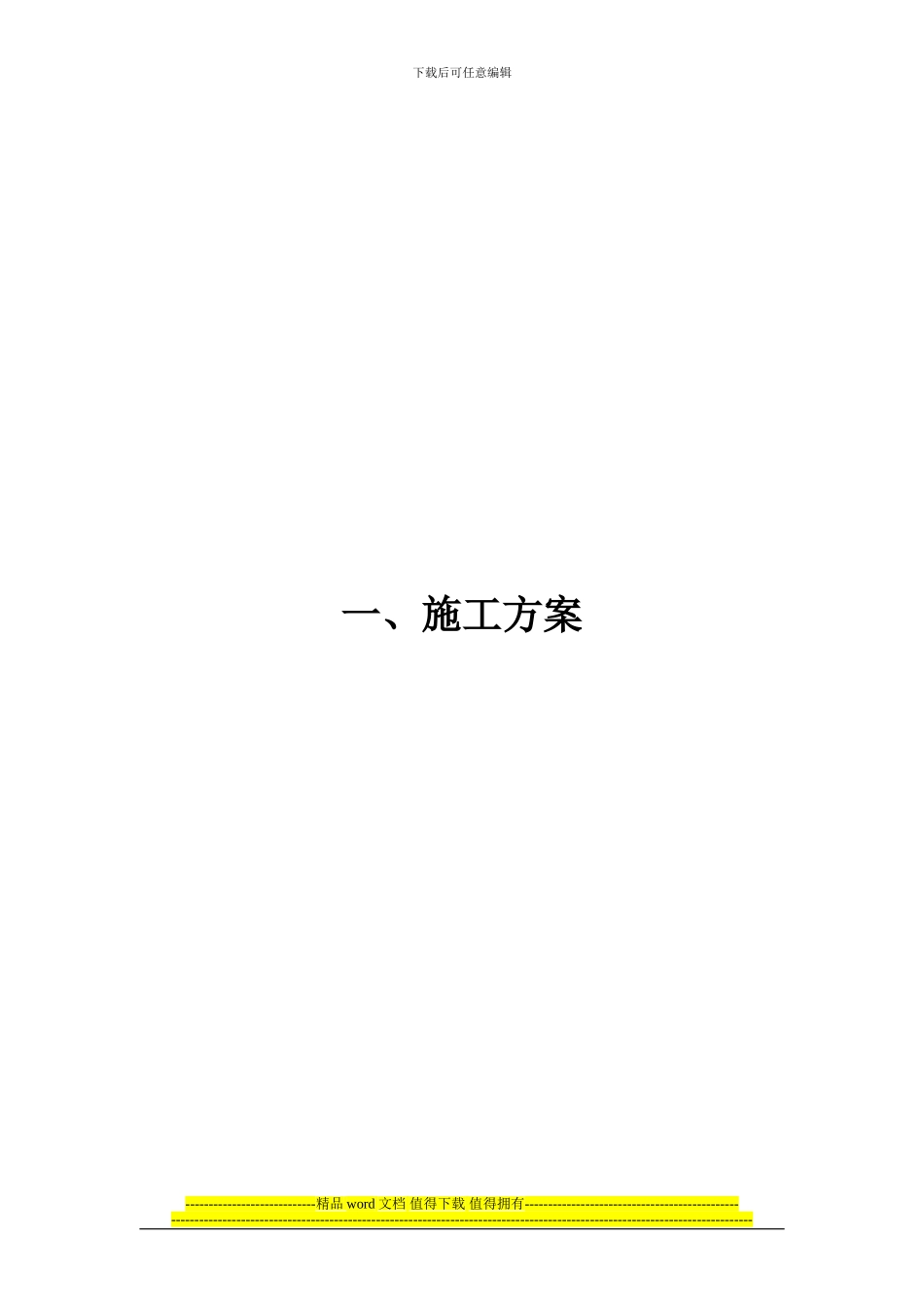

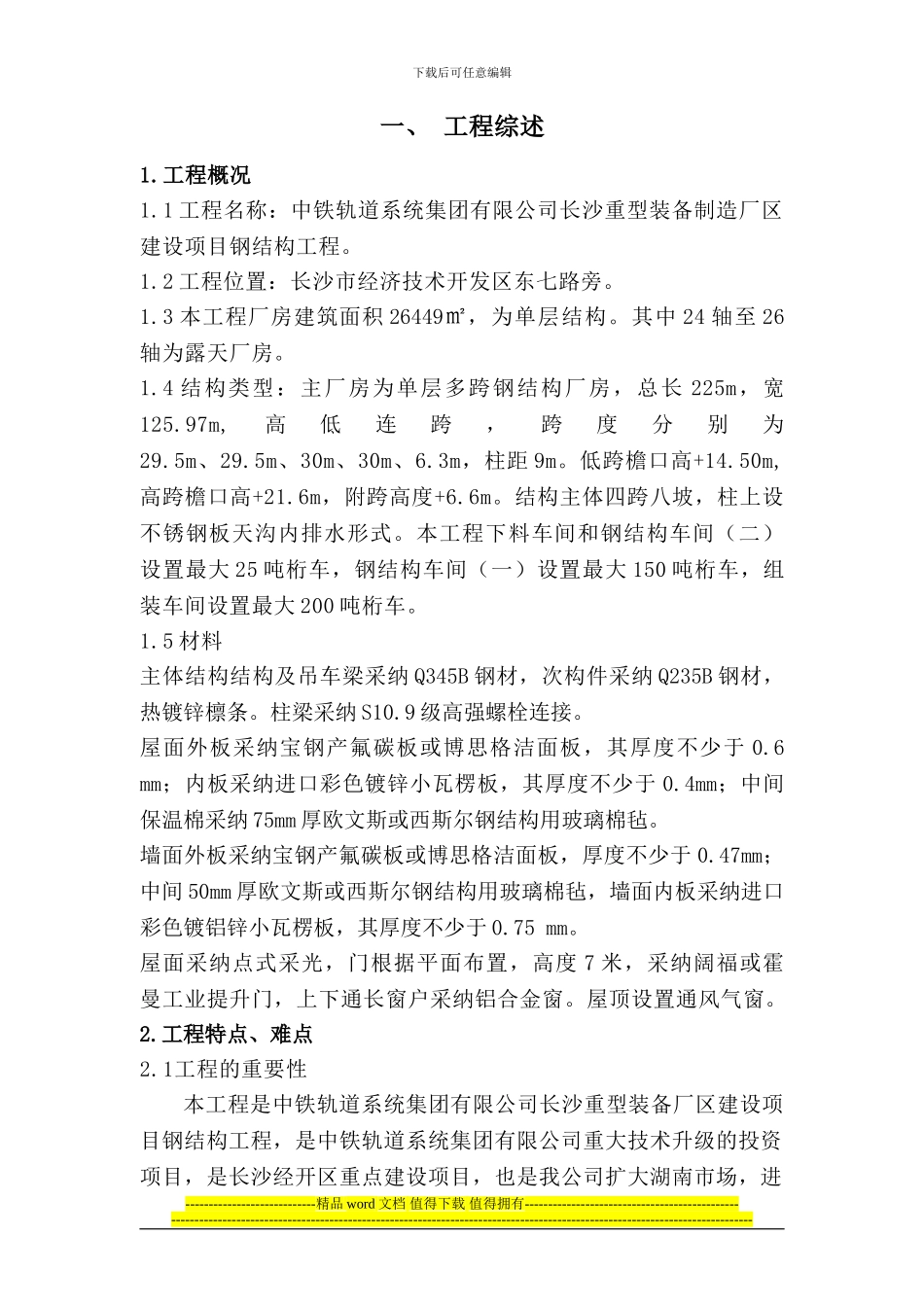

下载后可任意编辑一、施工方案----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑一、 工程综述1.工程概况1.1 工程名称：中铁轨道系统集团有限公司长沙重型装备制造厂区建设项目钢结构工程。1.2 工程位置：长沙市经济技术开发区东七路旁。1.3 本工程厂房建筑面积 26449㎡，为单层结构。其中 24 轴至 26轴为露天厂房。 1.4 结构类型：主厂房为单层多跨钢结构厂房，总长 225m，宽125.97m,高低连跨，跨度分别为29.5m、29.5m、30m、30m、6.3m，柱距 9m。低跨檐口高+14.50m,高跨檐口高+21.6m，附跨高度+6.6m。结构主体四跨八坡，柱上设不锈钢板天沟内排水形式。本工程下料车间和钢结构车间（二）设置最大 25 吨桁车，钢结构车间（一）设置最大 150 吨桁车，组装车间设置最大 200 吨桁车。1.5 材料主体结构结构及吊车梁采纳 Q345B 钢材，次构件采纳 Q235B 钢材，热镀锌檩条。柱梁采纳 S10.9 级高强螺栓连接。屋面外板采纳宝钢产氟碳板或博思格洁面板，其厚度不少于 0.6 mm；内板采纳进口彩色镀锌小瓦楞板，其厚度不少于 0.4mm；中间保温棉采纳 75mm 厚欧文斯或西斯尔钢结构用玻璃棉毡。墙面外板采纳宝钢产氟碳板或博思格洁面板，厚度不少于 0.47mm；中间 50mm 厚欧文斯或西斯尔钢结构用玻璃棉毡，墙面内板采纳进口彩色镀铝锌小瓦楞板，其厚度不少于 0.75 mm。屋面采纳点式采光，门根据平面布置，高度 7 米，采纳阔福或霍曼工业提升门，上下通长窗户采纳铝合金窗。屋顶设置通风气窗。2.工程特点、难点2.1工程的重要性本工程是中铁轨道系统集团有限公司长沙重型装备厂区建设项目钢结构工程，是中铁轨道系统集团有限公司重大技术升级的投资项目，是长沙经开区重点建设项目，也是我公司扩大湖南市场，进----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑一步拓展西部市场，扩大品牌影响力、树立名牌企业形象的重大工程。2.2施工工期短本工程工期十分紧张，现场安装工期仅有 60 日...
