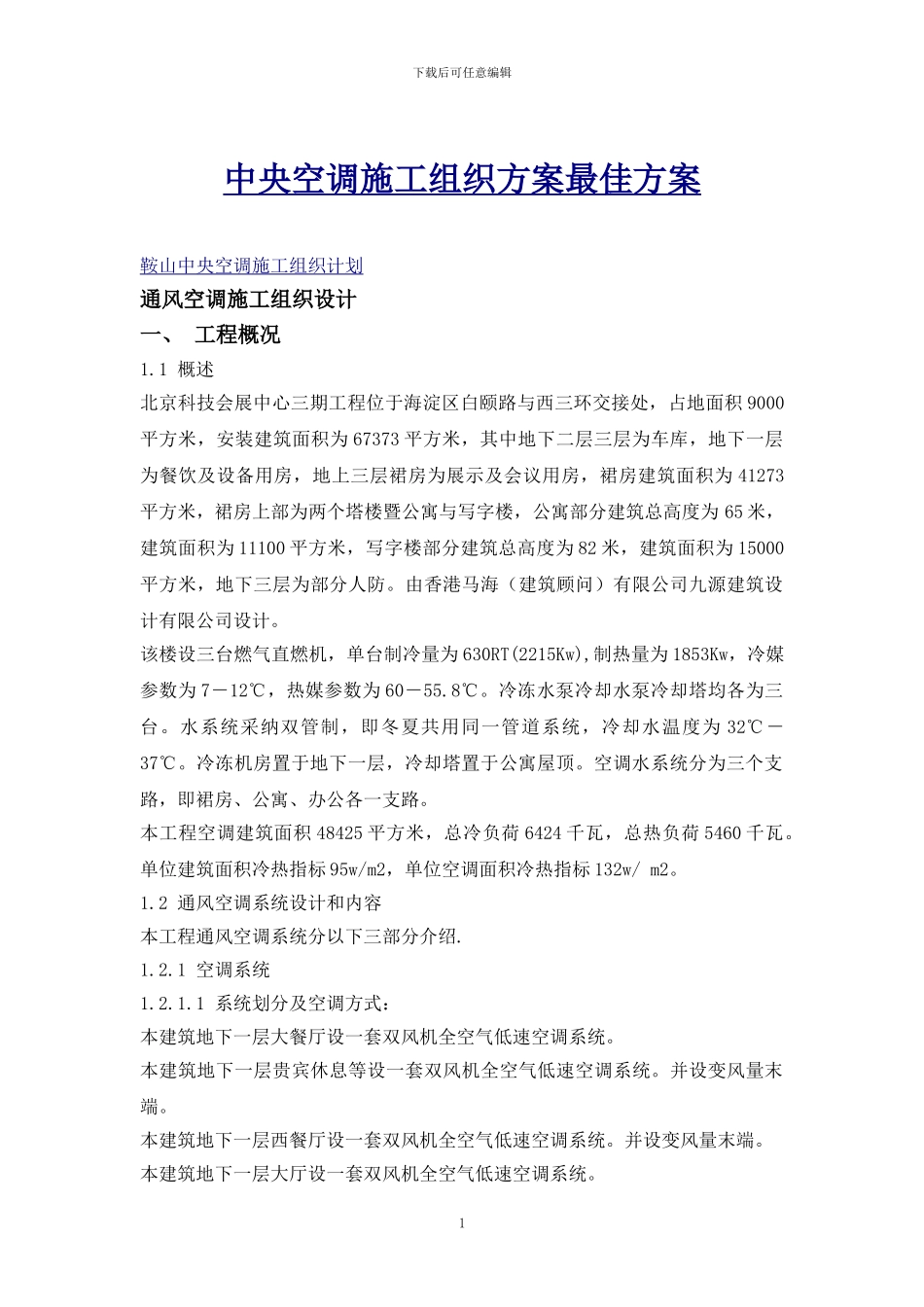

下载后可任意编辑 中央空调施工组织方案最佳方案 鞍山中央空调施工组织计划通风空调施工组织设计一、 工程概况 1.1 概述 北京科技会展中心三期工程位于海淀区白颐路与西三环交接处，占地面积 9000平方米，安装建筑面积为 67373 平方米，其中地下二层三层为车库，地下一层为餐饮及设备用房，地上三层裙房为展示及会议用房，裙房建筑面积为 41273平方米，裙房上部为两个塔楼暨公寓与写字楼，公寓部分建筑总高度为 65 米，建筑面积为 11100 平方米，写字楼部分建筑总高度为 82 米，建筑面积为 15000平方米，地下三层为部分人防。由香港马海（建筑顾问）有限公司九源建筑设计有限公司设计。 该楼设三台燃气直燃机，单台制冷量为 630RT(2215Kw),制热量为 1853Kw，冷媒参数为 7－12℃，热媒参数为 60－55.8℃。冷冻水泵冷却水泵冷却塔均各为三台。水系统采纳双管制，即冬夏共用同一管道系统，冷却水温度为 32℃－37℃。冷冻机房置于地下一层，冷却塔置于公寓屋顶。空调水系统分为三个支路，即裙房、公寓、办公各一支路。 本工程空调建筑面积 48425 平方米，总冷负荷 6424 千瓦，总热负荷 5460 千瓦。单位建筑面积冷热指标 95w/m2，单位空调面积冷热指标 132w/ m2。 1.2 通风空调系统设计和内容 本工程通风空调系统分以下三部分介绍. 1.2.1 空调系统 1.2.1.1 系统划分及空调方式： 本建筑地下一层大餐厅设一套双风机全空气低速空调系统。 本建筑地下一层贵宾休息等设一套双风机全空气低速空调系统。并设变风量末端。 本建筑地下一层西餐厅设一套双风机全空气低速空调系统。并设变风量末端。 本建筑地下一层大厅设一套双风机全空气低速空调系统。 1下载后可任意编辑本建筑地下一层小餐厅设一套双风机全空气低速空调系统。并设变风量末端。 本建筑地下一层中餐厅设一套双风机全空气低速空调系统。 本建筑首层展示大厅设一套双风机全空气低速空调系统。 本建筑首层小展示大厅及大厅设二套双风机全空气低速空调系统。 本建筑二层展示大厅设一套双风机全空气低速空调系统。 本建筑二层小展示厅及大厅设二套双风机全空气低速空调系统。 本建筑三层会议大厅设一套双风机全空气低速空调系统。 本建筑三层小会议室咖啡厅及大厅设二套双风机全空气低速空调系统，并配有变风量末端。 本建筑四层－十九层写字楼为风机盘管加新风空调方式。 本建筑四层－十五层公寓楼为风机盘管加新风空调方式。 本建筑三层贵宾...
