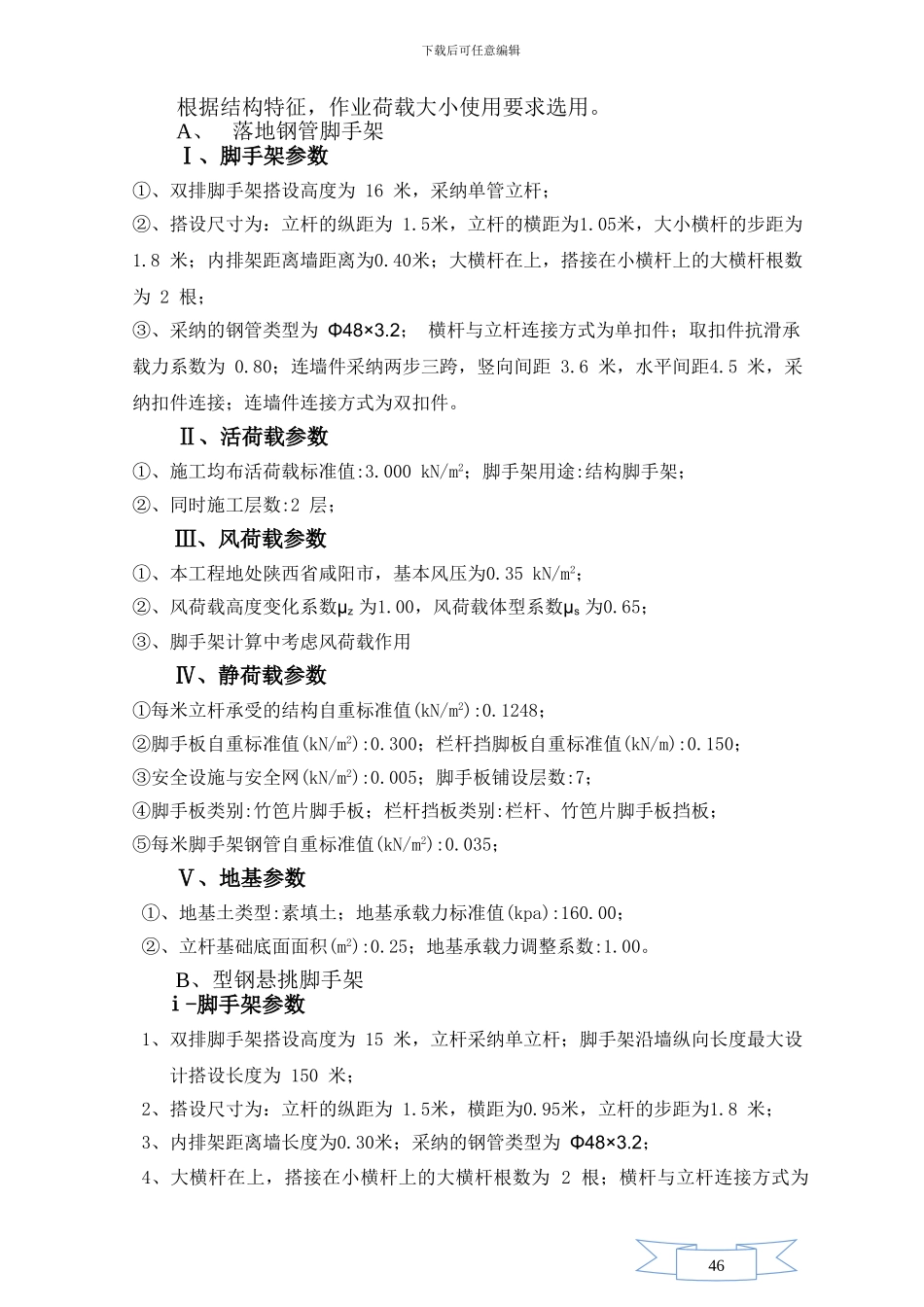

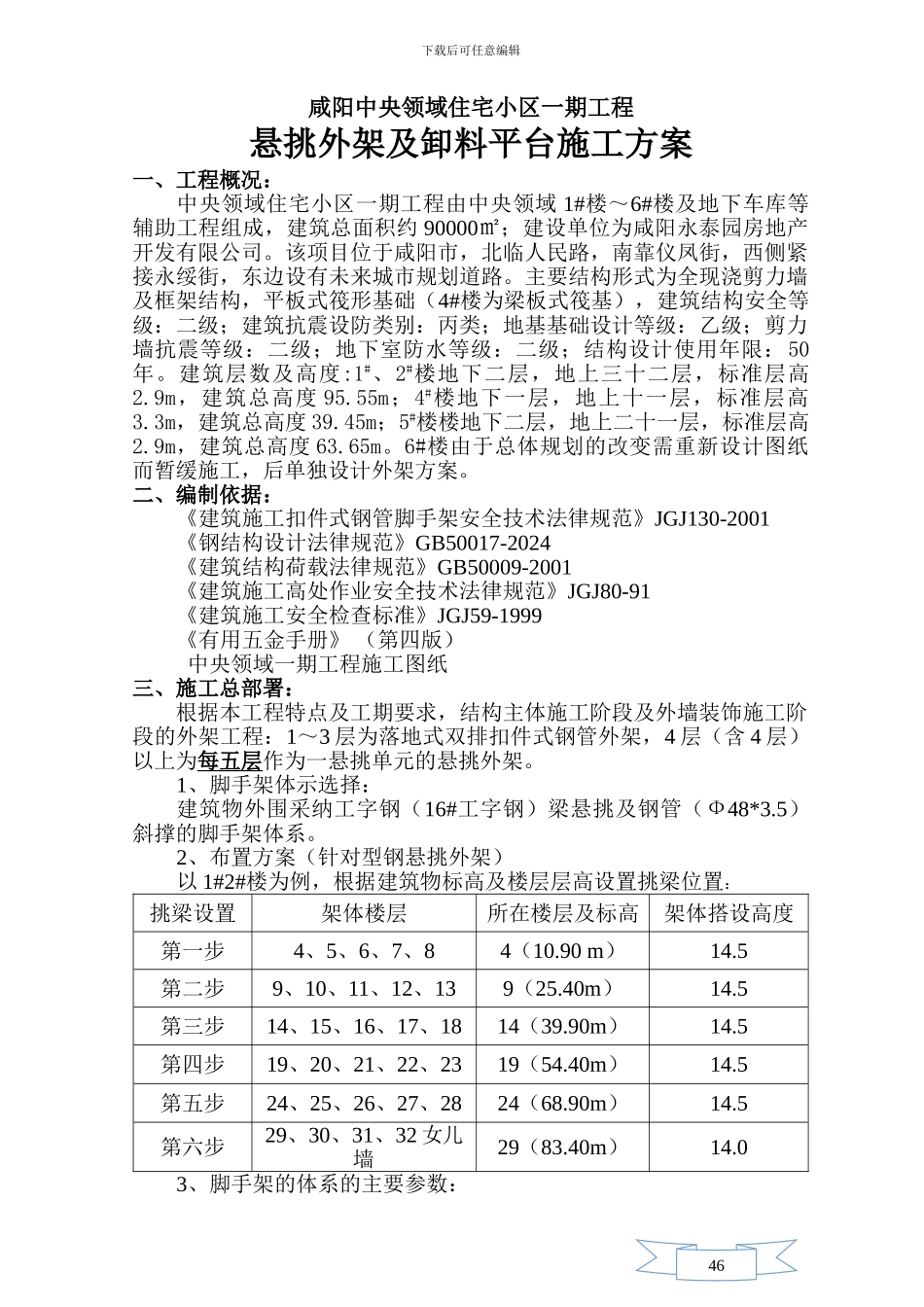

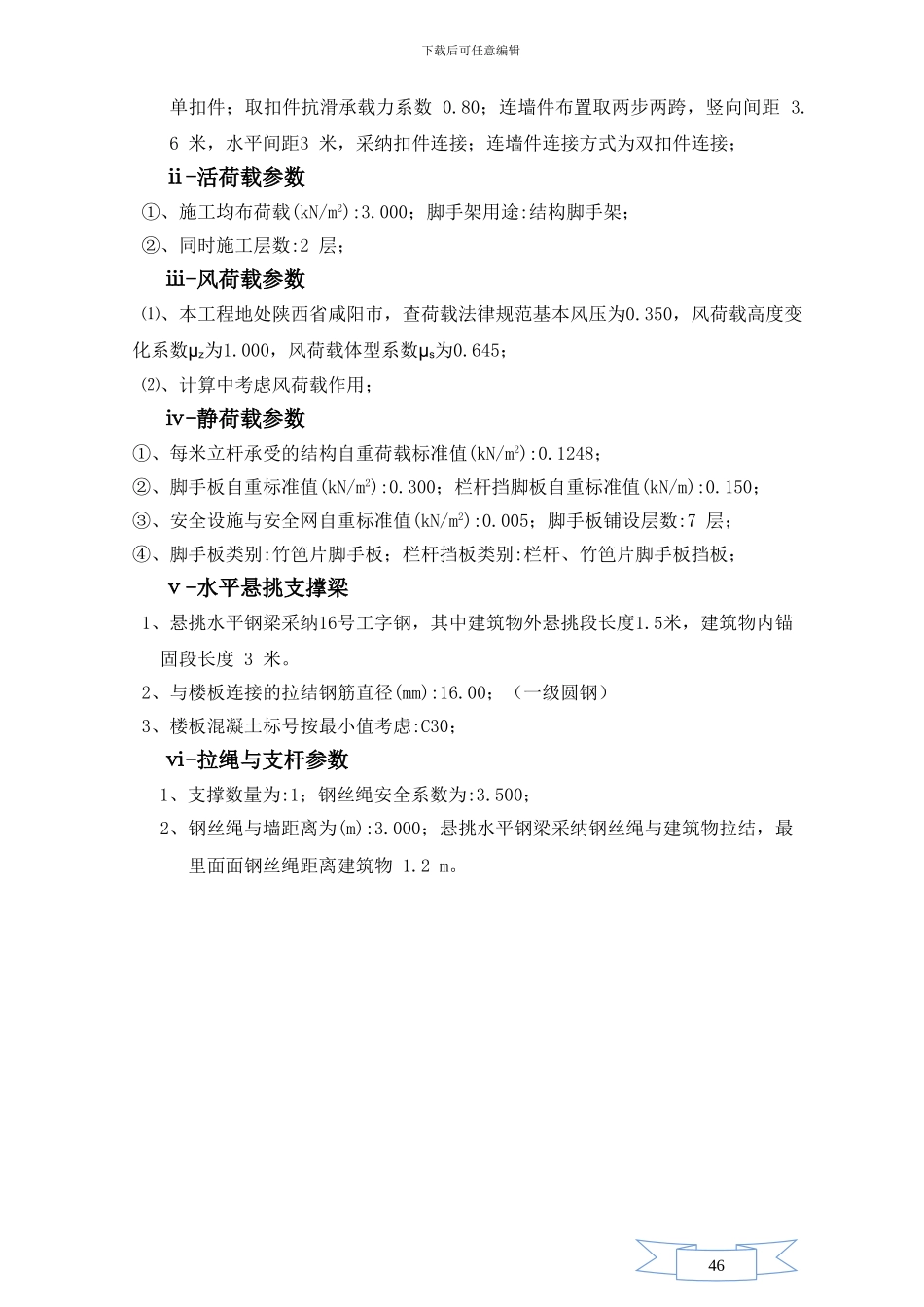

46下载后可任意编辑咸阳中央领域住宅小区一期工程悬挑外架及卸料平台施工方案一、工程概况：中央领域住宅小区一期工程由中央领域 1#楼～6#楼及地下车库等辅助工程组成，建筑总面积约 90000㎡；建设单位为咸阳永泰园房地产开发有限公司。该项目位于咸阳市，北临人民路，南靠仪凤街，西侧紧接永绥街，东边设有未来城市规划道路。主要结构形式为全现浇剪力墙及框架结构，平板式筏形基础（4#楼为梁板式筏基），建筑结构安全等级：二级；建筑抗震设防类别：丙类；地基基础设计等级：乙级；剪力墙抗震等级：二级；地下室防水等级：二级；结构设计使用年限：50年。建筑层数及高度:1#、2#楼地下二层，地上三十二层，标准层高2.9m，建筑总高度 95.55m；4#楼地下一层，地上十一层，标准层高3.3m，建筑总高度 39.45m；5#楼楼地下二层，地上二十一层，标准层高2.9m，建筑总高度 63.65m。6#楼由于总体规划的改变需重新设计图纸而暂缓施工，后单独设计外架方案。二、编制依据：《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001《钢结构设计法律规范》GB50017-2024《建筑结构荷载法律规范》GB50009-2001《建筑施工高处作业安全技术法律规范》JGJ80-91《建筑施工安全检查标准》JGJ59-1999《有用五金手册》 （第四版）中央领域一期工程施工图纸三、施工总部署：根据本工程特点及工期要求，结构主体施工阶段及外墙装饰施工阶段的外架工程：1～3 层为落地式双排扣件式钢管外架，4 层（含 4 层）以上为每五层作为一悬挑单元的悬挑外架。1、脚手架体示选择：建筑物外围采纳工字钢（16#工字钢）梁悬挑及钢管（Ф48*3.5）斜撑的脚手架体系。2、布置方案（针对型钢悬挑外架）以 1#2#楼为例，根据建筑物标高及楼层层高设置挑梁位置：挑梁设置架体楼层所在楼层及标高架体搭设高度第一步4、5、6、7、84（10.90 m）14.5第二步9、10、11、12、139（25.40m）14.5第三步14、15、16、17、1814（39.90m）14.5第四步19、20、21、22、2319（54.40m）14.5第五步24、25、26、27、2824（68.90m）14.5第六步29、30、31、32 女儿墙29（83.40m）14.03、脚手架的体系的主要参数：46下载后可任意编辑根据结构特征，作业荷载大小使用要求选用。A、落地钢管脚手架Ⅰ、脚手架参数①、双排脚手架搭设高度为 16 米，采纳单管立杆；②、搭设尺寸为：立杆的纵距为 1.5米，立杆的横距为1.05米，大小横杆的步距为1.8 米；内排架距离墙距离为0.40米；大横杆在上，搭接在小横杆...
