中山滨江公馆钢板桩施工方案VIP免费

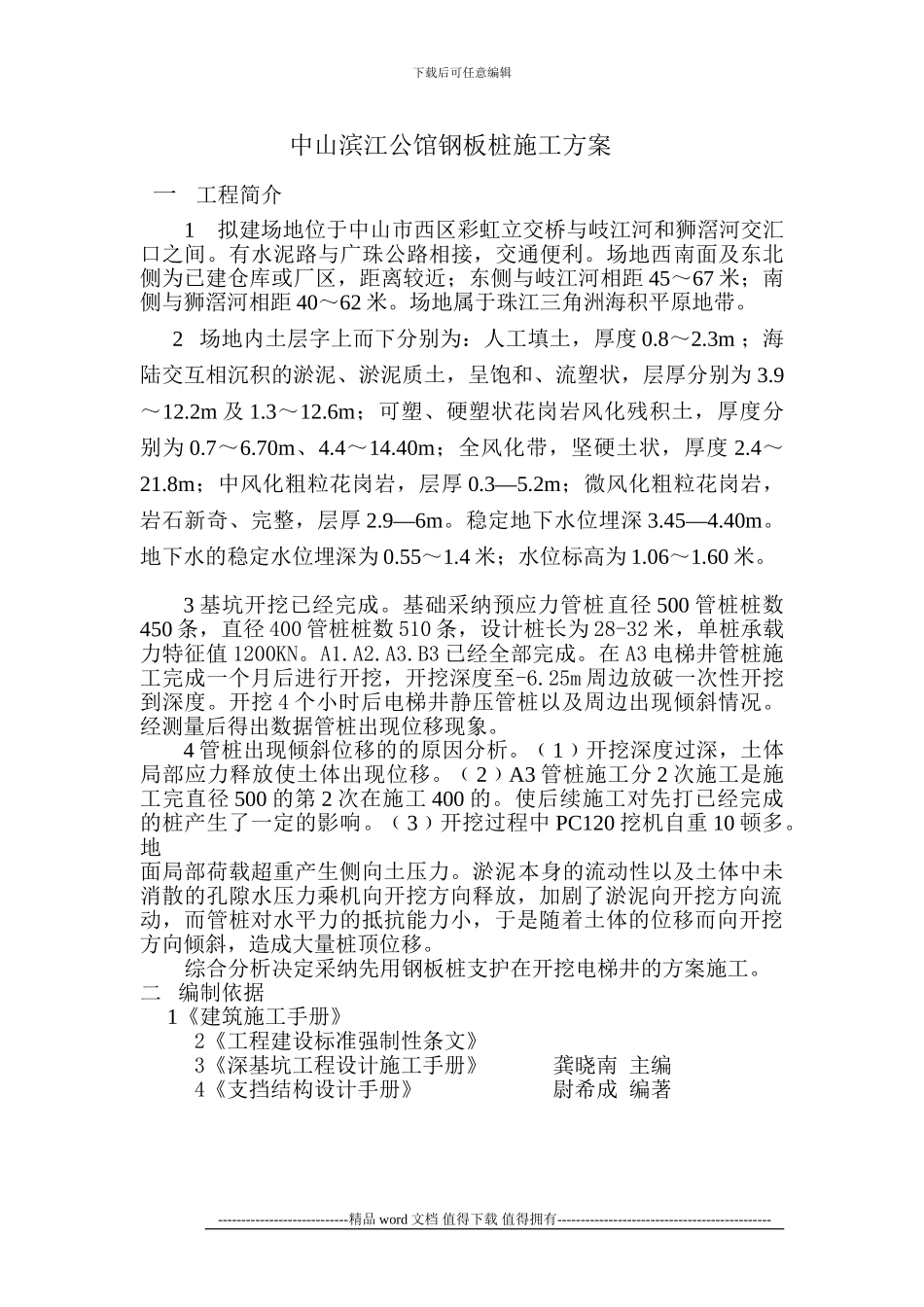

中山滨江公馆钢板桩施工方案_第1页
1/5

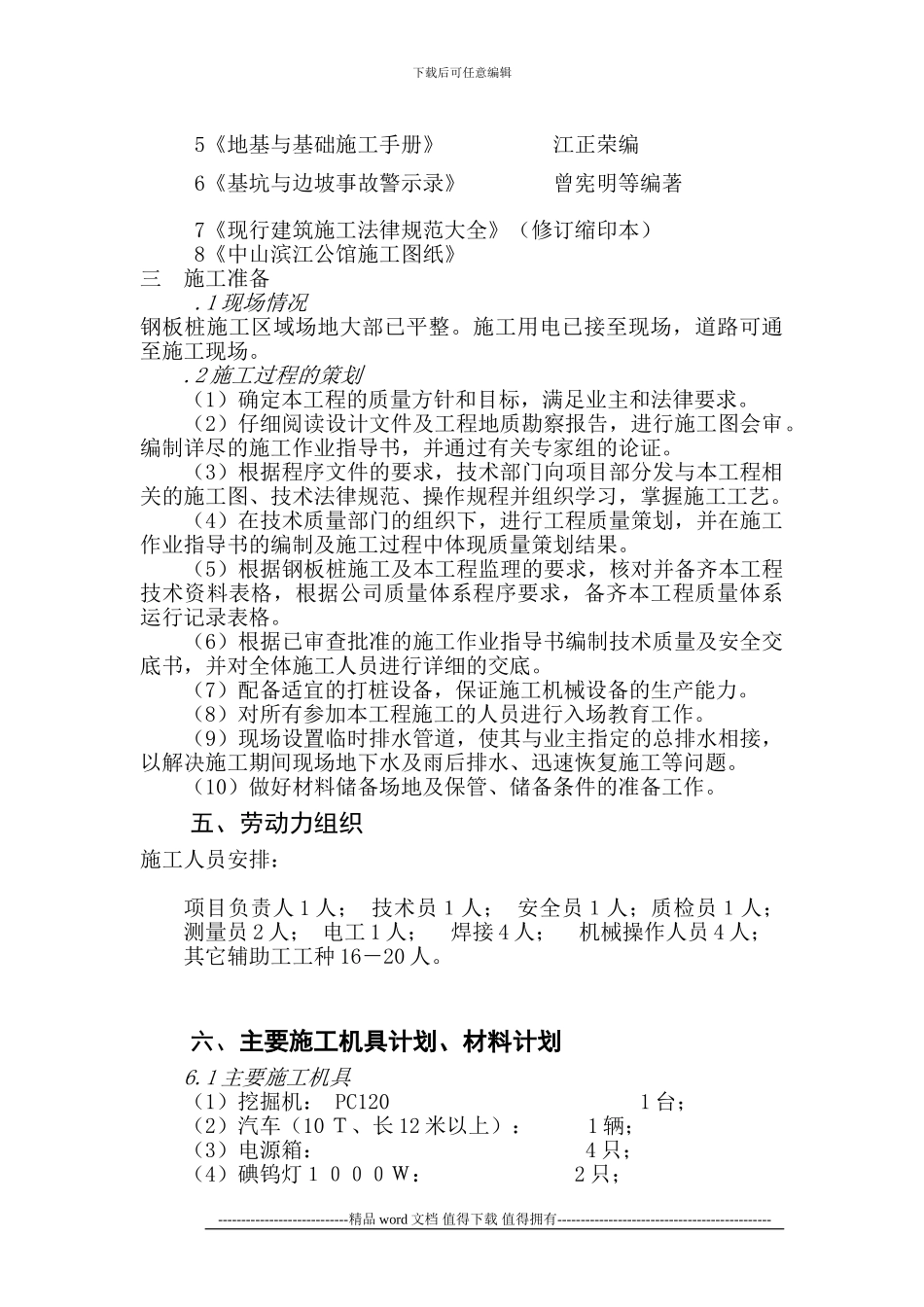

中山滨江公馆钢板桩施工方案_第2页
2/5

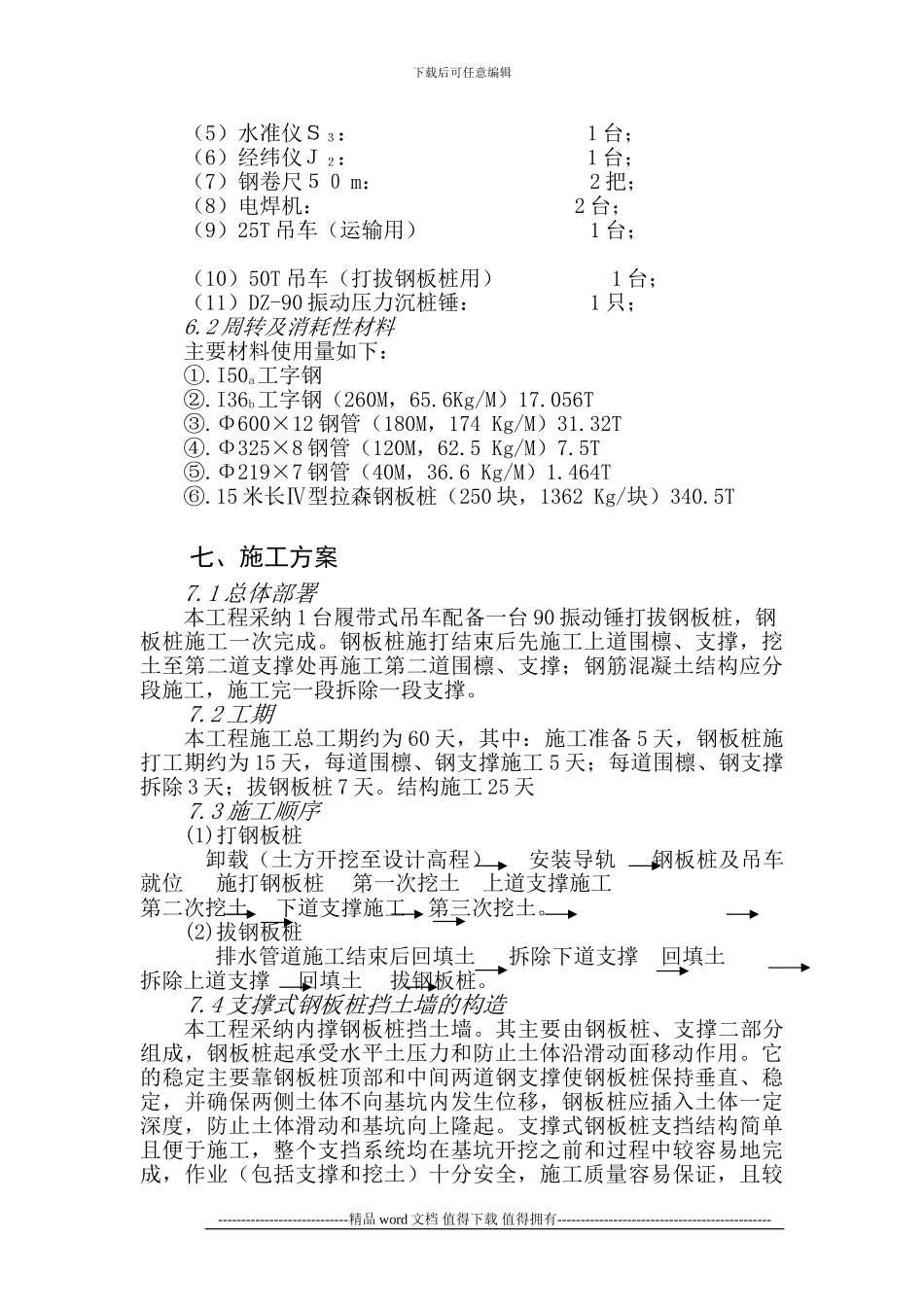

中山滨江公馆钢板桩施工方案_第3页
3/5
下载后可任意编辑中山滨江公馆钢板桩施工方案 一 工程简介1 拟建场地位于中山市西区彩虹立交桥与岐江河和狮滘河交汇口之间。有水泥路与广珠公路相接,交通便利。场地西南面及东北侧为已建仓库或厂区,距离较近;东侧与岐江河相距 45~67 米;南侧与狮滘河相距 40~62 米。场地属于珠江三角洲海积平原地带。2 场地内土层字上而下分别为:人工填土,厚度 0.8~2.3m ;海陆交互相沉积的淤泥、淤泥质土,呈饱和、流塑状,层厚分别为 3.9~12.2m 及 1.3~12.6m;可塑、硬塑状花岗岩风化残积土,厚度分别为 0.7~6.70m、4.4~14.40m;全风化带,坚硬土状,厚度 2.4~21.8m;中风化粗粒花岗岩,层厚 0.3—5.2m;微风化粗粒花岗岩,岩石新奇、完整,层厚 2.9—6m。稳定地下水位埋深 3.45—4.40m。地下水的稳定水位埋深为 0.55~1.4 米;水位标高为 1.06~1.60 米。3 基坑开挖已经完成。基础采纳预应力管桩直径 500 管桩桩数450 条,直径 400 管桩桩数 510 条,设计桩长为 28-32 米,单桩承载力特征值 1200KN。A1.A2.A3.B3 已经全部完成。在 A3 电梯井管桩施工完成一个月后进行开挖,开挖深度至-6.25m 周边放破一次性开挖到深度。开挖 4 个小时后电梯井静压管桩以及周边出现倾斜情况。经测量后得出数据管桩出现位移现象。4 管桩出现倾斜位移的的原因分析。﹙1﹚开挖深度过深,土体局部应力释放使土体出现位移。﹙2﹚A3 管桩施工分 2 次施工是施工完直径 500 的第 2 次在施工 400 的。使后续施工对先打已经完成的桩产生了一定的影响。﹙3﹚开挖过程中 PC120 挖机自重 10 顿多。地面局部荷载超重产生侧向土压力。淤泥本身的流动性以及土体中未消散的孔隙水压力乘机向开挖方向释放,加剧了淤泥向开挖方向流动,而管桩对水平力的抵抗能力小,于是随着土体的位移而向开挖方向倾斜,造成大量桩顶位移。综合分析决定采纳先用钢板桩支护在开挖电梯井的方案施工。二 编制依据 1《建筑施工手册》 2《工程建设标准强制性条文》 3《深基坑工程设计施工手册》 龚晓南 主编4《支挡结构设计手册》 尉希成 编著----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑7《现行建筑施工法律规范大全》(修订缩印本)8《中山滨江公馆施工图纸》 三 施工准备 .1 现场情况钢板桩施工区域场地大部已平整。施工用电已接至现场,道路可...
