中建大厦--钻孔灌注桩及止水帷幕桩施工方案VIP免费

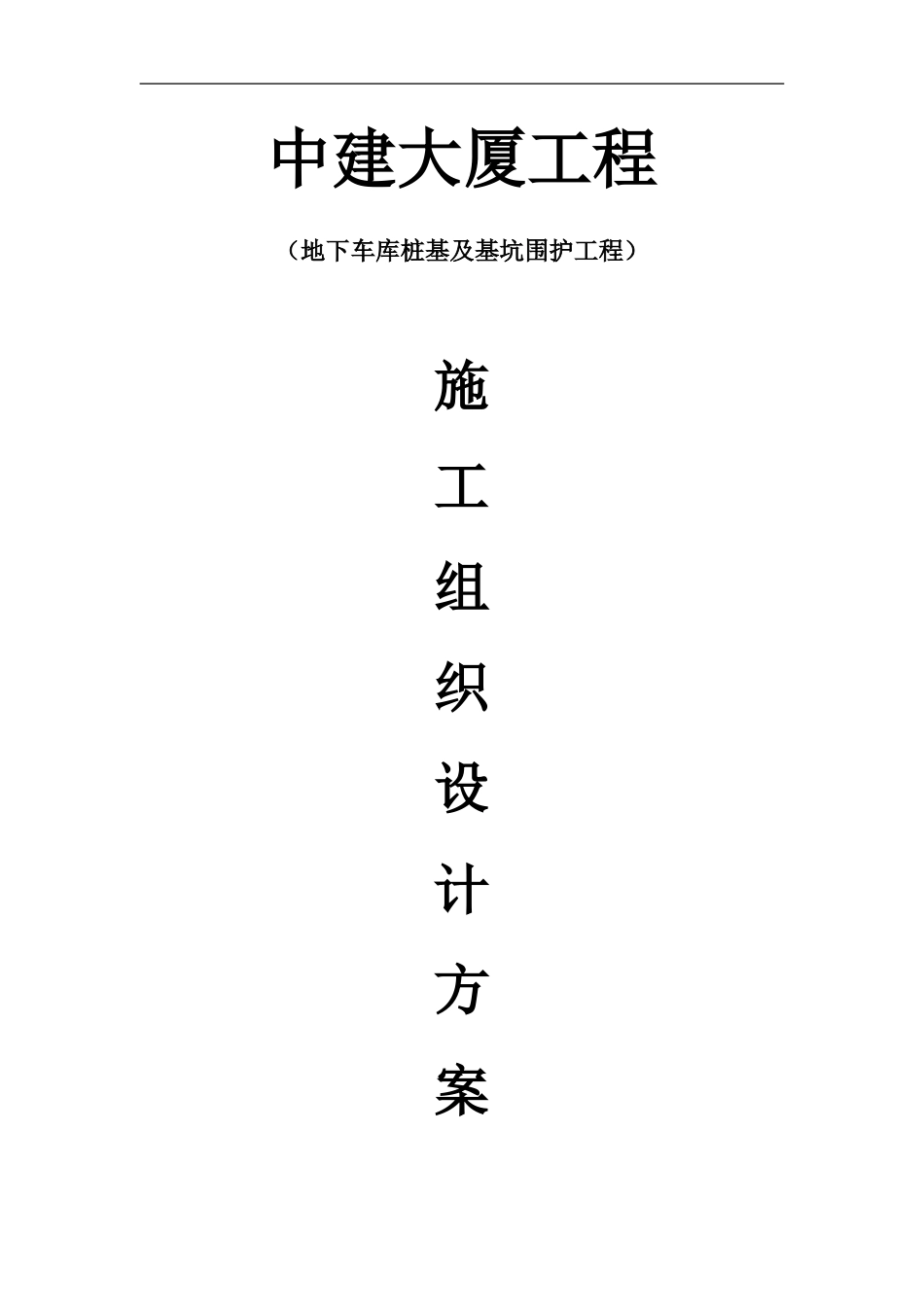

中建大厦--钻孔灌注桩及止水帷幕桩施工方案_第1页
1/48

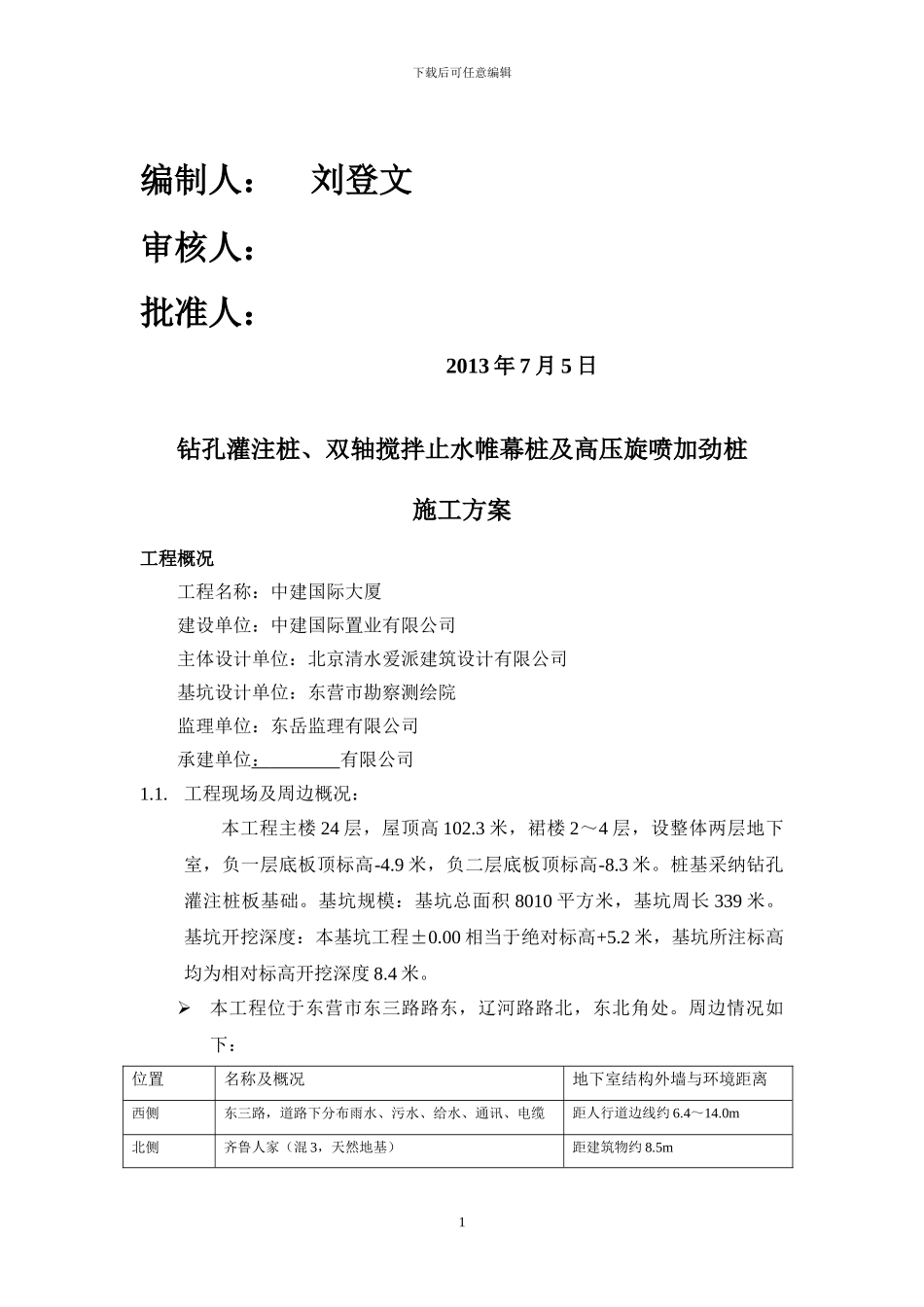

中建大厦--钻孔灌注桩及止水帷幕桩施工方案_第2页
2/48

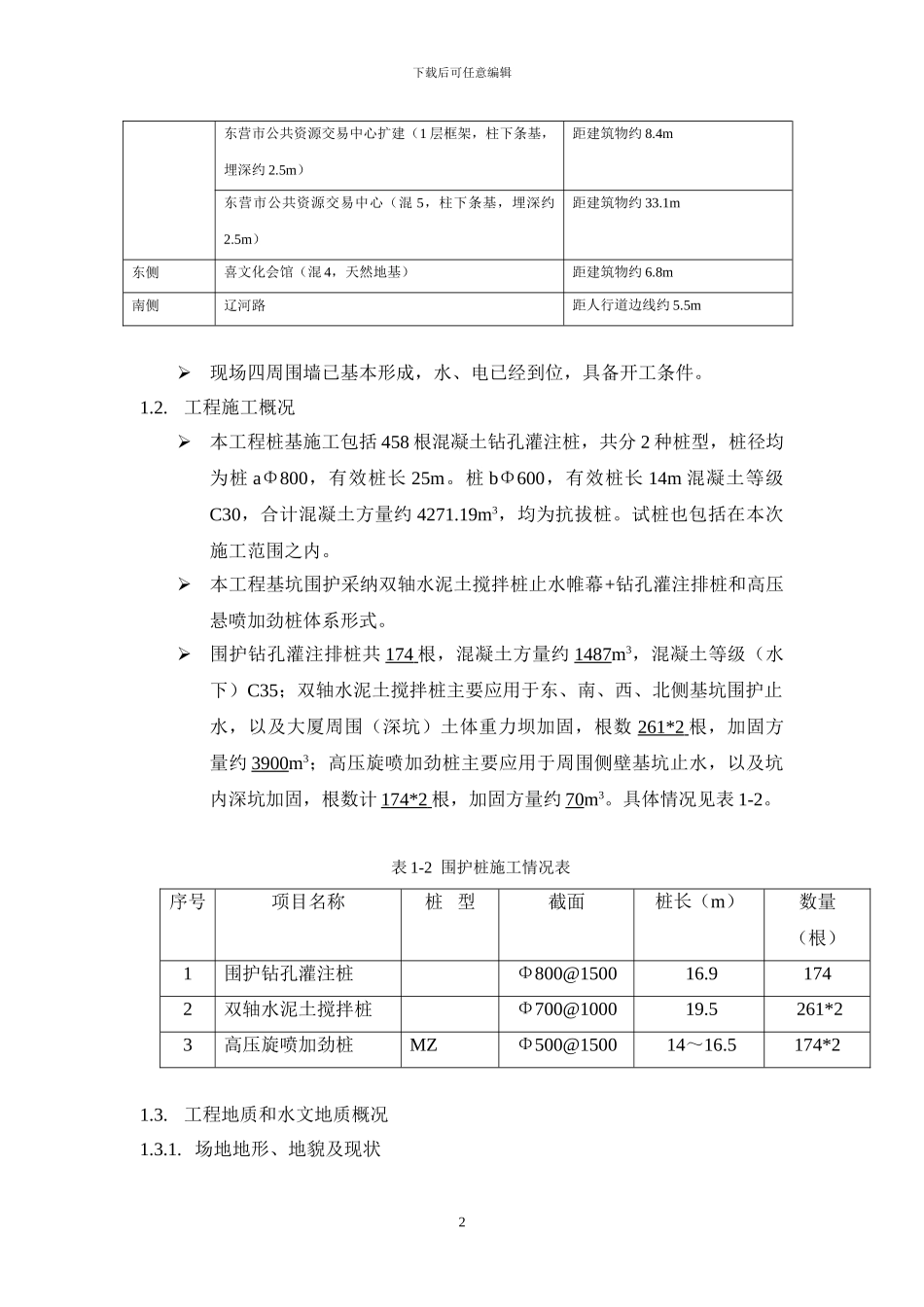

中建大厦--钻孔灌注桩及止水帷幕桩施工方案_第3页
3/48
中建大厦工程(地下车库桩基及基坑围护工程)施工组织设计方案下载后可任意编辑编制人: 刘登文审核人:批准人: 2013 年 7 月 5 日钻孔灌注桩、双轴搅拌止水帷幕桩及高压旋喷加劲桩施工方案工程概况工程名称:中建国际大厦建设单位:中建国际置业有限公司主体设计单位:北京清水爱派建筑设计有限公司基坑设计单位:东营市勘察测绘院监理单位:东岳监理有限公司承建单位: 有限公司1.1.工程现场及周边概况:本工程主楼 24 层,屋顶高 102.3 米,裙楼 2~4 层,设整体两层地下室,负一层底板顶标高-4.9 米,负二层底板顶标高-8.3 米。桩基采纳钻孔灌注桩板基础。基坑规模:基坑总面积 8010 平方米,基坑周长 339 米。基坑开挖深度:本基坑工程±0.00 相当于绝对标高+5.2 米,基坑所注标高均为相对标高开挖深度 8.4 米。本工程位于东营市东三路路东,辽河路路北,东北角处。周边情况如下:位置名称及概况地下室结构外墙与环境距离西侧东三路,道路下分布雨水、污水、给水、通讯、电缆距人行道边线约 6.4~14.0m北侧齐鲁人家(混 3,天然地基)距建筑物约 8.5m1下载后可任意编辑东营市公共资源交易中心扩建(1 层框架,柱下条基,埋深约 2.5m)距建筑物约 8.4m东营市公共资源交易中心(混 5,柱下条基,埋深约2.5m)距建筑物约 33.1m东侧喜文化会馆(混 4,天然地基)距建筑物约 6.8m南侧辽河路距人行道边线约 5.5m现场四周围墙已基本形成,水、电已经到位,具备开工条件。1.2.工程施工概况本工程桩基施工包括 458 根混凝土钻孔灌注桩,共分 2 种桩型,桩径均为桩 aΦ800,有效桩长 25m。桩 bΦ600,有效桩长 14m 混凝土等级C30,合计混凝土方量约 4271.19m3,均为抗拔桩。试桩也包括在本次施工范围之内。本工程基坑围护采纳双轴水泥土搅拌桩止水帷幕+钻孔灌注排桩和高压悬喷加劲桩体系形式。围护钻孔灌注排桩共 174 根,混凝土方量约 1487m3,混凝土等级(水下)C35;双轴水泥土搅拌桩主要应用于东、南、西、北侧基坑围护止水,以及大厦周围(深坑)土体重力坝加固,根数 261*2 根,加固方量约 3900m3;高压旋喷加劲桩主要应用于周围侧壁基坑止水,以及坑内深坑加固,根数计 174*2 根,加固方量约 70m3。具体情况见表 1-2。表 1-2 围护桩施工情况表序号项目名称桩 型截面桩长(m)数量(根)1围护钻孔灌注桩Φ800@1500 16.9174 2双轴水泥土搅拌桩Φ700@1000 19.5 261*23高...
