中恒医药食品工业项目工程跨渠桥梁运输吊装施工方案VIP免费

中恒医药食品工业项目工程跨渠桥梁运输吊装施工方案_第1页
1/21
中恒医药食品工业项目工程跨渠桥梁运输吊装施工方案_第2页
2/21

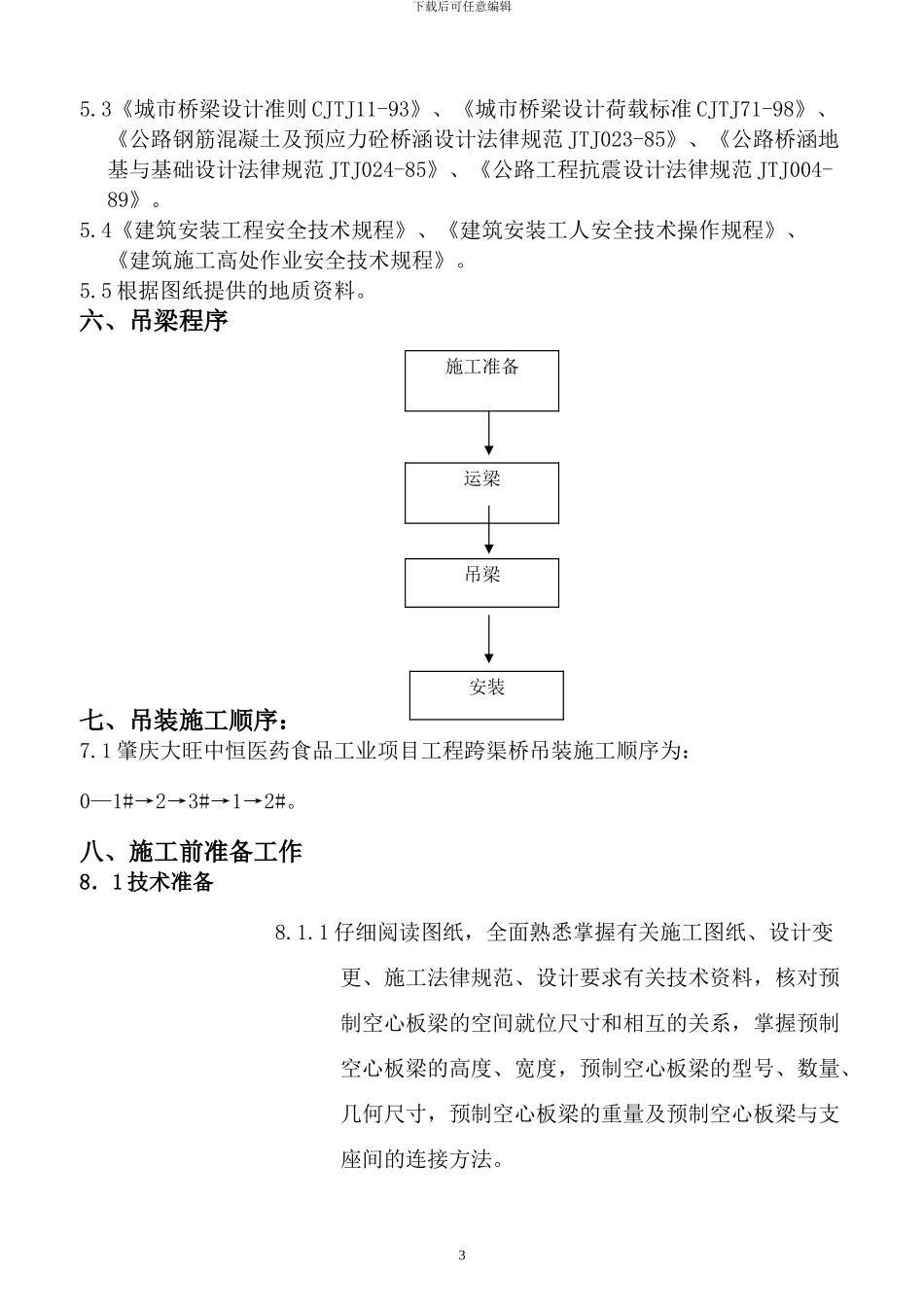

中恒医药食品工业项目工程跨渠桥梁运输吊装施工方案_第3页
3/21
下载后可任意编辑目 录一、工程概况: 二、吊装施工方法的选择: 三、施工部署:四、机具准备:五、编制依据:六、吊梁程序:七、吊装施工顺序:八、施工前准备工作:九、运梁:十、吊装情况:十一、吊梁:十二、预制梁安装:十三、机具及空心板验算:十四、施工组织管理机构:十五、质量措施:十六、安全措施:十七、安全应急预案:十八、吊装示意图:预制空心板梁吊装施工方案一、工程概况:本工程由黑龙江农垦勘测设计院设计,位于肇庆大旺跨渠路与白沙排渠相交。桥型结构:10m+15m+10 m,两跨 10m 非预应力空心板梁,一跨 15 m 预应力空心板梁。1下载后可任意编辑桥梁设计标准:桥梁设计荷载:汽车荷载:公路Ⅱ级。构件一览表:二、运输吊装施工方法选择:本工程项目预制箱梁的运输吊装方案:经过多种方案比较最后决定采纳一台150 吨汽车式吊机分段分批施工的吊装方法。本方案优点为满足、安全、工期、经济的要求。选用汽车式起重机进行施工,因它具有机动性高,行驶速度快和远距离行驶,转移方便灵活;长度改变自由、快速;对路面无破坏;操作自动控制灵敏,安全可靠等优点。三、施工部署:本工程从现场情况分析,根据吊装方案的选择,梁车停放在 0#桥台,吊机站桥下用一台 150 吨汽车式吊机将 0~1 跨左幅梁吊装完毕,再调整吊机位置后将 2~3 跨梁吊装完毕,最后吊机及梁车上桥将 1~2 跨梁吊装完毕 。四、机具准备4.1“150t 汽车式吊机一台,用于安装预制空心板梁。4.2 6*37+1 钢丝绳,抗拉强度为 170kg/mm2的 Φ32.5mm 4 条,长度为 14.7m。4.3 20×30×200 的枕木。4.4 吊装工具一批。五、编制依据5.1“150t 汽车式吊机使用说明书、机械性能表。5.2 Φ32.5mm 钢丝绳的技术参数及试验报告。型 号重量(t)尺寸(宽*高)(m╳m)标高(m)位置跨数(孔)梁数量(片)合计数量(片)10 米预制空心板梁111╳700~11 幅202015 米预制空心板梁161╳701~21 幅202010 米预制空心板梁111╳702~31 幅20202下载后可任意编辑5.3《城市桥梁设计准则 CJTJ11-93》、《城市桥梁设计荷载标准 CJTJ71-98》、《公路钢筋混凝土及预应力砼桥涵设计法律规范 JTJ023-85》、《公路桥涵地基与基础设计法律规范 JTJ024-85》、《公路工程抗震设计法律规范 JTJ004-89》。5.4《建筑安装工程安全技术规程》、《建筑安装工人安全技术操作规程》、《建筑施工高处作业安全技术规程》。5.5 根据图纸提供的地质资料。六、吊梁程序七、...
