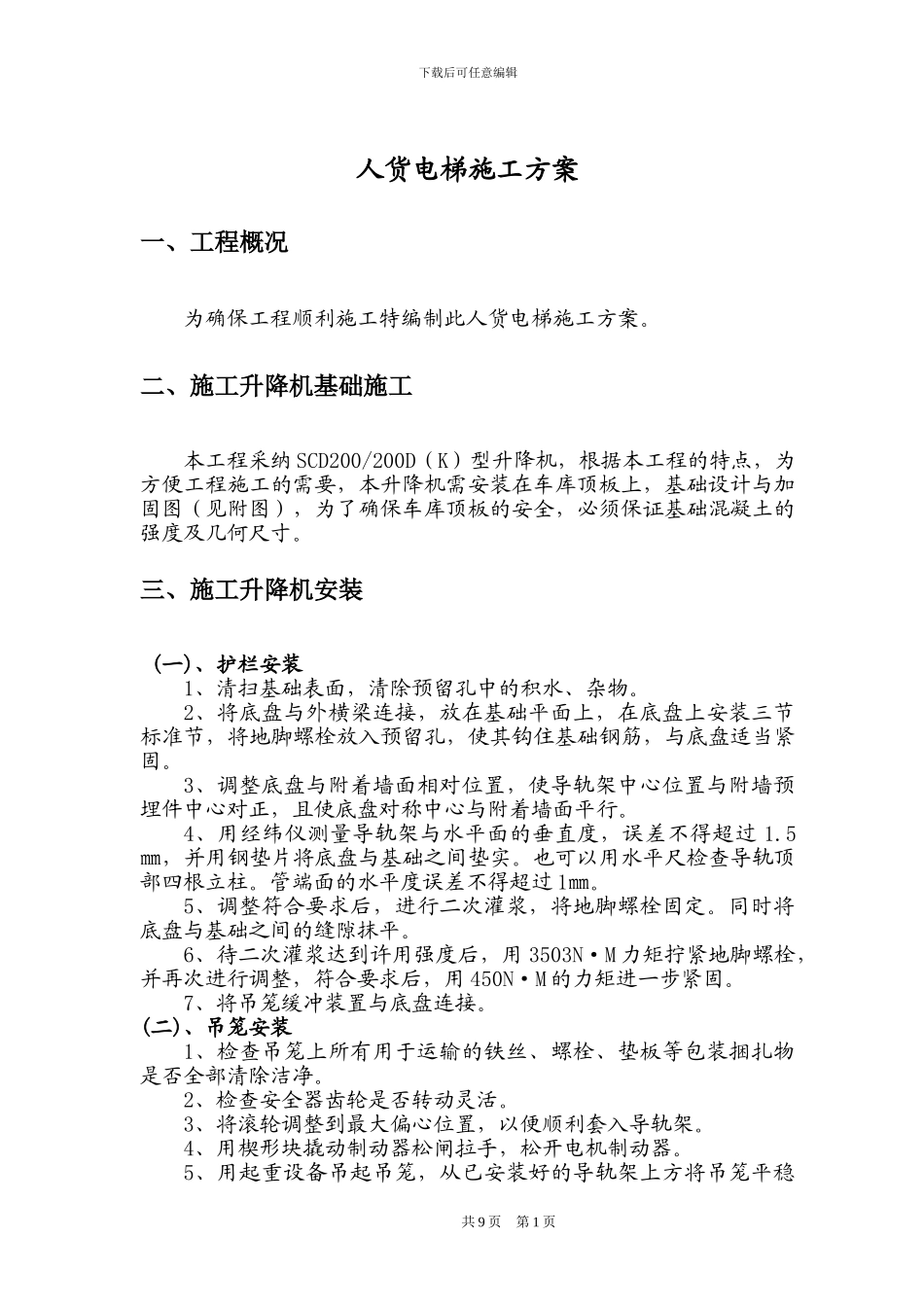

下载后可任意编辑人货电梯施工方案一、工程概况 为确保工程顺利施工特编制此人货电梯施工方案。二、施工升降机基础施工本工程采纳 SCD200/200D(K)型升降机,根据本工程的特点,为方便工程施工的需要,本升降机需安装在车库顶板上,基础设计与加固图(见附图),为了确保车库顶板的安全,必须保证基础混凝土的强度及几何尺寸。三、施工升降机安装 (一)、护栏安装1、清扫基础表面,清除预留孔中的积水、杂物。2、将底盘与外横梁连接,放在基础平面上,在底盘上安装三节标准节,将地脚螺栓放入预留孔,使其钩住基础钢筋,与底盘适当紧固。3、调整底盘与附着墙面相对位置,使导轨架中心位置与附墙预埋件中心对正,且使底盘对称中心与附着墙面平行。4、用经纬仪测量导轨架与水平面的垂直度,误差不得超过 1.5㎜,并用钢垫片将底盘与基础之间垫实。也可以用水平尺检查导轨顶部四根立柱。管端面的水平度误差不得超过 1㎜。5、调整符合要求后,进行二次灌浆,将地脚螺栓固定。同时将底盘与基础之间的缝隙抹平。6、待二次灌浆达到许用强度后,用 3503N·M 力矩拧紧地脚螺栓,并再次进行调整,符合要求后,用 450N·M 的力矩进一步紧固。7、将吊笼缓冲装置与底盘连接。(二)、吊笼安装1、检查吊笼上所有用于运输的铁丝、螺栓、垫板等包装捆扎物是否全部清除洁净。2、检查安全器齿轮是否转动灵活。3、将滚轮调整到最大偏心位置,以便顺利套入导轨架。4、用楔形块撬动制动器松闸拉手,松开电机制动器。5、用起重设备吊起吊笼,从已安装好的导轨架上方将吊笼平稳共 9 页 第 1 页下载后可任意编辑套入,使其准确就位,停放在合适高度的垫木上。6、安装笼顶安全栏杆。(三)、对重体安装1、检查对重体的导轮是否转动灵活,螺栓是否拧紧。2、垂直吊起对重体,让导轮保护架和导轮对正导轨架上的对重轨道后,缓缓下落到缓冲簧上。(四)、导轨架安装将标准节两端清理洁净,在对接接头、齿条销子和销孔上涂适量的钙基脂后,四节联为一体,用 M24×230 的 8.8 级高强度联接螺栓,以 350N·M 力矩拧紧。用塔吊吊装到已安装好的导轨上,用联接螺栓紧固,高度加高至 10.5M。此时要求设置一道附墙,并用经纬仪测量导轨架与水平面的垂直度,误差不得超过 4㎜。(五)、电气控制系统安装1、把已盘好电缆的电缆筒护圈吊放至护栏后侧部位,使电缆筒护圈中心对正吊笼电缆臂臂头。2、将电缆筒底部引出的电缆端头穿过后护栏,接到下电箱。3、将电缆筒上部的电缆端...
