中环快速干道下穿渝和高速桥施工方案VIP免费

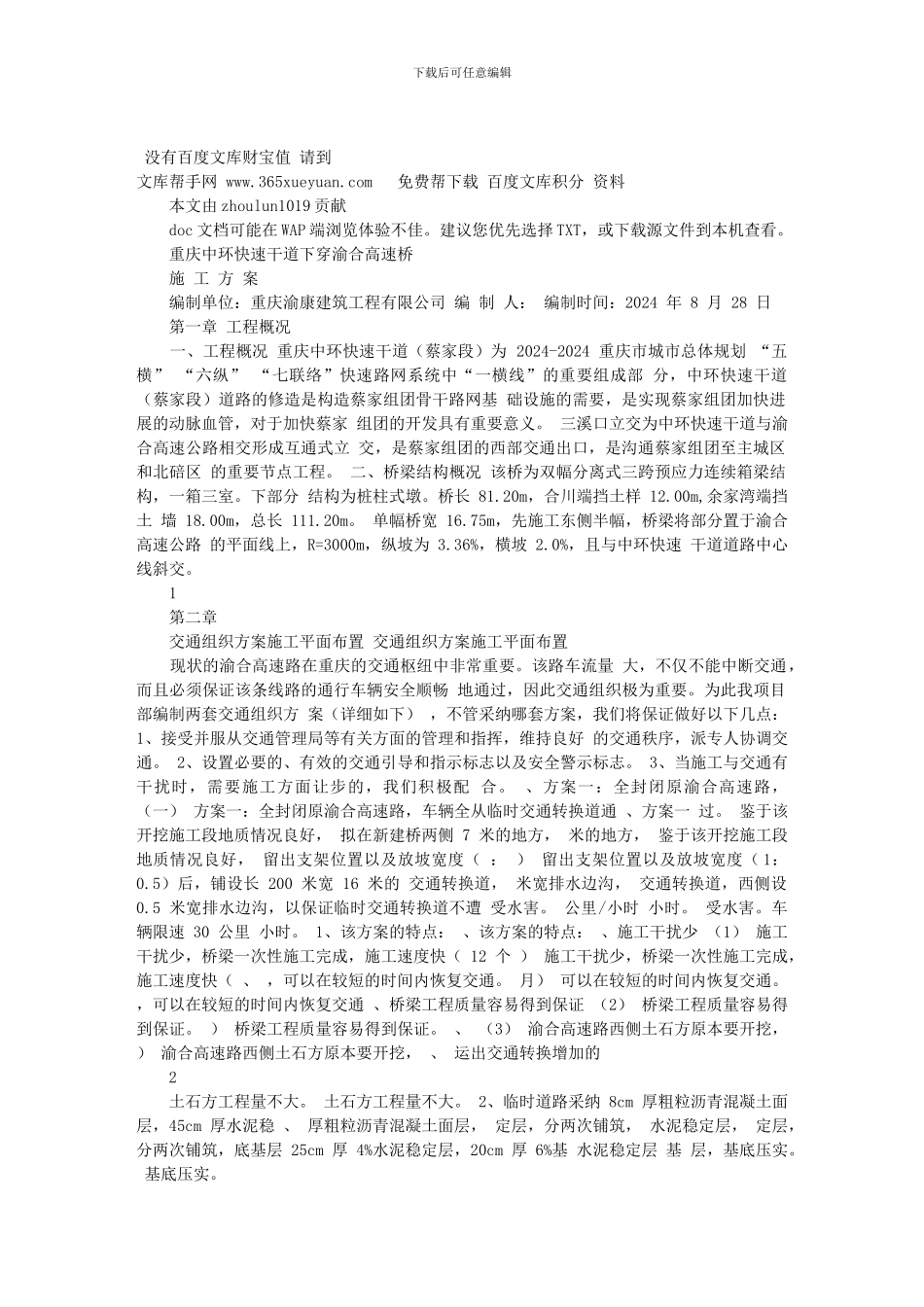

中环快速干道下穿渝和高速桥施工方案_第1页
1/15
中环快速干道下穿渝和高速桥施工方案_第2页
2/15
中环快速干道下穿渝和高速桥施工方案_第3页
3/15
下载后可任意编辑 没有百度文库财宝值 请到文库帮手网 www.365xueyuan.com 免费帮下载 百度文库积分 资料 本文由 zhoulun1019 贡献 doc 文档可能在 WAP 端浏览体验不佳。建议您优先选择 TXT,或下载源文件到本机查看。 重庆中环快速干道下穿渝合高速桥 施 工 方 案 编制单位:重庆渝康建筑工程有限公司 编 制 人: 编制时间:2024 年 8 月 28 日 第一章 工程概况 一、工程概况 重庆中环快速干道(蔡家段)为 2024-2024 重庆市城市总体规划 “五横” “六纵” “七联络”快速路网系统中“一横线”的重要组成部 分,中环快速干道(蔡家段)道路的修造是构造蔡家组团骨干路网基 础设施的需要,是实现蔡家组团加快进展的动脉血管,对于加快蔡家 组团的开发具有重要意义。 三溪口立交为中环快速干道与渝合高速公路相交形成互通式立 交,是蔡家组团的西部交通出口,是沟通蔡家组团至主城区和北碚区 的重要节点工程。 二、桥梁结构概况 该桥为双幅分离式三跨预应力连续箱梁结构,一箱三室。下部分 结构为桩柱式墩。桥长 81.20m,合川端挡土样 12.00m,余家湾端挡土 墙 18.00m,总长 111.20m。 单幅桥宽 16.75m,先施工东侧半幅,桥梁将部分置于渝合高速公路 的平面线上,R=3000m,纵坡为 3.36%,横坡 2.0%,且与中环快速 干道道路中心线斜交。 1 第二章 交通组织方案施工平面布置 交通组织方案施工平面布置 现状的渝合高速路在重庆的交通枢纽中非常重要。该路车流量 大,不仅不能中断交通,而且必须保证该条线路的通行车辆安全顺畅 地通过,因此交通组织极为重要。为此我项目部编制两套交通组织方 案(详细如下) ,不管采纳哪套方案,我们将保证做好以下几点: 1、接受并服从交通管理局等有关方面的管理和指挥,维持良好 的交通秩序,派专人协调交通。 2、设置必要的、有效的交通引导和指示标志以及安全警示标志。 3、当施工与交通有干扰时,需要施工方面让步的,我们积极配 合。 、方案一:全封闭原渝合高速路, (一) 方案一:全封闭原渝合高速路,车辆全从临时交通转换道通 、方案一 过。 鉴于该开挖施工段地质情况良好, 拟在新建桥两侧 7 米的地方, 米的地方, 鉴于该开挖施工段地质情况良好, 留出支架位置以及放坡宽度( : ) 留出支架位置以及放坡宽度( 1:0.5)后,铺设长 200 米宽 16 米的 交通转换道, 米宽排水边沟, 交通转换道,西侧...
